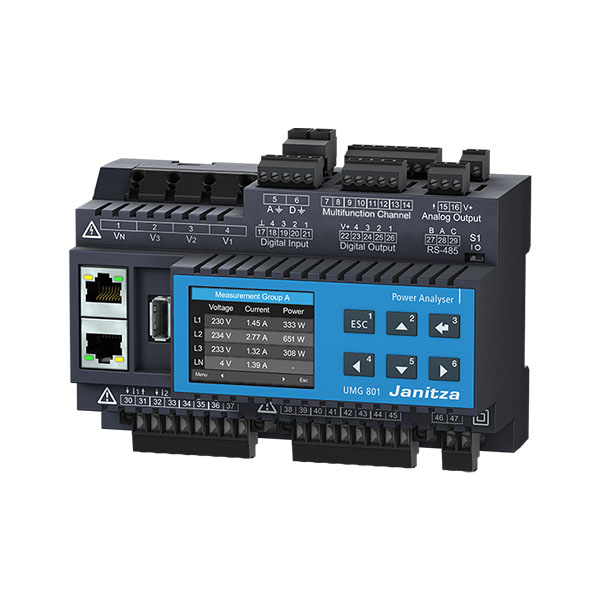

Analizator parametrów sieci Janitza UMG 801 52.31.001
93.00 zł
Obszary zastosowań:
– Sektor przemysłowy
– Centra danych
– Budynki komercyjne
– Instalacje budowlane na jednostkach rozdzielczych, wyłącznikach i systemach szynoprzewodów
– Dostawca energii
Opis
Główne cechy:
- Jakość energii
– Analiza harmonicznych do 127. harmonicznej
– Asymetria
– Współczynnik zniekształceń THD-U, THD-I
– Pomiar składowej równoległej, licznika i składowej zerowej - Komunikacja:
– Szybka, ekonomiczna i niezawodna komunikacja dzięki połączeniu z istniejącym systemem Ethernet
– Integracja z systemami PLC i GLT • Wysoka elastyczność dzięki zastosowaniu otwartych standardów
– Możliwość jednoczesnego zapytania o interfejsy • Konfiguracja całego systemu pomiarowego poprzez OPC UA
– Łatwa integracja danych pomiarowych z jednostki bazowej i modułów pomiarowych z systemami wyższego poziomu (np. Systemy zarządzania budynkiem, systemy SCADA)
– Cyberbezpieczeństwo: Zintegrowane mechanizmy bezpieczeństwa chroniące przed nieautoryzowanym dostępem i niewłaściwym użyciem
– Przyszłościowa architektura oprogramowania, ponieważ standard OPC UA rozwija się wraz z nowe aplikacje - Brama Ethernet Modbus:
– Łatwa integracja urządzeń Modbus RTU w systemie Ethernets dzięki funkcji bramy Modbus • Możliwość integracji urządzeń z identycznymi formatami plików i spójnymi kodami funkcji poprzez interfejs Modbus RTU - Urządzenie pomiarowe o dokładności 0,2% (V), klasa kWh = 0,5S
– Wysoka częstotliwość próbkowania przy 25,6 kHz / 51,2 kHz (prąd / napięcie)
– Niezawodna dokładność pomiaru 0,2% (V) • Klasa energetyczna (kWh): 0,2S - Modułowa rozbudowa systemu:
– Łatwa rozbudowa systemu dzięki elastycznemu skalowaniu do 92 kanałów pomiaru prądu

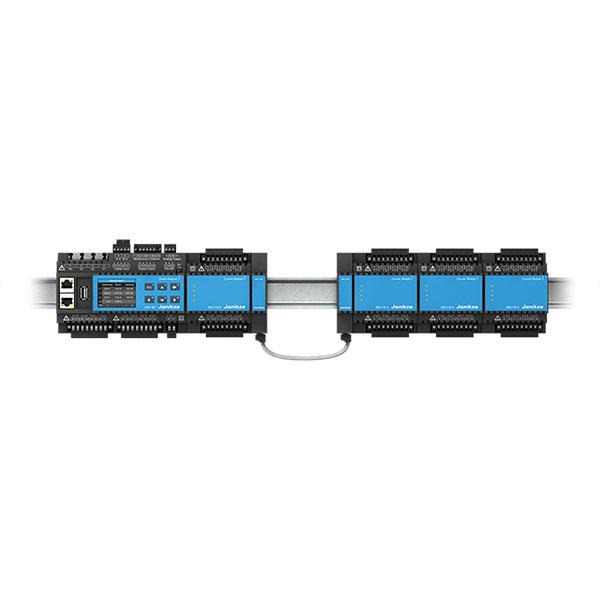

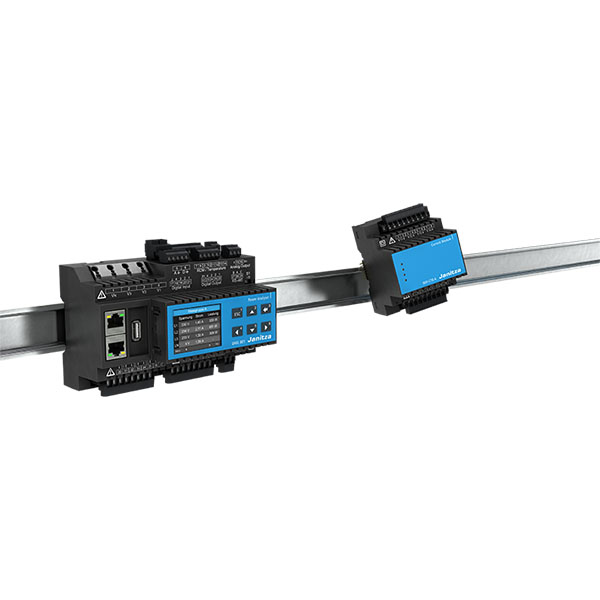

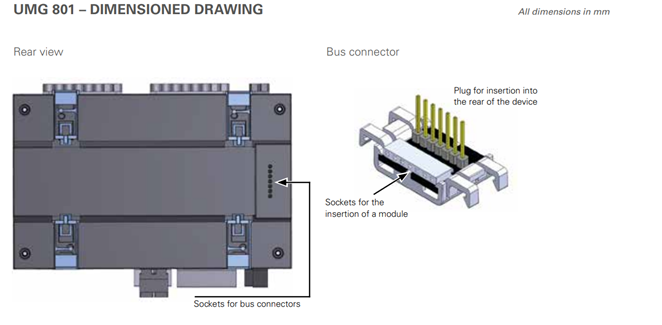

– Możliwość zintegrowania do 10 modułów pomiaru prądu z systemem Viaclick, bez zewnętrznego okablowania pomiędzy podstawowym urządzeniem a modułami pomiaru prądu
– Optymalizacja przestrzeni dzięki kompaktowej konstrukcji, nawet z rozszerzeniem punktu pomiarowego
– Nie jest wymagane dodatkowe zasilanie modułów pomiarowych
– Oszczędność kosztów dzięki skróceniu czasu montaż
– Mniejsze źródła błędów dzięki rozwiązaniu Plug&Ply - Niskie koszty na dodatkowy kanał pomiarowy:
– Nie jest wymagany dodatkowy pomiar napięcia
– Odległość pomiarowa może być pomostowana do całkowitej długości 100 m
– Oprogramowanie GridVis®-Basic Power Grid Monitoring zapewnia wszechstronne opcje przygotowania danych, wizualizacji i dokumentacji

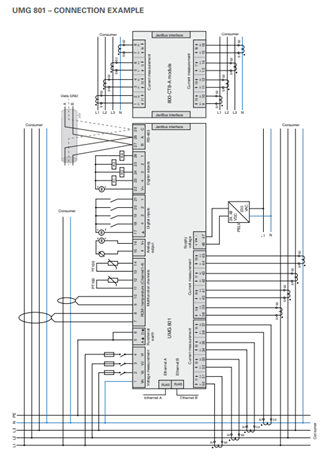

Dane techniczne
Nazwa | UMG 801 |
Numer produktu | 52.31.001 |
Waga | 420g (0.93Ib) |

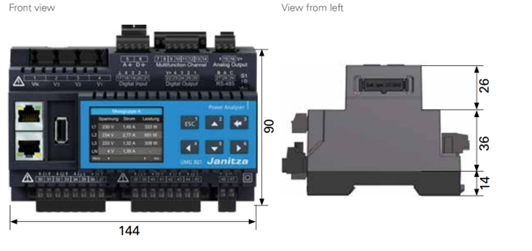

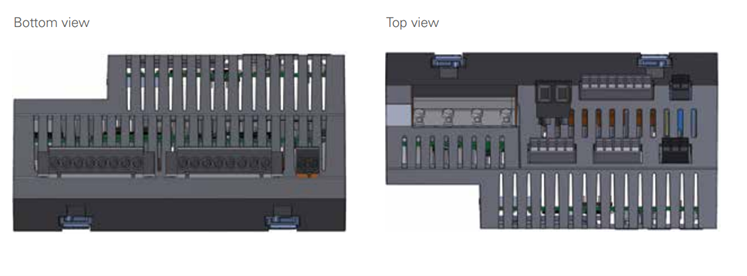

Wymiary urządzenia (szer. X wys. X gł.) | około. 144 x 90 x 76 mm (5,67 x 3,54 x 2,99 cala) |
Bateria | Typ litowy CR2032, 3 V (UL1642) |
Zintegrowana pamięć | 4GB |
Żywotność podświetlenia | 40000 h (50% jasności początkowej) |
Orientacja montażu | Zgodnie z życzeniem |
Mocowanie / montaż – odpowiednie szyny DIN – 35 mm (1,38 cala) |
TS 35 / 7,5 zgodnie z EN 60715 TS 35 / 10 TS 35/15 x 1,5 |
Transport i przechowywanie Poniższe informacje dotyczą urządzeń transportowanych i przechowywanych w oryginalnym opakowaniu. |
|
Swobodny spadek | 1 m (39.37 cala) |
Temperatura | –25 ° C do 70 ° C (–13 ° F .. do 158 ° F) |
Wilgotność względna | 5 do 95% RH przy 25 ° C (77 ° F) bez kondensacji |
Warunki środowiskowe podczas pracy | |
Urządzenie: • Do zastosowań stacjonarnych i odpornych na warunki atmosferyczne • Spełnia warunki pracy zgodnie z DIN IEC 60721-3-3 • Posiada klasę ochrony II zgodnie z IEC 60536 (VDE 0106, część 1), nie jest wymagane podłączenie przewodu uziemiającego! |
|
Znamionowy zakres temperatur | –10 °C do +55 °C (14 °F do 131 °F) |
Wilgotność względna | 5 do 95% przy 25 ° C (77 ° F) bez kondensacji |
Wysokość robocza / kategoria przepięciowa |
2000 m (6562 ft) nad poziomem morza Pomiar napięcia: 1000 V CATIII; 600 V CATIV Pomiar prądu: 300 V CATII |
Wysokość robocza / kategoria przepięciowa |
4000 m (13123 ft) nad poziomem morza Pomiar napięcia: 600 V CATIII; Pomiar prądu: 300 V CATII |
Stopień zanieczyszczenia | 2 |
Wentylacja | Nie jest wymagana wymuszona wentylacja |
Ochrona przed ciałami obcymi i wodą | IP20 zgodnie z EN60529 |
Napięcie zasilania | |
Zakres nominalny | DC: 24 V – 48 V, PELV |
Zakres pracy | ± 10% zakresu nominalnego |
Pobór energii | max. 4 W |
Maksymalny pobór mocy przy 10 modułach | 12 W (UMG 801 z 4 W plus 10 modułów po 0,8 W każdy) |
Zalecane zabezpieczenie nadprądowe do ochrony linii | 2–6 A (znak B), atest IEC- / UL |
1) Wymagany osobny zasilacz impulsowy, opcjonalnie dostępny: zasilacz impulsowy ultraslim, nr art. 16.05.012 lub zasilacz impulsowy w kształcie stopnia / szyna DIN, nr art. 16.05.014 | |
Pomiar napięcia | |
Trójfazowe systemy 4-przewodowe o napięciu znamionowym do |
480 VLN / 830 VLL (± 10%) zgodnie z IEC 347 VLN / 600 VLL (± 10%) zgodnie z UL |
Trójfazowe systemy 3-przewodowe (uziemione) o napięciu znamionowym do |
830 VL-L (± 10%) zgodnie z IEC 600 VL-L (± 10%) zgodnie z UL |
Trójfazowe systemy 3-przewodowe (nieuziemione) o napięciach znamionowych do | 690 VL-L (± 10%) zgodnie z IEC600 VL-L (± 10%) zgodnie z UL |
Kategoria przepięciowa |
1000 V CAT III zgodnie z IEC 600 V CAT III zgodnie z UL |
Znamionowe napięcie udarowe | 8kV |
Zabezpieczenie pomiaru napięcia | Charakterystyka wyzwalania 1–10 A B (z aprobatą IEC / UL) |
Zakres pomiarowy L-N | 01) … 720 Veff (maks. Przepięcie 1000 Veff) |
Zakres pomiarowy L-L | 01) … 1000 Veff (maks. Przepięcie 1000 Veff) |
Zakres pomiarowy N-PE | do 100 V |
Rozkład | 16 bit |
Współczynnik szczytu | 1,6 (w odniesieniu do zakresu pomiarowego 600 V L-N) |
Impedancja | 4 MΩ / fazę |
Pobór energii | około. 0,1 VA |
Częstotliwość próbkowania | 51.2 kHz |
Częstotliwość drgań podstawowych – rozdzielczość |
40 Hz … 70 Hz 0.01 Hz |
Harmonia | 1 … 127. |
1) … Urządzenie dokonuje pomiaru tylko wtedy, gdy przynajmniej jedno wejście pomiaru napięcia ma napięcie L-N> 10 Veff lub napięcie L-L> 18 Veff. | |
Pomiar prądu (../1 A) (../5 A) | |
Prąd nominalny | 5A |
Kanały |
8 · 2 systemy – L1, L2, L3, N (opcjonalnie) · Pojedyncze kanały |
Skala | 0,005 … 6 Aeff |
Współczynnik szczytu (na podstawie prądu znamionowego) | 1.98 |
Przeciążenie przez 1 sek. | 120 A (sinusoidalne) |
Rozkład | 0,1 mA (kolorowy wyświetlacz graficzny 0,01 A) |
Kategoria przepięciowa | 300 V CAT II |
Znamionowe napięcie udarowe | 2 kV |
Pobór energii | około. 0,2 VA (Ri = 5 mΩ) |
Częstotliwość próbkowania | 25.6 kHz |
Harmonia | 1…63 |
Urządzenie posiada opcjonalnie 4 kanały wielofunkcyjne do wykorzystania jako · Wejścia pomiarowe prądu resztkowego i / lub wejścia pomiarowe temperatury (mieszane), · Dodatkowe wejścia systemowe (L1, L2, L3; N) | |
Monitorowanie prądu różnicowego (RCM) | |
Prąd nominalny | 30 mAeff |
Zakres pomiaru | 0 … 40 mAeff |
Prąd roboczy | 50 μA |
Rozkład | 1 μA (kolorowy wyświetlacz graficzny 0,01 A) |
współczynnik szczytu | 1,414 (względem 80 mA) |
Obciążenie | 4 Ω |
Przeciążenie przez 20 ms | 50 A |
Przeciążenie przez 1 s | 5 A |
Trwałe przeciążenie | 1 A |
Standard | IEC / TR 60755 (2008-01), typ A typ B i B (poprzez odpowiedni przekładnik prądowy) |
Pomiar temperatury | |
Czas aktualizacji | 1s |
Całkowite obciążenie (czujnik i przewód) | max. 4 kΩ |
Kabel | Do 30 m (32,81 jarda) bez osłony Większy niż 30 m (32,81 jarda) z osłoną |
Wejścia cyfrowe 4 wejścia cyfrowe, przekaźniki półprzewodnikowe, nieodporne na zwarcia. |
KTY83, KTY84, PT100, PT1000 |
Maksymalna częstotliwość licznika | 20Hz |
Zastosowano sygnał wejściowy | 18 … 28 V DC (typowo 4 mA) |
Brak sygnału wejściowego | 0 … 5 V DC, prąd mniejszy niż 0,5 mA |
Wyjścia cyfrowe 4 wyjścia cyfrowe, przekaźniki półprzewodnikowe, nieodporne na zwarcia. |
|
Napięcie przełączania | max. 60 V DC |
Prąd przełączania | max. 50 mAeff DC |
Czas odpowiedzi | około. 500 ms |
Wyjście cyfrowe (impulsy energii) | max. 20 Hz |
Długość kabla (wejścia / wyjścia cyfrowe) | |
Do 30 m (32,81 jarda) | Więcej niż 30 m (32,81 jarda) |
Więcej niż 30 m (32,81 jarda) | Ekranowany |
Wyjście analogowe 1 kanał |
|
Zasilanie zewnętrzne | max. 33 V DC |
Natężenie prądu | 0/4…20 mA DC |
Czas aktualizacji | 0.2 s |
Obciążenie | max. 300 Ω |
Rozkład | 10 Bit |
Interfejs RS485 3-przewodowe połączenie z A, B, GND |
|
Protokół |
Modbus RTU/Slave Modbus RTU/Gateway |
Prędkość przesyłu danych | 9.6 kbps, 19.2 kbps, 38.4 kbps, 57.6 kbps, 115.2 kbps |
Wygaśnięcie | Przełącznik DIP |
Interfejsy Ethernet | |
Połączenie | 2xRJ45 |
Funkcje | Modbus gateway |
Protokoły, usługi i synchronizacja czasu | OPC UA, DHCP, Modbus/TCP, NTP |
Zdolność łączeniowa zacisków (napięcie zasilania) Możliwe do podłączenia przewody. Podłączyć tylko jeden przewód do jednego zacisku! | |
Jednordzeniowy, wielordzeniowy, drobnozwojowy | 0.2 – 4 mm2, AWG 24-12 |
Tulejki kablowe (nieizolowane) | 0.2 – 4 mm2, AWG 24-12 |
Tulejki kablowe (izolowane) | 0.2 – 2.5 mm2, AWG 26-14 |
Moment dokręcania | 0.4 – 0.5 Nm (3.54 – 4.43 lbf cala) |
Długość zdzierania | 7 mm (0.2756 cala) |
Zdolność łączeniowa zacisków (pomiar napięcia) Przewody, które można podłączyć. Podłączyć tylko jeden przewód do jednego zacisku! | |
Jednordzeniowy, wielordzeniowy, drobnozwojowy | 0.2 – 4 mm2, AWG 24-12 |
Tuleje kablowe (nieizolowane) | 0.2 – 4 mm2, AWG 24-12 |
Tulejki kablowe (izolowane) | 0.2 – 2.5 mm2, AWG 26-14 |
Moment dokręcania | 0,4 – 0,5 Nm (3,54 – 4,43 ibf cala) |
Długość paska | 7 mm (0.2756 cala) |
Zdolność łączeniowa zacisków (pomiar napięcia) Przewody, które można podłączyć. Podłączyć tylko jeden przewód do jednego zacisku! | |
Jednordzeniowy, wielordzeniowy, drobnozwojowy | 0.08 – 4.0 mm2, AWG 28-12 |
Tuleje kablowe (izolowane / nieizolowane) | 0.25 – 2.5 mm2AWG 24-14 |
Długość paska | 8 – 9 mm (0.3150 – 0.3543 cala) |
Zdolność łączeniowa zacisków (uziemienie funkcjonalne A / D) Możliwe do podłączenia przewody. Podłączyć tylko jeden przewód do jednego zacisku! |
|
Jednordzeniowy, wielordzeniowy, drobnozwojowy | 0.2 – 4.0 mm2, AWG 24-12 |
Tulejki kablowe (nieizolowane) | 0.2 – 4.0 mm2, AWG 24-12 |
Tuleje kablowe (izolowane) | 0.2 – 2.5 mm2, AWG 26-14 |
Moment dokręcania | 0.4 – 0.5 Nm (3.54 – 4.43 lbf cala) |
Długość paska | 7 mm (0.2756 cala) |
Zdolność łączeniowa zacisków – Kanały wielofunkcyjne (RCM, Temp.) Przewody, które można podłączyć. Podłączyć tylko jeden przewód do jednego zacisku! |
|
Jednordzeniowy, wielordzeniowy, drobnozwojowy | 0.2 – 1.5 mm2, AWG 24-16 |
Tulejki kablowe (nieizolowane) | 0.2 – 1.5 mm2, AWG 26-16 |
Tulejki kablowe (izolowane) | 0.2 – 1 mm2, AWG 26-18 |
Moment dokręcania | 0.2 – 0.25 Nm (1.77 – 2.21 lbf cala) |
Długość paska | 7 mm (0.2756 cala) |
Zdolność łączeniowa zacisków (wejścia / wyjścia cyfrowe, wyjście analogowe) | |
Jednordzeniowy, wielordzeniowy, drobnozwojowy | 0.2 – 1.5 mm2, AWG 24-16 |
Tulejki kablowe (nieizolowane) | 0.2 – 1.5 mm2, AWG 26-16 |
Tuleje kablowe (izolowane) | 0.2 – 1 mm2, AWG 26-18 |
Moment dokręcania | 0.2 – 0.25 Nm (1.77 – 2.21 lbf cala) |
Długość paska | 7 mm (0.2756 cala) |
Zdolność łączeniowa zacisków (RS485) | |
Jednordzeniowy, wielordzeniowy, drobnozwojowy | 0.2 – 1.5 mm2, AWG 24-16 |
Tulejki kablowe (nieizolowane) | 0.2 – 1.5 mm2, AWG 26-16 |
Tuleje kablowe (izolowane) | 0.2 – 1 mm2, AWG 26-18 |
Moment dokręcania | 0.2 – 0.25 Nm (1.77 – 2.21 lbf cala) |
Długość paska | 7 mm (0.2756 cala) |
Oprogramowanie | Aktualizacja za pomocą oprogramowania GridVis® Power Grid Monitoring Oprogramowanie do pobrania (bezpłatnie) ze strony internetowej: www.janitza.com |
Charakterystyka
Charakterystyka:
- Komunikacja:
– Modbus (RTU, bramka)
– OPC UA
– NTP (synchronizacja czasu) - Jakość energii:
– Harmoniczne do 63. (pomiar prądu) / 127 (pomiar napięcia) harmonicznej - Modułowość:

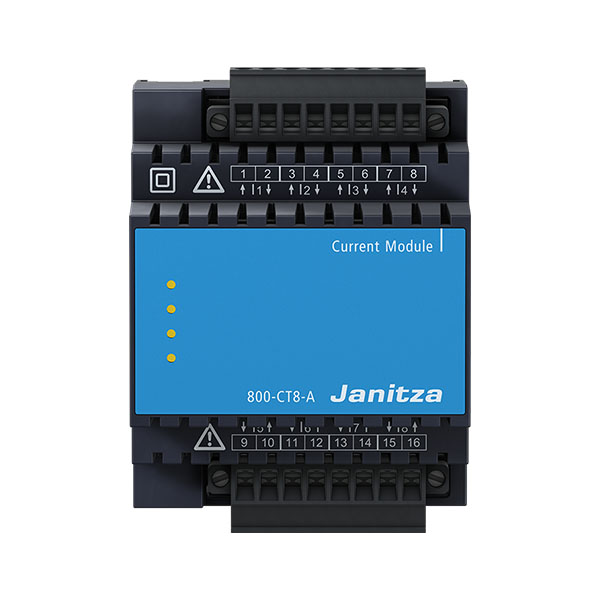

– Dostępny moduł rozszerzający
– Możliwość rozbudowy do 92 kanałów pomiaru prądu - Interfejsy:
– RS485
– 2 x Ethernet - Sieci:
– Sieci IT, TN, TT
– Sieci 3 i 4-fazowe
– Do 4 sieci 1-fazowych - Dokładność pomiaru:
– Praca: klasa 0,2S (… / 5 A)
– Prąd: 0,2%
– Napięcie: 0,2% - Urządzenia peryferyjne:
– 4 wejścia cyfrowe
– 4 wyjścia cyfrowe
– 1 wyjście analogowe - Kanały wielofunkcyjne:
– Mogą być stosowane opcjonalnie i elastycznie: RCM, pomiar temperatury lub prądu - Oprogramowanie do monitorowania sieci elektroenergetycznej:
– Bezpłatne GridVis®-Basic
– Nowa konfiguracja
