Analizator parametrów sieci Janitza UMG 20CM – prąd roboczy i szczątkowy

Analizator parametrów sieci Janitza UMG 20CM – prąd roboczy i szczątkowy

5,715.60  netto

WIELOKANAŁOWE URZĄDZENIE DO POMIARU PRĄDU ROBOCZEGO I  SZCZĄTKOWEGO UMG 20CM
20-KANAŁOWE URZĄDZENIE DO MONITOROWANIA OBWODÓW ODGAŁĘZIONYCH Z RCM

• Ciągła akwizycja prądów roboczych
• Stałe monitorowanie prądu resztkowego
• Komunikaty w przypadku przekroczenia prądu znamionowego
• Akwizycja energii dla pełnej dystrybucji prądu
• Rozliczanie centrum kosztów
• Przejrzystość kosztów energii
• Bardziej efektywne wykorzystanie infrastruktury IT
• PDU w centrach danych
• Zwiększenie wysokiej dostępności zasilania

nr katalogowy: 1401625

Brak w magazynie

5 lat gwarancji

wsparcie techniczne

14 dni na zwrot

Opis

→ MONITOROWANIE PRĄDU SZCZĄTKOWEGO (RCM)
Potężne monitorowanie prądu szczątkowego RCM wykrywa prądy upływowe już w ich początkowych stadiach, zanim spowodują awarie systemu, a nawet pożary. Jest on już zintegrowany z niektórymi urządzeniami pomiarowymi UMG. Wymagany przekładnik prądowy może być zainstalowany ręcznie w późniejszym czasie, jeśli zajdzie taka potrzeba. Ciągłe monitorowanie RCM znacznie zwiększa bezpieczeństwo i dostępność systemu. W szczególnych zastosowaniach, takich jak centra danych, monitorowanie prądu szczątkowego jest niezbędne ze względu na wysokie wymagania dotyczące dostępności.
HARMONICZNE
Harmoniczne powstają w wyniku pracy urządzeń o charakterystyce nieliniowej, np. transformatorów nasyconych, żarówek energooszczędnych, przetwornic częstotliwości i układów energoelektronicznych. Powodują one obciążenie sieci z powodu dodatkowych prądów i mogą wpływać na działające urządzenia, a nawet je niszczyć. Takie sprzężenie zwrotne w sieci można wykryć i udokumentować za pomocą analizatorów jakości zasilania.
→ INTERFEJS MODBUS
Wiele urządzeń pomiarowych UMG jest wyposażonych w interfejs RS485 z protokołem Modbus RTU, który umożliwia niezwykle ekonomiczne tworzenie sieci. Charakteryzuje się on prostą konfiguracją topologii i brakiem wrażliwości na zakłócenia EMC. Komunikacja między nadawcą a odbiorcą odbywa się przewodowo za pomocą skrętki dwużyłowej.
→ ZARZĄDZANIE ALARMAMI
Funkcja zarządzania alarmami w GridVis® monitoruje wszystkie parametry pomiarowe rejestrowane przez urządzenia pomiarowe UMG. Obejmuje ona zarządzanie eskalacją, funkcję dziennika i zarządzanie użytkownikami dla indywidualnych powiadomień za pośrednictwem poczty elektronicznej, okna dialogowego na monitorze itp.
Oprócz monitorowania wartości skutecznych, monitorowane mogą być również krótkotrwałe przerwy i stany nieustalone, a także komunikacja z urządzeniami pomiarowymi.
→ GRIDVIS®
GridVis® to wszechstronne i skalowalne oprogramowanie do konfigurowania systemu monitorowania energii i monitorowania jakości zasilania. Służy zarówno do programowania i konfigurowania wielu urządzeń pomiarowych UMG, jak i do odczytu, przetwarzania i analizy danych pomiarowych. Typowe zastosowania to dostawy energii, systemy przemysłowe, zarządzanie obiektami itp.
→ KANAŁY PRĄDOWE
Podczas gdy analizy jakości zasilania i zarządzanie energią odgrywają centralną rolę na głównym zasilaniu, poszczególne prądy są rejestrowane w podrozdzielni. Urządzenie do pomiaru energii i prądu szczątkowego UMG 20CM posiada w tym celu ponad 20 kanałów prądowych, tj. przyłączy dla przekładników prądowych. W związku z tym można rejestrować prądy robocze do 600 A i prądy szczątkowe od 10 mA do 1000 mA.



System dla inteligentnych ludzi :
Kompaktowy charakter systemu
Możliwość doposażenia w istniejące systemy
Modbus RTU bezpośrednio na pokładzie
Wskazanie stanu na kanał (diody LED)
Nazwa zapisana na kanał w urządzeniu pomiarowym
Odwrócenie polaryzacji dla bieżących kanałów
Pamięć funkcja komunikatów monitorowania progu
Szerokozakresowy zasilacz (90 – 276 V … AC / DC)
Integracja z oprogramowaniem do monitorowania sieci elektroenergetycznej GridVis®
Różne warianty przekładników prądowych do indywidualnego zastosowania
Warianty pomiaru: – Trzy -fazowy i jednofazowy pomiar energii – pomiar RCM trójfazowy i jednofazowy
Wysoka częstotliwość próbkowania 20 000 Hz
Monitorowanie podłączenia przekładnika prądowego (tzn. zostanie wykryte przerwanie przewodu)
Analiza harmonicznych do 63 harmonicznej poprzez kanał analizy
Zapisywanie wartości minimalne i maksymalne ze znacznikiem czasu
Standardowe wartości mierzone: V, A, kW, kVA, kVar, kWh (lista zmiennych)
Skalowalność systemu

DANE TECHNICZNE

Nazwa UMG 20CM
Nr.katalogowy 14.01.625
Napięcie robocze 90 do 276 V AC / 90 do 276 V DC
Główne informacje
Rodzaj pomiaru Ciągły pomiar rzeczywistej wartości skutecznej do 63. harmonicznej
Napięcie robocze 90 do 276 V AC / 90 do 276 V DC
Pomiar w kwadrantach 4
Sieci TN, TT, IT TN, TT, IT
Pomiar w sieciach jednofazowych / wielofazowych 1 faza, 2 faza, 3 faza i do 20 razy 1 faza
Zmierzone napięcie wejściowe
Kategoria przepięciowa 300VCAT III
Mierzony zakres, napięcie LN, AC (bez transformatora) 1 do 300 Vrms
Mierzony zakres, napięcie LL, AC (bez transformatora) 10 do 480 Vrms
Rozkład 0.1 V
Impedancja 1.3 MΩ / fazę
Zakres pomiaru częstotliwości 45 do 65 Hz
Częstotliwość próbkowania 20 kHz / fazę
Zmierzone wejście prądowe
Zakres oceny prądu roboczego 0 do 630 A
Zakres oceny prądu różnicowego 10 mA … 1 A/50 mA … 15 A **
Rozkład 1 mA
Częstotliwość odcięcia 3.2 kHz
Względne odchylenie +/- 1%
* Uwaga: dostępne z oprogramowaniem w wersji 8.0 i nowszym ** Z dodatkową rezystancją 3,9 Ω (nr art .: 15.03.086)
Funkcja monitorowania
Funkcja odpowiedzi 0 … 650 s
Opóźnienie resetowania 0 … 650 s
Wyzwalanie opóźnienia 10 ms
Cyfrowe wejścia i wyjścia
Liczba wyjść cyfrowych 2
Napięcie przełączania max. 60 V DC, 30 V AC
Maksymalny prąd 350 mA
Rezystancja załączania 2 Ω
Maksymalna długość linii do 30 m nieekranowany, od 30 m ekranowany
Pobór energii
Pobór energii 3 W (7 AV)
Wejścia napięciowe 1 f / 3 f 40 mW/120 mW
Wejścia prądowe (pojedyncze) Max 10 mW (przy obciążeniu 0,8 Ω)
Właściwości mechaniczne
Waga 270 g (0.6 lb)
Szyna montażowa 35 mm DIN 105 x 90 x ok. 73 (4,13 x 3,54 x 2,87 cala)
Klasa ochrony zgodnie z EN 60529 IP20
Montaż zgodnie z IEC EN 60999-1 / DIN EN 50022 Szyna montażowa 35 mm DIN
Zdolność przyłączeniowa punktów zaciskowych (pomiar napięcia i prądu) Możliwość podłączenia przewodu; Do każdego zacisku należy podłączyć tylko jeden przewód!
Drut jednożyłowy, drut wielożyłowy, drobnozwojowy 0,2 … 1 mm2, AWG 26-12 (prąd) 0,08 … 4,0 mm2, AWG 28-12 (napięcie)
Końcówki kablowe typu pin, końcówki tulejkowe 0.2… 2.5 mm2
Moment dokręcania 0.4 … 0.5 Nm
Długość zdzierania 7 mm
Warunki środowiska
Zakres temperatury Praca: K55 (–10 ° C … + 55 ° C) (14 ° F.. do 131 ° F)
Wilgotność względna Praca: 5 … 95% (przy 25 ° C)
Wysokość eksploatacji 0 … 2000 m nad poziomem morza
Stopień zanieczyszczenia 2
Pozycja montażowa każda
Zgodność elektromagnetyczna
Kompatybilność elektromagnetyczna sprzętu Dyrektywa 2004/108 / WE
Sprzęt elektryczny do użytku w określonych granicach napięcia Dyrektywa 2006/95 / WE
Bezpieczeństwo sprzętu
Wymagania bezpieczeństwa dotyczące sprzętu elektrycznego do pomiarów, sterowania i użytku laboratoryjnego
Część 1: Wymagania ogólne IEC/EN 61010-1
Część 2-030: Szczegółowe wymagania dotyczące testowania i obwodów pomiarowych IEC/EN 61010-2-030
Odporność na zakłócenia
Klasa A: obszar przemysłowy IEC/EN 61326-1
Wyładowania elektrostatyczne IEC/EN 61000-4-2
Spadki napięcia IEC/EN 61000-4-11
Emisje
Klasa B: obszar mieszkalny IEC/EN 61326-1
Siła pola RFI 30 … 1000 MHz IEC/CISPR11/EN 55011
Promieniowane napięcie zakłócające 0,15 … 30 MHz IEC/CISPR11/EN 55011
Bezpieczeństwo
Europa Oznakowanie CE
Oprogramowanie układowe
Aktualizacja Aktualizacja za pomocą oprogramowania do monitorowania sieci energetycznej GridVis®. Pobieranie oprogramowania (bezpłatnie) ze strony internetowej: www.janitza.com

CHARAKTERYSTYKA

Interfejs i komunikacja:
– RS485
– Modbus RTU
Dokładność pomiaru:
– Klasa 1 energii czynnej
– Bieżącej 1%
– Napięcie 1%
Dostępny z pamięcią:
– 768 kB
Jakość energii:
– harmoniczne do 63 rzędu (kanał analizy)
– współczynnik szczytu/ całkowite zniekształcenie
– wartości minimalne i maksymalne dla prądów ze znacznikiem czasów,
– wartości progowe dla każdego kanału prądowego/ bit wartości granicznej.
2 wyjścia cyfrowe (otwarty kolektor)
– wyjście impulsowe kWh/kvarh
– wyjście przekaźnikowe PLC
Oprogramowanie do monitorowania sieci energetycznej
– GridVis- bezpłatne
20 kanałów pomiaru prądu
– pomiar RMS
– wysoka częstotliwość próbkowania przy 20kHz
– monitorowanie prądu resztkowego

Do pobrania

janitza-umg20cm-en.pdf

janitza-bhb-umg20cm-en.pdf



FUNKCJE I CECHY

URZĄDZENIE DO POMIARU PRĄDU I ENERGII W JEDNYM URZĄDZENIU
– 20 kanałów pomiaru prądu +/- 0,5%
– 4 kanały pomiaru napięcia +/- 0,5%
– Wewnętrzny interfejs RS485 (Modbus jako Slave)
– 20 diod LED – jedna dioda LED dla każdego kanału prądowego (zielona = w porządku, żółta = ostrzeżenie; czerwona = przekroczenie prądu znamionowego)
– Zakres pomiaru prądu roboczego z obciążeniem do 63 A z przekładnikami prądowymi z rdzeniem zamkniętym lub dzielonym (standardowe wartości pomiarowe: V, A, kW, kVA, kVar, kWh)

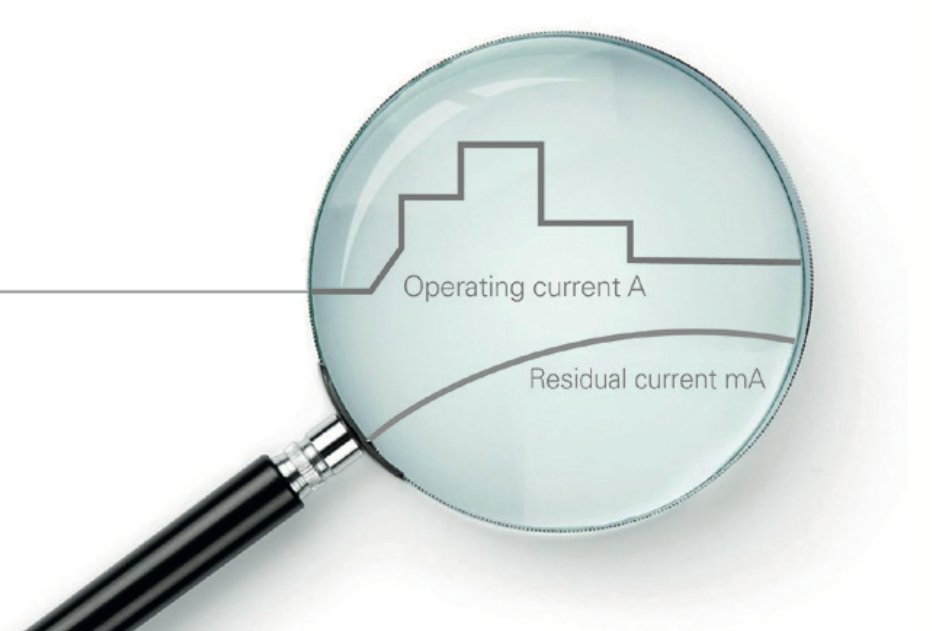

Rys: Monitorowanie prądu roboczego i prądu awarii RCM

ZASILANIE BEZ PRZERW
– Stałe monitorowanie i rejestrowanie procesów w systemach TN-S lub TN-C-S
– Prosta parametryzacja i obsługa pomiaru RCM
– Automatyczne raportowanie w przypadku wystąpienia problemów umożliwia szybkie podjęcie środków zaradczych
– Kompleksowa diagnostyka zwiększa bezpieczeństwo i wydajność przedsiębiorstwa

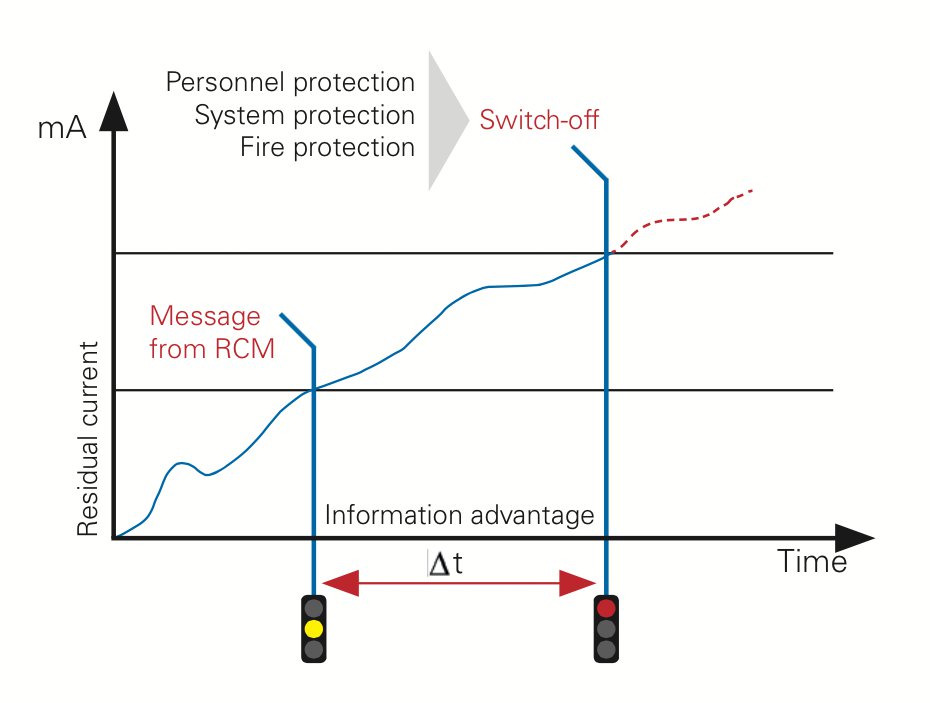

Rys: Komunikat przed wyłączeniem – cel monitorowania prądu szczątkowego

ALARMY PRZED AWARIAMI (ZAPOBIEGAWCZA ANALIZA PRĄDU SZCZĄTKOWEGO)
• Usterki będą wykrywane w odpowiednim czasie
• Monitorowanie, ocena i raportowanie pełzających wzrostów prądów szczątkowych (np. wywołanych przez usterki izolacji i zbyt wysokie prądy robocze części systemu lub obciążeń).
• Redukcja przestojów


CZUJNIKI DO ZARZĄDZANIA ENERGIĄ
• Dane energetyczne dużej liczby obciążeń mogą być z łatwością gromadzone i przekazywane do bazy danych.
• Automatyczny odczyt i zapis zmierzonych wartości i danych zapisanych w urządzeniach pomiarowych, a także przekroczenie sparametryzowanych wartości progowych.
• Specyficzne dla kanału wartości pomiarowe urządzeń monitorujących prąd mogą być wyświetlane za pośrednictwem oprogramowania GridVis
• Ocena i zapisywanie danych w centralnych bazach danych odbywa się za pośrednictwem oprogramowania GridVis®.
• Im większy zakres informacji, tym dokładniejsze określenie potencjału oszczędności.
• Optymalizacja energii oferuje wyższy, bardziej ekonomiczny potencjał oszczędności (ISO 50001)

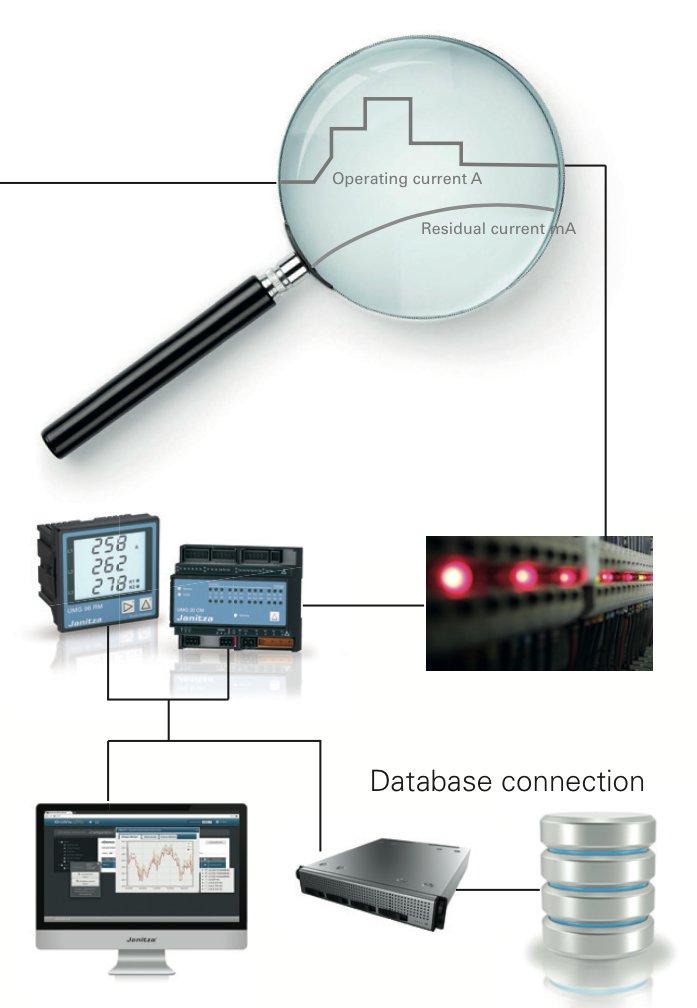

Rys: Odczyt, analiza i zapis danych energetycznych

KORZYŚCI – INTELIGENTNE ROZWIĄZANIE SYSTEMOWE
• Wczesne ostrzeganie o awariach systemu
• Unikanie kosztownych i niebezpiecznych przestojów systemu; zwiększona dostępność systemów
• Lokalizacja poszczególnych uszkodzonych przewodów zasilających, zmniejszenie nakładu pracy podczas usuwania usterek
• Wczesne wykrywanie przeciążenia przewodu N i krytycznych prądów szczątkowych, co zwiększa bezpieczeństwo przeciwpożarowe
• Dzięki parametryzacji systemu w nowym stanie i ciągłemu monitorowaniu można wykryć wszystkie zmiany stanu systemu po uruchomieniu.
• Spełnienie kryteriów bezpieczeństwa „RCM residual current monitoring” w centrach danych
• Wygodne rozwiązanie do monitorowania i parametryzacji z oprogramowaniem GridVis
• Akwizycja prądu roboczego wszystkich istotnych odbiorników jako podstawa systemu zarządzania energią (EnMS)

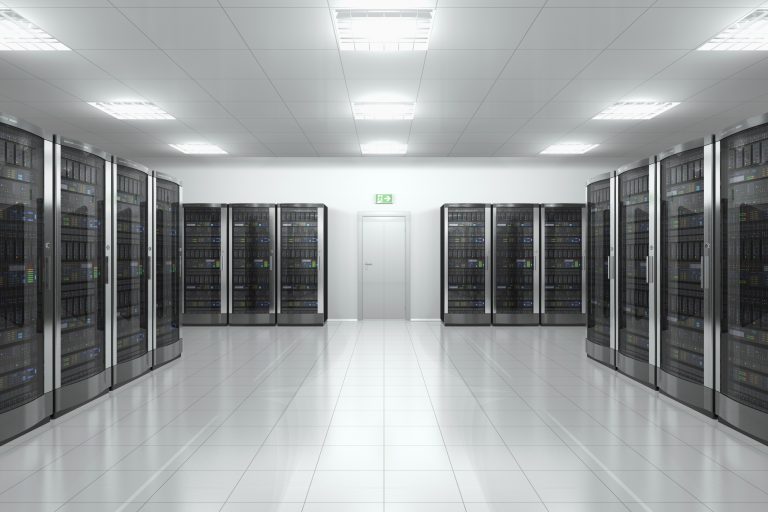

Rys.: Stałe procesy i wysoce wrażliwe aplikacje, takie jak centra danych, opierają się na monitorowaniu RCM.





NUMERY ARTYKUŁÓW

Napięcie robocze
90 … 276 V AC / DC

1401625


Moduł 20 CM-CT6
1401626
