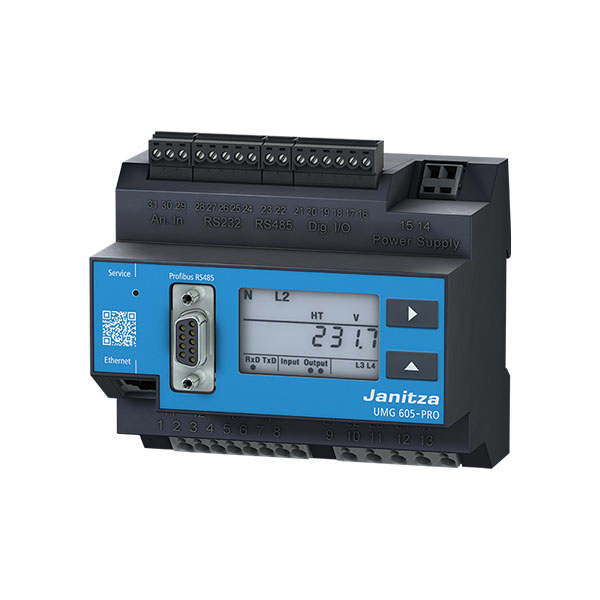

Analizator jakości energii Janitza UMG 605-PRO 52.16.227
93.00 zł
Obszary zastosowań:
– Monitorowanie jakości energii
– Bramka Ethernet dla podrzędnych punktów pomiarowych
– Analiza zakłóceń elektrycznych w przypadku problemów z siecią
– Generator raportów dla różnych standardów jakości energii • Zadania kontrolne np. w zależności od wartości mierzonej lub osiąganych wartości granicznych
– Przetwornik wartości mierzonej do systemów zarządzania budynkiem lub PLC
Opis
Główne cechy:
- Jakość energii:
– Ciągłe monitorowanie jakości energii (np. EN 50160)
– Analiza harmonicznych do 63 harmonicznej, parzystej i nieparzystej
– Interharmoniczne
– Współczynnik zniekształceń THD-U / THD-I
– Pomiar dodatniej, ujemnej i zerowej składowej sekwencyjnej
– Pomiar migotania zgodnie z DIN EN 61000-4-15
– Rejestracja i przechowywanie stanów nieustalonych (> 50 μs)
– Rejestracja krótkotrwałych przerw (> 10 ms)
– Monitorowanie procesów rozruchowych
– Rejestrator zdarzeń wartości granicznych - Zasilanie:
– 4 napięciowe i 4 prądowe wejścia pomiarowe
– Rejestrowanie i digitalizacja wartości skutecznych (rzeczywistych wartości skutecznych) prądów i napięć (15 – 440 Hz)
– Ciągłe próbkowanie wejść pomiarowych napięcia i prądu przy 20 kHz
– Rejestracja ponad 2000 wartości pomiarowych na cykl pomiarowy (200 ms)
– Możliwe ustalenie prądu znamionowego do pomiaru prądu
– Czwarte wejście pomiarowe prądu jest odpowiednie do pomiaru prądu w przewodzie neutralnym lub PE lub do pomiaru dowolnej różnicy potencjałów między N i PE.
– Duża pamięć danych pomiarowych (zakres pamięci = 5 000 000 zmierzonych wartości)
– Proste, zdalne pobieranie danych pomiarowych za pośrednictwem własnej strony internetowej urządzenia
– Wszystkie interfejsy mogą być używane jednocześnie
– Dostęp do 4 portów jednocześnie - Imponujące raportowanie dzięki GridVis®:
– Automatyczne generowanie i wysyłanie raportów dotyczących jakości energii
– Raporty dotyczące jakości energii zgodnie z EN 50160, EN 61000-2-4, IEEE519
– Ilustracja krzywej ITI- (CBEMA)
– Dowolnie definiowalne planowanie czasu generowania raportów - Nowoczesna architektura komunikacyjna przez Ethernet:
– Szybka, zoptymalizowana kosztowo i niezawodna komunikacja dzięki integracji z istniejącą architekturą Ethernet
– Integracja z systemami PLC i systemami zarządzania budynkiem
– Wysoka elastyczność dzięki zastosowaniu otwartych standardów
– Możliwość jednoczesnego odpytywania interfejsów - Bramka Ethernet-Modbus:
– Prosta integracja urządzeń Modbus-RTU z architekturą Ethernet poprzez funkcję bramki Modbus
– Integracja urządzeń z identycznymi formatami plików i dopasowanymi kodami funkcji możliwa poprzez interfejs Modbus RTU - Wydajne zarządzanie alarmami:
– Możliwość programowania poprzez programowanie graficzne lub kod źródłowy Jasic®
– Możliwość wykorzystania wszystkich mierzonych wartości
– Możliwość dowolnego, matematycznego przetwarzania
– Indywidualne przekazywanie poprzez wysyłanie e-maili, przełączanie wyjść cyfrowych, pisanie na adresy Modbus itp.
– APP Watchdog
– Dalsze funkcje zarządzania alarmami poprzez zarządzanie alarmami GridVis®-Service - Szybki Modbus:
– Szybka i niezawodna wymiana danych przez interfejs RS485
– Prędkość do 921,6 kB / s - Programowanie graficzne:
– Kompleksowe opcje programowania na urządzeniu, 7 programów jednocześnie (funkcjonalność PLC)
– Programowanie kodu źródłowego Jasic®
– Rozszerzenia funkcjonalne daleko wykraczające poza czysty pomiar
– Kompletne aplikacje z biblioteki Janitza - Wygodna strona główna i funkcje poczty e-mail:
– Informacje można wygodnie odbierać pocztą e-mail i za pośrednictwem strony głównej urządzenia
– Dostęp do potężnej strony głównej urządzenia za pośrednictwem przeglądarki internetowej
– Dane online, dane historyczne, wykresy, wydarzenia i wiele więcej są dostępne bezpośrednio ze strony głównej - Duża pamięć danych pomiarowych:
– 128 MB
– 5 000 000 zapisanych wartości
– Zakres zapisu do 2 lat
– Rejestracja dowolnie konfigurowana przez użytkownika
Dane techniczne
| UMG 605-PRO | |||
|---|---|---|---|
| Numer przedmiotu | 52.16.028 | ||
| Numer przedmiotu(UL) | 52.16.227 | – | 52.16.229 |
| Napięcie zasilania AC | 95 do 240 V AC | 50 do 110 V AC | 20 do 50 V AC |
| Napięcie zasilania DC | 135 do 340 V DC | 50 do 155 V DC | 20 do 70 V DC |
| Opcje urządzenia | |||
| Komunikacja BACnet | 52.16.083 | 52.16.083 | 52.16.083 |
| Waga netto | 350 g (0.77 lb) | ||
| Wymiary urządzenia (szer. X wys. X gł.) | około. 90 x 82 x 107,5 mm (3,54 x 3,23 x 4,23 cala) (zgodnie z DIN 43871: 1992) | ||
| Klasa palności obudowy | UL 94V-0 | ||
| Pozycja montażowa | Każda | ||
| Mocowanie / montaż | Szyna DIN 35 mm (zgodnie z IEC / EN60999-1, DIN EN 50022) | ||
| Bateria | Typ Litowa CR2032, 3 V. | ||
| Warunki środowiskowe Urządzenie jest przeznaczone do instalacji stacjonarnej odpornej na warunki atmosferyczne i spełnia warunki eksploatacji zgodne z normą DIN IEC 60721-3-3. | |||
| Zakres temperatur pracy | –10 °C do +55 °C (14 °F ..do 131 °F) | ||
| Wilgotność względna | 5 do 95% (przy 25 ° C / 77 ° F) bez kondensacji | ||
| Stopień zanieczyszczenia | 2 | ||
| Wysokość eksploatacji | 0 do 2000 m nad poziomem morza | ||
| Pozycja montażowa | Każda | ||
| Wentylacja | wentylacja wymuszona nie jest wymagana | ||
| Transport i przechowywanie Poniższe informacje dotyczą sprzętu transportowanego w oryginalnym opakowaniu | |||
| Swobodny spadek | 1m | ||
| Temperatura | –20 °C do +70 °C (–4 °F do 158 °F) | ||
| Napięcie zasilania Napięcie zasilania musi być podłączone poprzez bezpiecznik z atestem UL / IEC (6A Char. B) | |||
| Opcja 230 V: • Zakres nominalny • Zakres roboczy • Pobór mocy • Kategoria przepięciowa | 95 V do 240 V (50/60 Hz) / DC 135 V do 340 V ± 10% zakresu znamionowego maks. 3,2 W / 9 VA 300 V CAT II | ||
| Opcja 90 V (bez aprobaty UL): • Zakres nominalny • Zakres roboczy • Pobór mocy • Kategoria przepięciowa | 50 V do 110 V (50/60 Hz) / DC 50 V do 155 V ± 10% zakresu znamionowego maks. 3,2 W / 9 VA 300 V CAT II | ||
| Opcja 24 V: • Zakres nominalny • Zakres roboczy • Pobór mocy • Kategoria przepięciowa | |||
| Zdolność przyłączeniowa zacisków (napięcie zasilania) Możliwe do podłączenia przewody. Do jednego zacisku można podłączyć tylko jeden przewód! | |||
| Jednordzeniowy, wielordzeniowy, drobnozwojowy | 0.08 – 2.5 mm2,AWG 28 – 12 | ||
| Kołki zaciskowe, osłona końca rdzenia | 1.5 mm2, AWG 16 | ||
| Klasa ochrony Klasa ochrony II zgodnie z IEC 60536 (VDE 0106, część 1), tzn. nie jest wymagane podłączenie przewodu uziemiającego | |||
| Ochrona przed wnikaniem ciał stałych i wody | IP20 zgodnie z EN60529 wrzesień 2014, IEC60529: 2013 | ||
| Wejścia cyfrowe | |||
| (Wejście impulsowe S0) | |||
| Maksymalna częstotliwość licznika | 20 Hz | ||
| Wejście przełączające | |||
| Obecny sygnał wejściowy | 18 V do 28 V DC (typowo 4 mA) | ||
| Brak sygnału wejściowego | 0 do 5 V DC, prąd mniejszy niż 0,5 mA | ||
| Czas odpowiedzi (program Jasic) | 200 ms | ||
| Długość kabla | do 30 m nieekranowany, od 30 m ekranowany | ||
| Wyjścia cyfrowe 2 wyjścia cyfrowe; przekaźniki półprzewodnikowe, nie odporne na zwarcia | |||
| Napięcie przełączania | max. 60 V DC, 30 V AC | ||
| Prąd przełączania | max. 50 mAeff AC/DC | ||
| Czas odpowiedzi (program Jasic) | 200ms | ||
| Wyjście spadków napięcia | 20ms | ||
| Wyprowadzanie zdarzeń przekroczenia napięcia | 20ms | ||
| Częstotliwość przełączania | max. 20 Hz | ||
| Długość kabla | do 30 m nieekranowany; od 30 m ekranowany | ||
| Możliwość podłączenia przewodów | |||
| Jednordzeniowy, wielordzeniowy, drobnozwojowy | 0.08 – 1.5 mm2 | ||
| Kołki zaciskowe, osłona końca rdzenia | 1 mm2, Do każdego zacisku należy podłączyć tylko jeden przewód! | ||
| Wejście pomiaru temperatury | |||
| Czas aktualizacji | Około. 200 ms | ||
| Podłączane czujniki | PT100, PT1000, KTY83, KTY84 | ||
| Całkowite obciążenie (kabel czujnika) | max. 4 kOhm | ||
| Długość kabla | do 30 m nieekranowany, od 30 m ekranowany | ||
| Typ czujnika | Zakres temperatury | Zakres rezystorów | Niepewność pomiaru |
| KTY83 | -55 °C do +175 °C (–67 °F ..do 347 °F) | 500 Ohm do 2.6 kOhm | ± 1.5% rng1) |
| KTY84 | -40 °C do +300 °C (–40 °F ..do 572 °F) | 350 Ohm do 2.6 kOhm | ± 1.5% rng1) |
| PT100 | -99 °C do +500 °C (–146.2 °F ..do 932 °F) | 60 Ohm do 180 Ohm | ± 1.5% rng1) |
| PT1000 | -99 °C do +500 °C (–146.2 °F ..do 932 °F) | 600 Ohm do 1.8 kOhm | ± 1.5% rng1) |
| 1) rng = zakres pomiaru | |||
| Możliwość podłączenia przewodów | |||
| Jednordzeniowy, wielordzeniowy, drobnozwojowy | 0.08 – 1.5mm2 | ||
| Kołki zaciskowe, osłona końca rdzenia | 1 mm2 Do każdego zacisku należy podłączyć tylko jeden przewód! | ||
| Interfejs RS232 | |||
| Połączenie | 5-pinowe zaciski śrubowe | ||
| Protokół | Modbus RTU / slave | ||
| Prędkość przesyłu danych | 9.6 kbps, 19.2 kbps, 38.4 kbps, 57.6 kbps, 115.2 kbps | ||
| Interfejs RS485 | |||
| Połączenie | 2-pinowe zaciski śrubowe | ||
| Protokół | Modbus RTU/slave, Modbus RTU/master | ||
| Prędkość przesyłu danych | 9.6 kbps, 19.2 kbps, 38.4 kbps, 57.6 kbps, 115.2 kbps, 921.6 kbps | ||
| Interfejs Profibus | |||
| Połączenie | SUB D 9-pole | ||
| Protokół | Profibus DP / V0 zgodnie z EN 50170 | ||
| Prędkość przesyłu danych | 9,6 kBaud do 12 MBaud | ||
| Interfejs Ethernet | |||
| Połączenie | RJ45 | ||
| Funkcje | Brama Modbus, wbudowany serwer sieciowy (HTTP) | ||
| Protokoły | TCP / IP, EMAIL (SMTP), klient DHCP (BootP), Modbus / TCP (port 502), ICMP (ping), NTP, TFTP, Modbus RTUover Ethernet (port 8000), FTP SNMP | ||
| Wejścia pomiaru napięcia | |||
| Trójfazowe systemy 4-przewodowe (L-N / L-L) | max. 277 V / 480 V | ||
| Trójfazowe systemy 3-przewodowe (L-L) | max. 480 V | ||
| Rozkład | 0.01 V | ||
| Współczynnik szczytu | 2 (związane z 480 Vrms) | ||
| Kategoria przepięciowa | 300 V CAT III | ||
| Skok napięcia pomiarowego | 4 kV | ||
| Ochrona pomiaru napięcia | 1 – 10 A | ||
| Impedancja | 4 MOhm / faza | ||
| Pobór energii | około. 0,1 VA | ||
| Częstotliwość próbkowania | 20 kHz / faza | ||
| Stany nieustalone | > 50 μs | ||
| Częstotliwość drgań podstawowych | 15 Hz to 440 Hz | ||
| – Rozdzielczość | 0.001 Hz | ||
| Bieżące wejścia pomiarowe | |||
| Prąd znamionowy | 5A | ||
| Prąd znamionowy | 6A | ||
| Ochrona podczas pomiaru bezpośredniego (bez przekładnika prądowego) | 6 A, char. B (atest zgodny z UL / IEC) | ||
| Rozdzielczość na wyświetlaczu | 10 mA | ||
| współczynnik szczytu | 2 (związane z 6 A rms) | ||
| Kategoria przepięciowa | 300 V CAT III | ||
| Skok napięcia pomiarowego | 4 kV | ||
| Pobór energii | około. 0,2 VA (Ri = 5 MOhm) | ||
| Przeciążenie przez 1 sek. | 100 A (sinusoidalny) | ||
| Częstotliwość próbkowania | 20 kHz | ||
| Dokładność pomiaru kąta fazowego | 0.15 ° | ||
| Zdolność przyłączeniowa zacisków (pomiar prądu i pomiar napięcia) Możliwe do podłączenia przewody. Do jednego zacisku można podłączyć tylko jeden przewód! | |||
| Jednordzeniowy, wielordzeniowy, drobnozwojowy | 0.08 – 4 mm2, AWG 28 – 12 | ||
| Kołki zaciskowe, osłona końca rdzenia | 2.5 mm2, AWG 14 | ||
| Oprogramowanie układowe | |||
| Aktualizacja | Aktualizacja za pomocą oprogramowania do monitorowania sieci energetycznej GridVis® Pobieranie oprogramowania sprzętowego (bezpłatnie) ze strony internetowej: www.janitza.com | ||
| Komentarz: Szczegółowe informacje techniczne można znaleźć w instrukcji obsługi i na liście adresów Modbus. | |||
Charakterystyka
Charakterystyka:
- Komunikacja:
– Profibus (DP / V0)
– Modbus (RTU, UDP, TCP, Gateway)
– TCP / IP • BACnet (opcjonalnie)
– HTTP (konfigurowalna strona główna)
– FTP (transfer plików)
– TFTP
– NTP (synchronizacja czasu)
– SMTP (funkcja e-mail)
– DHCP
– SNMP - Jakość energii:
– Harmoniczne do 63. harmonicznej, bezpośrednie / pośrednie
– Pomiar migotania
– Krótkotrwałe przerwy (> 10 ms)
– Rejestrator stanów przejściowych (> 50 μs)
– Prądy początkowe (> 20 ms)
– Asymetria
– Rejestrowanie półfalowych wartości skutecznej (w górę do 4,5 minuty) - 2 wejścia cyfrowe:
– Wejście impulsowe
– Wejście logiczne
– Monitorowanie stanu
– Przełączanie HT / LT - Interfejsy:
– Ethernet
– RS232
– RS485 (Modbus)
– RS485 (DSUB9) dla Profibus - Sieci:
– Sieci IT, TN, TT
– Sieci 3 i 4-fazowe
– Do 4 sieci jednofazowych - 2 wyjścia cyfrowe:
– Wyjście impulsowe kWh / kvarh
– Wyjście przełączające
– Wyjście wartości progowej
– Wyjście logiczne *
* (możliwość rozszerzenia za pomocą zewnętrznych modułów I / O) - Dokładność pomiaru:
– Energia: klasa 0,5S (… / 5 A)
– Prąd: 0,2%
– Napięcie: 0,2% - Pamięć danych pomiarowych:
– 128 MB pamięci Flash - Pomiar temperatury:
– PT100, PT1000, KTY83, KTY84 - Zarządzanie zapotrzebowaniem szczytowym (opcja):
– Do 64 stopni wyłączania - Język programowania:
– Jasic® - Oprogramowanie do monitorowania sieci energetycznej:
– Bezpłatne GridVis®-Basic
