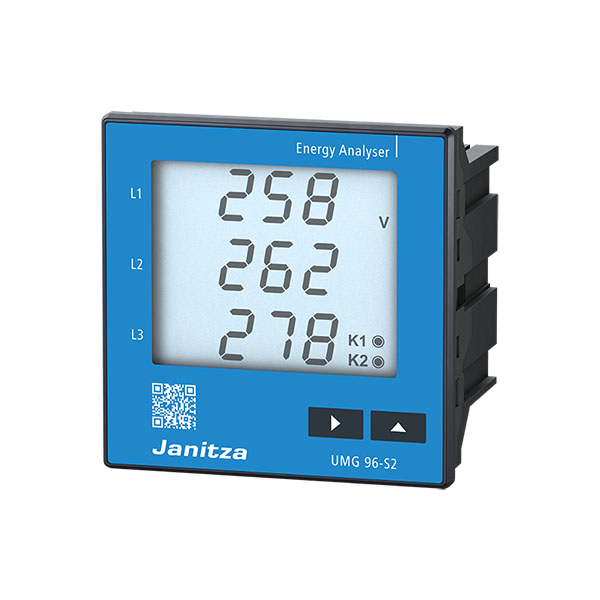

Analizator parametrów sieci Janitza UMG 96 S-2 52.34.002
93.00 zł
Obszary zastosowań:
– Pomiar i sprawdzanie charakterystyk elektrycznych i zużycia energii w systemach dystrybucji energii
– Zarządzanie centrum kosztów
– Monitorowanie wartości progowych, przetwornik wartości mierzonej do systemów zarządzania budynkiem lub PLC
– Monitorowanie harmonicznych
Opis
Główne cechy:
– 4 wejścia pomiaru napięcia (300 V CATIII)
– 3 wejścia pomiaru prądu
– Ciągłe próbkowanie wejść pomiarowych napięcia i prądu
– Częstotliwość próbkowania 8 kHz
– Przesyłanie zmierzonych wartości przez interfejs szeregowy
– Analiza harmonicznych do 15. Harmonicznej
Dane techniczne
| Nr. katalogowy | 52.34.002 |
| Masa netto (z dołączonymi złączami) | około. 250 g (0,55 funta) |
| Waga opakowania (w tym akcesoria) | około. 500 g (1,1 funta) |
| Odporność na uderzenia | IK07 zgodnie z IEC 62262 |
| Transport i przechowywanie
Poniższe informacje dotyczą urządzeń transportowanych i przechowywanych w oryginalnym opakowaniu |
|
| Swobodny spadek | 1m |
| Temperatura | K55 (–25 °C do +70 °C) (–13 °F ..do 158 °F) |
| Wilgotność względna | 0 do 90% RH |
| Warunki otoczenia podczas pracy | |
| Używaj UMG 96-S2 w aplikacji stacjonarnej chronionej przed warunkami atmosferycznymi. Klasa ochrony II zgodnie z IEC 60536 (VDE 0106, część 1). | |
| Zakres temperatury pracy | K55 (–10 °C do +55 °C) (50 °F ..do 131 °F) |
| Wilgotność względna | 0 do 75% RH |
| Wysokość eksploatacji | 0 do 2000 m nad poziomem morza |
| Stopień zanieczyszczenia | 2 |
| Pozycja montażowa | każda |
| Wentylacja | nie jest wymagana zewnętrzna wentylacja |
| Ochrona przed ciałami obcymi i wodą
– Przód – Tył – Strona przednia z uszczelnieniem |
IP40 zgodnie z EN60529 IP20 zgodnie z EN60529 IP54 zgodnie z EN60529 |
| Napięcie zasilania | |
| Zakres nominalny | AC 90 V – 265 V (50/60 Hz) lub
DC 90 V – 250 V, 300 V CATIII |
| Zakres pracy | ± 10% zakresu nominalnego |
| Pobór energii | max. 1.5 VA / 0.5 W |
| Bezpiecznik wewnętrzny, niewymienny | Typ T1A / 250 V DC / 277 V AC zgodnie z IEC 60127 |
| Zalecane zabezpieczenie nadprądowe do ochrony linii | 6-16 A (Char. B, certyfikat IEC- / UL) |
| Pomiar napięcia | |
| Trójfazowe systemy 4-przewodowe o napięciu znamionowym | 230 V / 400 V (± 10%) zgodnie z IEC |
| Kategoria przepięciowa | 300 V CAT III |
| Skok napięcia pomiarowego | 4kV |
| Bezpiecznik do pomiaru napięcia | 1 – 10 A (z atestem IEC- / UL) |
| Zakres pomiarowy L-N | 01) … 300 Vrms(maks. przepięcie 400 Vrms) |
| Zakres pomiarowy L-L | 01). 425 Vrms (maks. przepięcie 620 Vrms) |
| Przekroczenie zakresu pomiarowego L-N | UL-N > 300 Vrms |
| Rozkład | 0.01 V |
| współczynnik szczytu | 1,9 (dotyczy zakresu pomiarowego) |
| Impedancja | 3 MΩ / fazę |
| Pobór energii | około. 0,1 VA |
| Częstotliwość próbkowania | 8 kHz |
| Częstotliwość drgań podstawowych
– rozdzielczość |
45 Hzdo 65 Hz
0.01 Hz |
| 1) Urządzenie określa mierzone wartości tylko wtedy, gdy napięcie L1-N jest wyższe niż 20 Veff (pomiar 4-przewodowy) lub napięcie L1-L2 jest większe niż 34 Veff (pomiar 3-przewodowy) na wejściu pomiarowym napięcia V1. | |
| Pomiar prądu | |
| Prąd znamionowy | x/1 oraz x/5 A |
| Zakres pomiaru | 0 do 6 Arms |
| Przekroczenie zakresu pomiarowego | I > 7 Aeff |
| Współczynnik szczytu (na podstawie prądu znamionowego) | 2 |
| Rozkład | 1 mA (wyświetlacz 0,01 A) przy … / 5 A1 / 4 mA przy … / 1 A |
| Kategoria przepięciowa | 300 V CAT II |
| Skok napięcia pomiarowego | 2kV |
| Pobór energii | około 0.2 VA (Ri = 5 mΩ) |
| Przeciążenie 1 s | 60 A (sinusoidalnie) |
| Częstotliwość próbkowania | 8kHz |
| Interfejs szeregowy | |
| RS485 – Modbus RTU / Slave | 9.6 kbps, 19.2 kbps, 38.4 kbps |
| Wyjście cyfrowe
1 wyjście cyfrowe, przekaźnik półprzewodnikowy, brak zabezpieczenia przed zwarciem. |
|
| Napięcie przełączania | około 60 V DC |
| Prąd przełączania | około 50 mAeff DC |
| Wyjście impulsowe (impuls energii) | około 12.5 Hz |
| Zdolność przyłączeniowa zacisków (napięcie zasilania / pomiar napięcia / pomiar prądu)
Podłączany przewód (Podłącz tylko jeden przewód na zacisk!): |
|
| Jednordzeniowy, wielordzeniowy, drobnożyłowy | 0.08 – 2.5 mm2, AWG 28 –12 |
| Kołki zaciskowe, osłona końca rdzenia | 0.2 – 2.5 mm2 |
| Moment dokręcania | 0,4 – 0,5 Nm (3,54 – 4,43 funta-siły cala) |
| Długość zdzierania | 7 mm (0,2756 cala) |
| Zdolność podłączenia terminala (interfejs szeregowy / interfejs cyfrowy) | |
| Jednordzeniowy, wielordzeniowy, drobnozwojowy | 0.2 – 1.5 mm2, AWG 28 –16 |
| Kołki zaciskowe, osłona końca rdzenia | 0.2 – 1.5 mm2 |
| Moment dokręcania | 0,2 – 0,25 Nm (1,77 – 2,21 funta-siły cala) |
| Długość zdzierania | 7 mm (0,2756 cala) |
Charakterystyka
Charakterystyka:
- Komunikacja:
– Modbus RTU - Interfejsy:
– RS485 - Jakość energii:
– Harmoniczne do 15. Harmonicznej - Sieci:
– Sieci TN, TT - Wyjście cyfrowe / Wyjście impulsowe:
– 1 wyjście cyfrowe (interfejs S0) - Dokładność pomiaru:
– Energia: klasa 0,5S (… / 5 A)
– Prąd: 0,2%
– Napięcie: 0,2% - Oprogramowanie do monitorowania sieci energetycznej:
– Bezpłatne GridVis®-Basic
