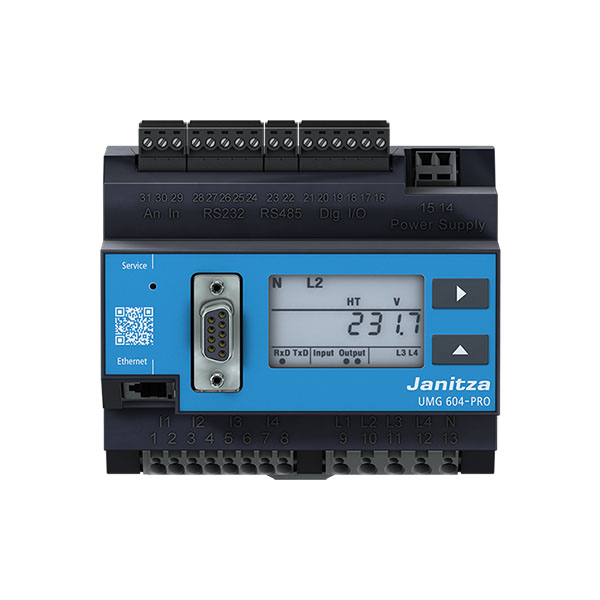

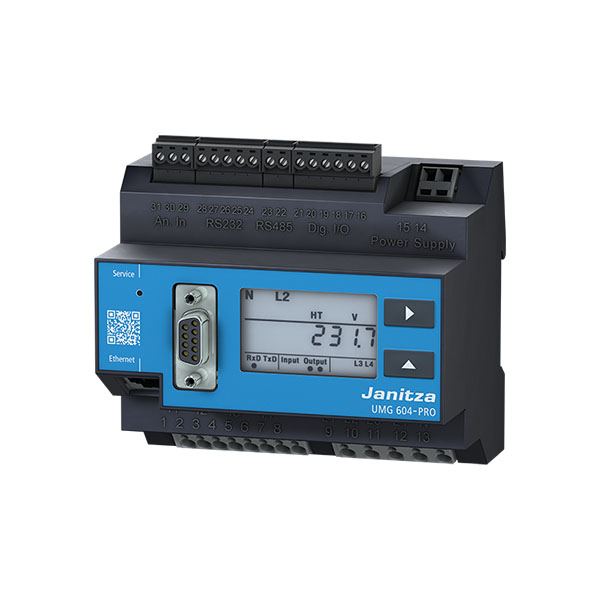

Analizator parametrów sieci Janitza UMG 604-PRO, 20 …. 50 V AC, 20 … 70 V DC. Funkcja zero-export

Analizator parametrów sieci Janitza UMG 604-PRO, 20 …. 50 V AC, 20 … 70 V DC. Funkcja zero-export

4,395.60  netto

ANALIZATOR MOCY DO MONTAŻU NA SZYNIE DIN
UMG 604 to więcej niż tylko wielofunkcyjne urządzenie pomiarowe. Może być wykorzystywany do monitorowania jakości zasilania i wdrażania kompleksowego zarządzania energią. Włączenie do struktury komunikacyjnej jest możliwe w przypadku obu urządzeń, w tym za pomocą interfejsu Ethernet i licznych oferowanych protokołów IP. Ponadto UMG 604-EP PRO jest wyposażony w dodatkowy interfejs Profibus. Certyfikat UL

nr katalogowy: 5216222

Brak w magazynie

5 lat gwarancji

wsparcie techniczne

14 dni na zwrot

Opis


MOŻLIWOŚĆ REALIZOWANIA FUNKCJI ZERO-EXPORT!!!


→ Urządzenie główne dla systemów zarządzania energią (np. ISO 50001)
→ Pomiar, monitorowanie i sprawdzanie charakterystyk elektrycznych w systemach dystrybucji energii
→ Pozyskiwanie danych o zużyciu
→ Monitorowanie jakości energii (harmoniczne, krótkotrwałe przerwy, stany nieustalone, prądy rozruchowe itp. .)
→ Przetwornik wartości mierzonej do systemów zarządzania budynkiem lub PLC
→ Zadania kontrolne, np. w zależności od wartości mierzonej lub osiąganych wartości granicznych
→ Zarządzanie zapotrzebowaniem szczytowym
→ Brama Ethernet dla podrzędnych punktów pomiarowych
→  Obszary zdalnego monitorowania
Bloker wypływu energii do sieci UMG 604 PRO Janitza←

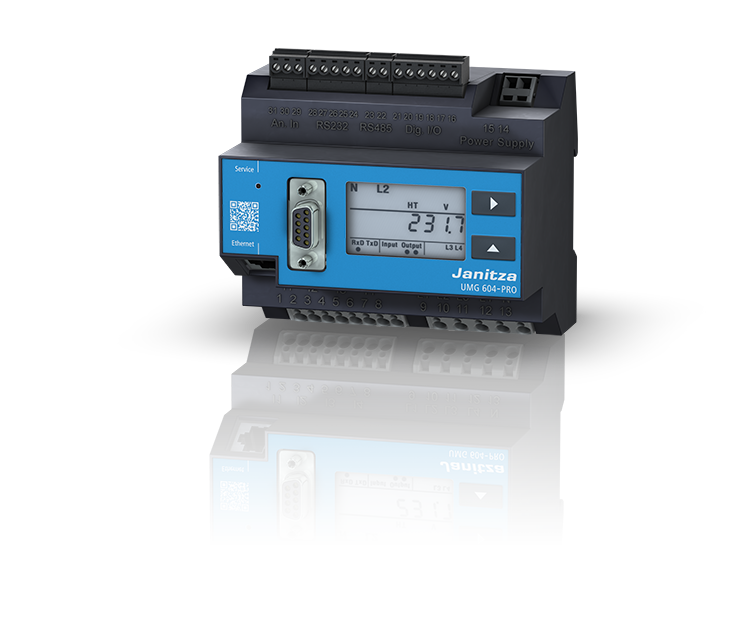

FUNKCJONALNIE ROZSZERZALNY ANALIZATOR MOCY UMG 604-PRO


• Analiza harmonicznych do 40-tej harmonicznej
• Asymetria
• Współczynnik zniekształceń THD-U / THD-I
• Pomiar składowej zgodnej, przeciwnej i zerowej
• Przerwy krótkotrwałe (> 20 ms)
• Rejestrowanie i przechowywanie stanów nieustalonych (> 50 μs)
• Procesy rozruchowe
• Funkcja rejestratora błędów
• Wskazanie pola wirującego

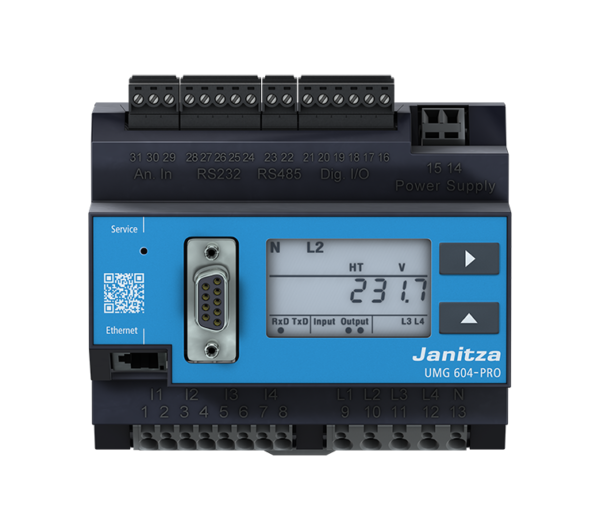

Zdj. UMG 604 PRO Z PROFIBAS nr. katalogowy 5216201
Szyna montażowa DIN (6TE):
- Prosta i ekonomiczna instalacja
- Montaż na szynie DIN 35 mm
- Wyraźne korzyści kosztowe w konstrukcji szafy sterowniczej dzięki mniejszej liczbie prac instalacyjnych i połączeniowych
- Prosta integracja z LVDB, w budowie maszyn, w podrozdziale instalacji panel do budowy systemów zarządzania, w IT oraz w centrach danych
Nowoczesna architektura komunikacyjna poprzez Ethernet:
- Szybka, zoptymalizowana kosztowo i niezawodna komunikacja dzięki integracji z istniejącą architekturą Ethernet
- Integracja z systemami PLC i systemami zarządzania budynkiem
- Wysoka elastyczność dzięki zastosowaniu otwartych standardów
- Możliwe jednoczesne odpytywanie interfejsów
Bramka Ethernet-Modbus:
- Prosta integracja urządzeń Modbus-RTU z architekturą Ethernet poprzez funkcję bramki Modbus
- Integracja urządzeń z identycznymi formatami plików i dopasowanymi kodami funkcji możliwa poprzez interfejs Modbus RTU
Szybki Modbus:
- Szybka i niezawodna wymiana danych przez interfejs RS485
- Prędkość do 921,6 kB / s
Programowanie graficzne:
- Wszechstronne możliwości programowania w urządzeniu, 7 programów jednocześnie (funkcjonalność PLC)
- Programowanie kodu źródłowego Jasic®
- Rozszerzenia funkcjonalne daleko wykraczające poza czysty pomiar
- Kompletne aplikacje z biblioteki Janitza
Wygodna strona główna i funkcje poczty e-mail:
- Informacje można wygodnie odbierać pocztą elektroniczną i za pośrednictwem strony głównej urządzenia
- Dostęp do potężnej strony głównej urządzenia za pośrednictwem przeglądarki internetowej
- Dane online, dane historyczne, wykresy, wydarzenia i wiele więcej są dostępne bezpośrednio ze strony głównej
Duża pamięć danych pomiarowych:
- 128 MB
- 5 000 000 zapisanych wartości
- Zakres zapisu do 2 lat
- Zapis dowolnie konfigurowalny

DANE TECHNICZNE

Główne informacje
Waga 350G (0.77 Ib)
Wymiary urządzenia (szer. X wys. X gł.) około.90 x 92 x 107,5 mm (3,54 x 3,62 x 4,23 cala) (zgodnie z DIN 43871: 1992)
Pozycja montażowa Każda
Klasa palności obudowy UL 94V-0
Mocowanie / montaż Szyna DIN 35 mm (zgodnie z IEC / EN60999-1, DIN EN 50022)
Bateria Typ Litowa CR2032, 3 V (atest iaw UL 1642)
Żywotność podświetlenia (opcja) 40000 h (50% początkowej jasności)
Warunki środowiskowe  Urządzenie przeznaczone jest do instalacji stacjonarnej odpornej na warunki atmosferyczne i spełnia warunki eksploatacji zgodne z normą DIN IEC 60721-3-3.
Zakres temperatur pracy –10 ° C do +55 ° C (14 ° F… do 131 ° F)
Wilgotność względna 5 do 95% (przy + 25 ° C / 77 ° F) bez kondensacji
Stopień zanieczyszczenia 2
Wysokość eksploatacji 0 do 2000 m nad poziomem morza
Pozycja montażowa Każda
Wentylacja wentylacja wymuszona nie jest wymagana
Transport i przechowywanie  Poniższe informacje dotyczą urządzeń, które są transportowane lub przechowywane w oryginalnym opakowaniu.
Swobodny spadek 1m
Temperatura –20 ° C do +70 ° C (–4 ° F… do 158 ° F)
Napięcie zasilania  Napięcie zasilania należy podłączyć do urządzenia przez bezpiecznik z atestem UL / IEC (6A Char. B).
Opcja 230 V:  Zakres nominalny  Zakres roboczy  Pobór mocy  Kategoria przepięciowa 95 V do 240 V (50/60 Hz) / DC 135 V do 340 V  ± 10% zakresu znamionowego  maks.3,2 W / 9 VA  300 V KAT.II
Opcja 90 V (bez aprobaty UL):  Zakres nominalny  Zakres roboczy  Pobór mocy  Kategoria przepięciowa 50 V do 110 V (50/60 Hz) / DC 50 V do 155 V  ± 10% zakresu znamionowego  maks.3,2 W / 9 VA  300 V KAT.II
Opcja 24 V:  Zakres nominalny  Zakres roboczy  Pobór mocy  Kategoria przepięciowa 20 V do 50 V (50/60 Hz) / DC 20 V do 70 V  ± 10% zakresu znamionowego  maks.5 W / 8 VA  150 V KAT.II
Zdolność przyłączeniowa zacisków (napięcie zasilania)  Możliwe do podłączenia przewody. Do jednego zacisku można podłączyć tylko jeden przewód!
Jednordzeniowy, wielordzeniowy, drobnozwojowy 0.08 – 2.5 mm2 , AWG 28 – 12
Kołki zaciskowe, osłona końca rdzenia 1.5 mm2, AWG 16
Stopień ochrony  Klasa ochrony II zgodnie z IEC 60536 (VDE 0106, część 1), tzn. Nie jest wymagane podłączenie przewodu uziemiającego!
Ochrona przed wnikaniem ciał stałych i wody IP20 zgodnie z EN60529 wrzesień 2014, IEC60529: 2013
Wejścia cyfrowe
Maksymalna częstotliwość licznika (wejście impulsowe S0) 20Hz
Wejście przełączające
Obecny sygnał wejściowy 18 V do 28 V DC (typowo 4 mA)
Brak sygnału wejściowego 0 do 5 V DC, prąd mniejszy niż 0,5 mA
Czas odpowiedzi (program Jasic) 200ms
Długość kabla do 30 m nieekranowany, od 30 m ekranowany
Wyjścia cyfrowe  2 wyjścia cyfrowe; przekaźniki półprzewodnikowe, nie odporne na zwarcia
Napięcie przełączania max. 60 V DC, 30 V AC
Prąd przełączania max. 50 mAeff AC/DC
Czas odpowiedzi (program Jasic) 200 ms
Wyjście spadków napięcia 20 ms
Wyprowadzanie zdarzeń przekroczenia napięcia 20 ms
Częstotliwość przełączania max. 20 Hz
Długość kabla do 30 m nieekranowany, od 30 m ekranowany
Zdolność przyłączeniowa zacisków  Możliwe do podłączenia przewody.
Jednordzeniowy, wielordzeniowy, drobnozwojowy 0.08 – 1.5 mm2
Kołki zaciskowe, osłona końca rdzenia 1 mm2 Do każdego zacisku należy podłączyć tylko jeden przewód!
Wejście pomiaru temperatury  Pomiar 3-przewodowy
Czas aktualizacji Około 200 ms
Podłączane czujniki PT100, PT1000, KTY83, KTY84
Całkowite obciążenie (czujnik + kabel) Max 4 kOhm
Długość kabla do 30 m nieekranowany, od 30 m ekranowany
Sensor type Temperature range Resistor range Measurement uncertainty
KTY83 -55 °C do +175 °C (–67 °F ..to 347 °F) 500 Ohm do 2.6 kOhm ± 1.5% rng1)
KTY84 -40 °C do +300 °C (–40 °F ..to 572 °F) 350 Ohm do 2.6 kOhm ± 1.5% rng1)
PT100 -99 °C do +500 °C (–146.2 °F ..to 932 °F) 60 Ohm to 180 Ohm ± 1.5% rng1)
PT1000 -99 °C do +500 °C (–146.2 °F ..to 932 °F) 600 Ohm do 1.8 kOhm ± 1.5% rng1)
Zdolność przyłączeniowa zacisków (wejście pomiaru temperatury)
Jednordzeniowy, wielordzeniowy, drobnozwojowy 0.08 – 1.5 mm2
Kołki zaciskowe, osłona końca rdzenia 1 mm2 Do każdego zacisku należy podłączyć tylko jeden przewód!
Wejścia pomiaru napięcia
Trójfazowe systemy 4-przewodowe (LN / LL) max. 277 V / 480 V
Trójfazowe systemy 3-przewodowe (LL) max. 480 V
Rozkład 0.01 V
Zakres pomiarowy LN 01) do 600 Vrms
Zakres pomiarowy LL 01) do 1000 Vrms
Współczynnik szczytu 2 (związane z 480 Vrms)
Kategoria przepięciowa 300 V CAT III
Skok napięcia pomiarowego 4 kV
Ochrona pomiaru napięcia 1 – 10 A
Impedancja 4 MOhm / faza
Pobór energii Okolo 0,1 VA
Częstotliwość próbkowania 20 kHz / fazę
Stany nieustalone > 50 μs
Częstotliwość drgań podstawowych 45 Hz do 65 Hz
– Rozdzielczość 0.001 Hz
1) Urządzenie UMG może określać zmierzone wartości tylko wtedy, gdy napięcie LN większe niż 10 Veff lub napięcie LL większe niż 18 Veff jest przyłożone do co najmniej jednego wejścia pomiaru napięcia.
Wejścia pomiarowe prądu
Prąd znamionowy 5 A
Prąd znamionowy 6 A
Ochrona podczas pomiaru bezpośredniego (bez przekładnika prądowego) 6 A, char. B (zatwierdzony iaw UL / IEC)
Rozdzielczość na wyświetlaczu 10 mA
Zakres pomiaru 0.005 do 7 Arms
Współczynnik szczytu 2 (związane z 6 ramionami)
Kategoria przepięciowa 300 V CAT III
Skok napięcia pomiarowego 4 kV
Pobór energii około.0,2 VA (Ri = 5 MOhm)
Przeciążenie przez 1 sek. 100 A (sinusoidalny)
Częstotliwość próbkowania 20 kHz
Dokładność pomiaru kąta fazowego 0.15°
Zdolność przyłączeniowa zacisków (pomiar prądu i napięcia)  Możliwe do podłączenia przewody.Do jednego zacisku można podłączyć tylko jeden przewód!
Jednordzeniowy, wielordzeniowy, drobnozwojowy 0.08 – 4 mm2, AWG 28 – 12
Kołki zaciskowe, osłona końca rdzenia 2.5 mm2 , AWG 14
Interfejs RS232
Połączenie 5-pinowe zaciski śrubowe
Protokół Modbus RTU / slave
Prędkość przesyłu danych 9.6 kbps, 19.2 kbps, 38.4 kbps, 57.6 kbps, 115.2 kbps
Interfejs RS485
Połączenie 2-pinowe zaciski śrubowe
Protokół Modbus RTU / slave, Modbus RTU / master
Prędkość przesyłu danych 9.6 kbps, 19.2 kbps, 38.4 kbps, 57.6 kbps, 115.2 kbps,  921.6 kbps
Interfejs Profibus (opcjonalnie)
Połączenie SUB D 9-stykowe
Protokół Profibus DP / V0 zgodnie z EN 50170
Prędkość przesyłu danych 9.6 kBaud to 12 MBaud
Interfejs Ethernet
Połączenie RJ45
Funkcja Brama Modbus, wbudowany serwer sieciowy (HTTP)
Protokoły TCP / IP, EMAIL (SMTP), klient DHCP (BootP), Modbus / TCP (port 502), ICMP (ping), NTP, TFTP, Modbus RTU przez Ethernet (port 8000), FTP SNMP.
Niepewność pomiaru  Niepewność pomiaru na urządzeniu dotyczy następujących zakresów pomiarowych.Zmierzona wartość musi mieścić się w określonych granicach. Niepewność pomiaru nie jest określona poza tymi granicami.
Zmierzona wartość Niepewności pomiaru
Napięcie ± 0,2% zgodnie z DIN EN 61557-12: 2008
Aktualny L ± 0,25% zgodnie z normą DIN EN 61557-12: 2008
Aktualny N ± 1% zgodnie z DIN EN 61557-12: 2008
Moc ± 0,4% zgodnie z DIN EN 61557-12: 2008
Harmoniczne U, I Klasa 1, DIN EN 61000-4-7
Energia czynna
Przekładnik prądowy ../5 A Klasa 0,5S (DIN EN62053-22: 2003, IEC62053: 22: 2003)
Przekładnik prądowy ../1 A Klasa 1 (DIN EN62053-21: 2003, IEC62053: 21: 2003)
Energia bierna
Przekładnik prądowy ../5 A Klasa 2 (DIN EN62053-23: 2003, IEC62053: 23: 2003))
Przekładnik prądowy ../1 A Klasa 2 (DIN EN62053-23: 2003, IEC62053: 23: 2003)
Frequency ± 0.01 Hz
Internal clock ±1 minute/month (18° C to 28° C) (64,4 °F ..to 82,4 °F)
Specyfikacja ma zastosowanie w następujących warunkach:  • coroczna ponowna kalibracja,  • czas nagrzewania wynoszący 10 minut,  • temperatura otoczenia od 18 do 28 ° C (64,4 ° F .. do 82,4 ° F).  Jeśli urządzenie pracuje poza zakresem 18 do 28 ° C (64,4 ° F .. do 82,4 ° F), należy uwzględnić dodatkowy błąd pomiarowy wynoszący ± 0,01% zmierzonej wartości na odchylenie ° C. konto
Oprogramowanie
Aktualizacja Aktualizacja za pomocą oprogramowania do monitorowania sieci energetycznej GridVis®. Pobieranie oprogramowania (bezpłatnie) ze strony internetowej: www.janitza.com
Komentarz: Szczegółowe informacje techniczne można znaleźć w instrukcji obsługi i na liście adresów Modbus.

CHARAKTERYSTYKA

→Komunikacja:
– Profibus (DP / V0)
– Modbus (RTU, UDP, TCP, Gateway)
– TCP / IP • BACnet (opcjonalnie)
– HTTP (konfigurowalna strona główna)
– FTP (transfer plików)
– SNMP • TFTP
– NTP (synchronizacja czasu)
– SMTP (funkcja poczty elektronicznej)
– DHCP
→Interfejsy:
– Ethernet
– RS232
– RS485
→Dokładność pomiaru:
– Energia: klasa 0,5S (… / 5 A)
– Prąd: 0,2%
– Napięcie: 0,2%
→Zarządzanie zapotrzebowaniem szczytowym (opcja):
– Do 64 stopni wyłączania
→Jakość energii:
– Harmoniczne do 40-tej harmonicznej
– Krótkotrwałe przerwy (> 20 ms)
– Rejestrator stanów przejściowych (> 50 μs)
– Prądy rozruchowe (> 20 ms)
– Asymetria
– Rejestracja wartości skutecznej pełnej fali (do 4,5 min)
→Sieci:
– Sieci IT, TN, TT
– Sieci 3 i 4-fazowe
– Do 4 sieci jednofazowych
→Pamięć danych pomiarowych:
– 128 MB pamięci Flash
→Język programowania:
– Jasic®
→2 wejścia cyfrowe:
– Wejście impulsowe
– Wejście logiczne
– Monitorowanie stanu
– Przełączanie HT / LT
→2 wyjścia cyfrowe:
– Wyjście impulsowe kWh / kvarh
– Wyjście przełączające
– Wyjście wartości progowej
– Wyjście logiczne
(rozszerzalne za pomocą zewnętrznych modułów I / O, patrz moduły FBM w rozdziale 05)
→Pomiar temperatury:
– PT100, PT1000, KTY83, KTY84
→Oprogramowanie do monitorowania sieci energetycznej:
– Bezpłatne GridVis®-Basic

DO POBRANIA

Instrukcja obsługi UMG 604 – j.angielski

Karta katalogowa UMG 604-PRO – j.angielski

Lista adresów Modbus UMG 604

Konfiguracja GridVis UMG 604

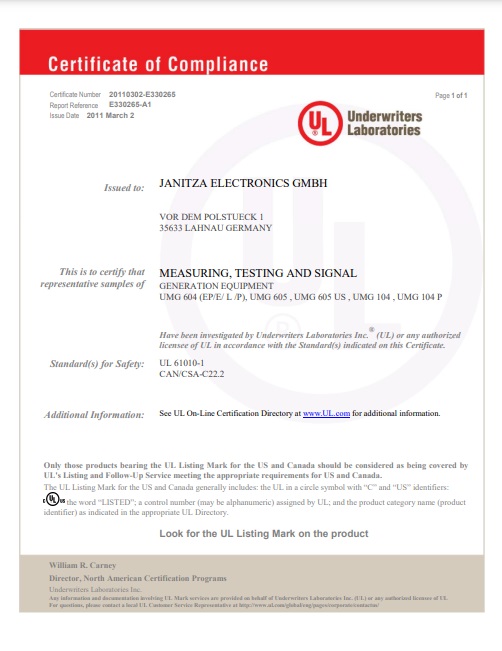

CERTYFIKAT

GŁÓWNE CECHY

→ HARMONICZNE
Harmoniczne powstają w wyniku pracy urządzeń o charakterystyce nieliniowej, np. transformatorów nasyconych, żarówek energooszczędnych, przetwornic częstotliwości i układów energoelektronicznych. Powodują one obciążenie sieci z powodu dodatkowych prądów i mogą wpływać na działające urządzenia, a nawet je niszczyć. Takie sprzężenie zwrotne w sieci można wykryć i udokumentować za pomocą analizatorów jakości zasilania.

→ STRONA GŁÓWNA URZĄDZENIA POMIAROWEGO
Serwer internetowy urządzenia pomiaroweg
o zapewnia szeroki zakres danych w przyjaznym dla użytkownika formacie. Użytkownik nie musi instalować żadnego oprogramowania na swoim komputerze; wystarczy zwykła przeglądarka internetowa. Użytkownik wprowadza adres IP urządzenia pomiarowego w pasku adresu URL przeglądarki, a strona główna urządzenia pomiarowego jest wyświetlana na ekranie. Oprócz nowoczesnej strony głównej, dostępne są aplikacje dla rozszerzonego zakresu funkcji.

→ JASIC®
Użytkownik może używać graficznego języka programowania Jasic® do dodawania własnych funkcji do urządzenia pomiarowego UMG. Równolegle może działać do siedmiu dowolnie konfigurowalnych programów użytkownika, np. monitorujących procesy lub powiadamiających o osiągnięciu określonych wartości progowych. Oprócz opcji programowania graficznego, użytkownik może również zaprogramować kod źródłowy bezpośrednio w języku JASIC.

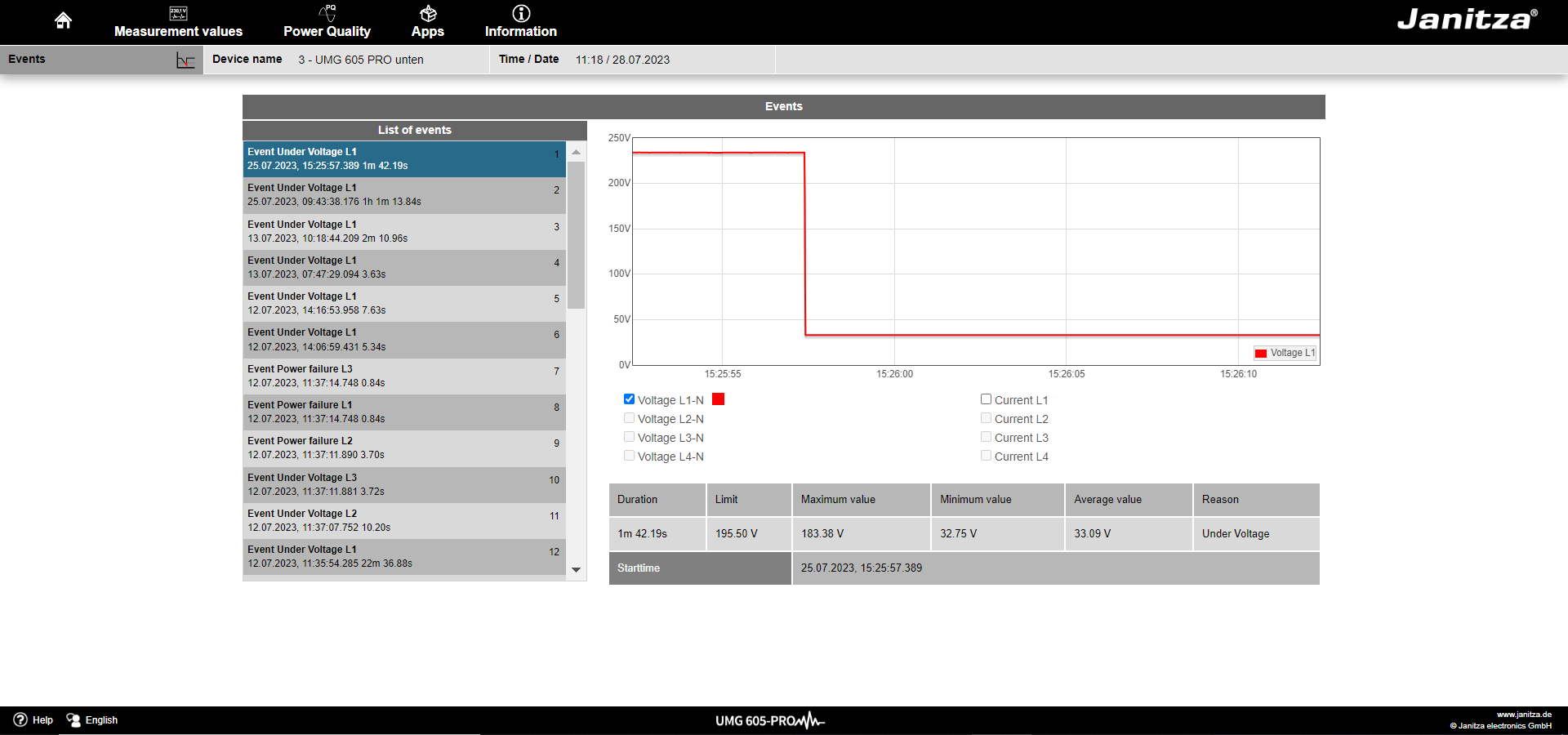

→ ZDARZENIA
Zdarzenia to krótkotrwałe wzrosty napięcia, spadki napięcia, wzrosty prądu lub krótkotrwałe przerwy (np. w wyniku uderzenia ptaka lub zwarcia). Urządzenia pomiarowe UMG mogą bezpiecznie rejestrować i przetwarzać zdarzenia od 20 ms i stany nieustalone od 50 μs. W ten sposób można zidentyfikować i przeanalizować przyczyny wahań jakości zasilania.

→ ETHERNET-MODBUS-GATEWAY
Bramka Ethernet Modbus może być używana do łatwego włączania urządzeń Modbus RTU, które są podłączone do urządzenia nadrzędnego jako urządzenia podrzędne w architekturze Ethernet. Jest to również możliwe za pośrednictwem interfejsu Modbus RTU dla urządzeń o identycznych formatach plików i pasujących kodach funkcji.

→ PAMIĘĆ
Wiele urządzeń pomiarowych UMG posiada własną pamięć zawierającą typowe zakresy zapisu do 2 lat. Zapis jest dowolnie konfigurowalny. Pamięć o pojemności 128 megabajtów może zarejestrować około 5 000 000 wartości.

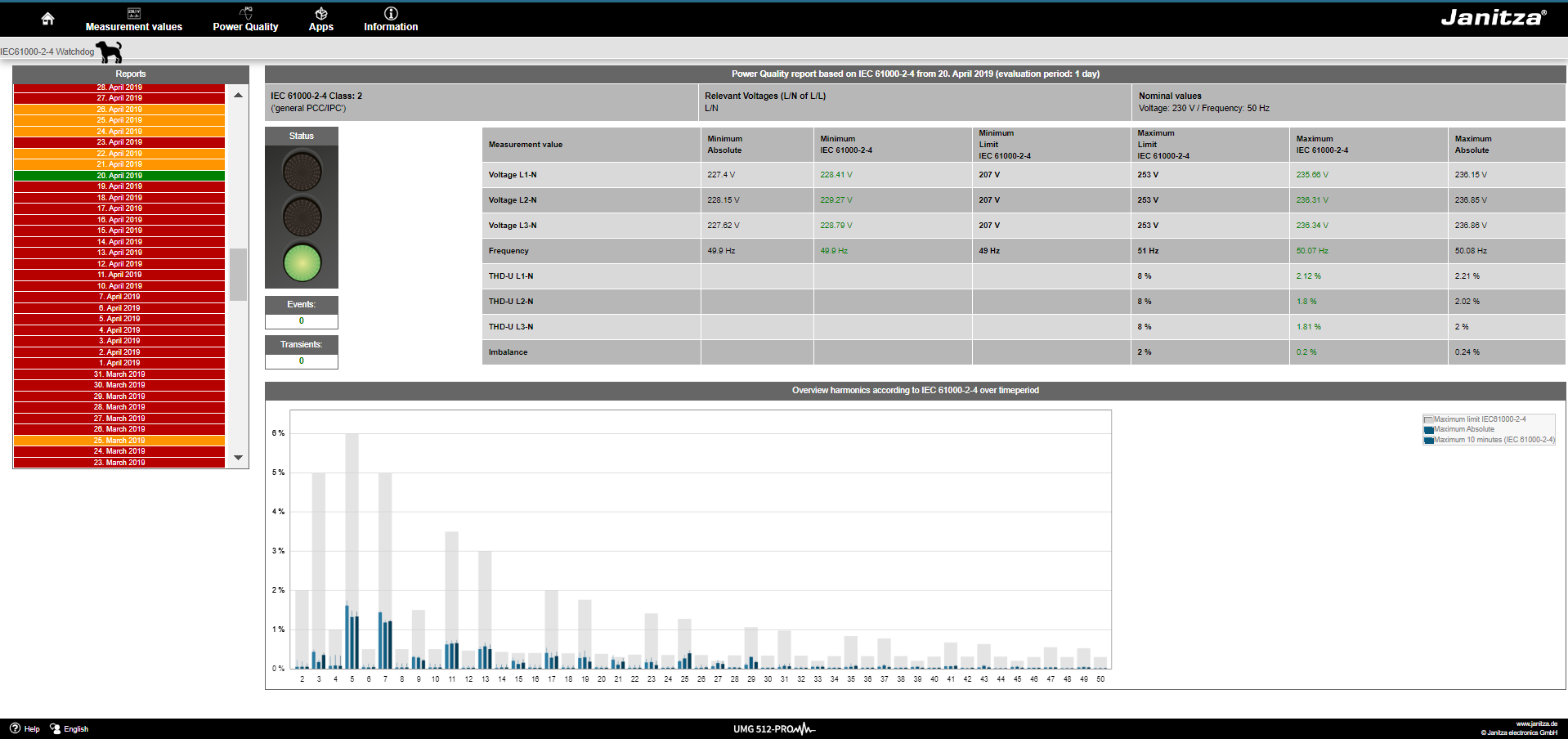

APLIKACJE - INTELIGENTNE ROZSZERZENIA

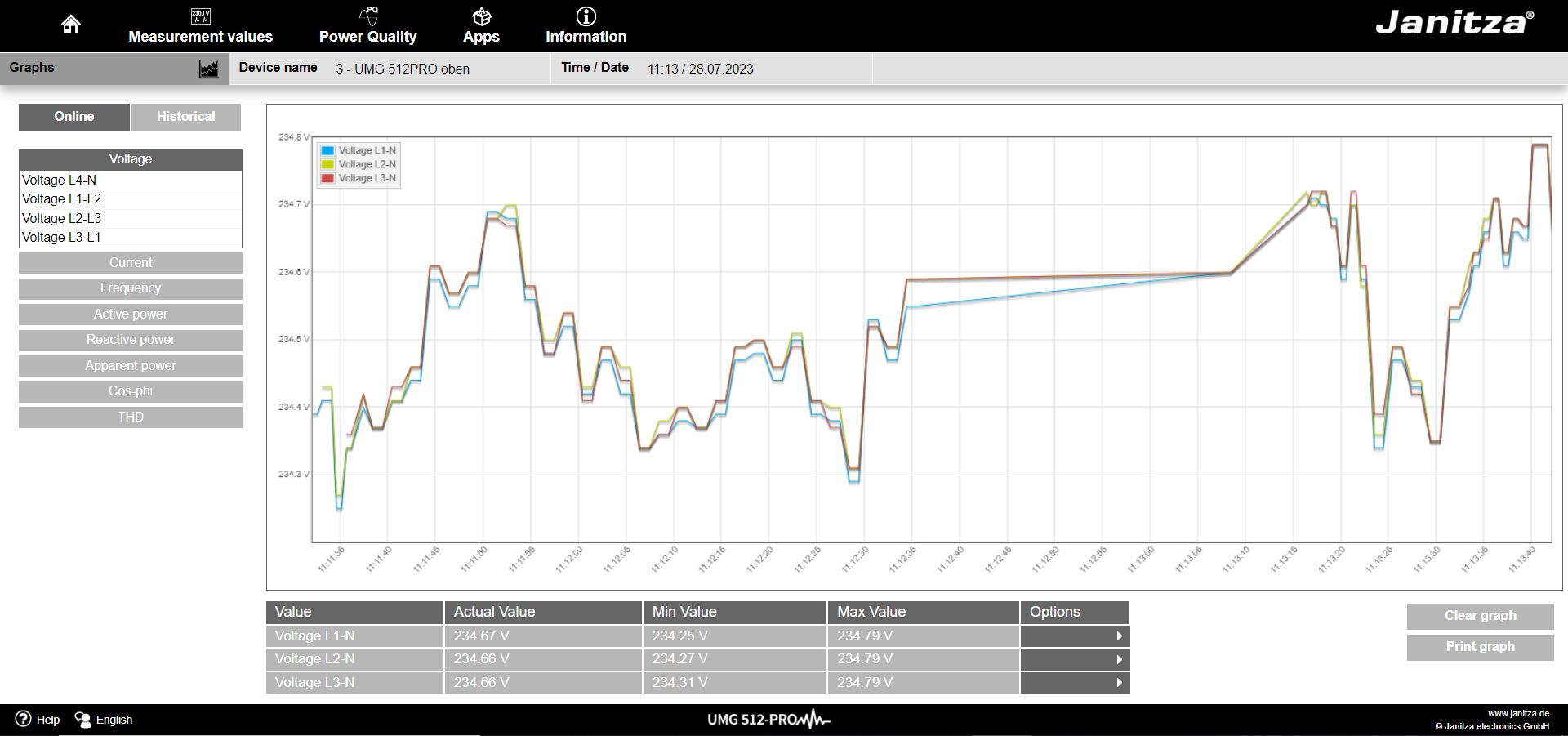

→ MONITOR POMIARÓW
Konfigurowalne wyświetlanie bieżących i historycznych wartości pomiarowych z automatycznym skalowaniem. Graficzna reprezentacja na stronie głównej urządzenia bez konieczności instalacji dodatkowego oprogramowania.

→ IEC 61000-2-4 WATCHDOG PRO LIGHT
Stałe monitorowanie jakości zasilania w oparciu o normę EC 61000-2-4 w sieciach energetycznych klientów.

Za pomocą aplikacji urządzenia pomiarowe Janitza są rozszerzane o nowe funkcje. Wszystkie aplikacje mogą być przesyłane za pomocą menedżera urządzeń (część składowa GridVis®) i za pośrednictwem urządzeń podłączonych do sieci Ethernet – tylko do jednego urządzenia lub do wielu urządzeń pomiarowych jednocześnie.
Janitza wyposażyła serię PRO w aplikacje w celu zwiększenia możliwości urządzeń pomiarowych. Dzięki połączeniu urządzeń pomiarowych, aplikacji i oprogramowania, dane pomiarowe są łatwiej interpretowane i dostępne dla użytkownika w dowolnym czasie i miejscu. Pozwala to uniknąć czasochłonnych i kosztownych obliczeń ręcznych.
Aplikacje rozszerzają, na przykład, narzędzia do analizy i wizualizacji, za pomocą których zdarzenia napięciowe oparte na „IEC 61000-2-4” mogą być analizowane i odtwarzane na własnej stronie głównej urządzenia. Proste funkcje prezentacji (np. funkcja sygnalizacji świetlnej) sprawiają, że usterki są widoczne w odpowiednim czasie. Umożliwia to interwencję w odpowiednim czasie, dzięki czemu procesy operacyjne mogą być kontynuowane bez zakłóceń.
Ponadto możliwe jest również wdrożenie dalszych modułów funkcyjnych, monitorowanie wartości progowych i wysyłanie komunikatów o usterkach za pośrednictwem poczty elektronicznej.


MONITOR POMIAROWY:
 KONFIGUROWALNE WYŚWIETLANIE BIEŻĄCYCH I HISTORYCZNYCH WARTOŚCI POMIAROWYCH Z AUTOMATYCZNYM SKALOWANIEM. GRAFICZNA REPREZENTACJA NA STRONIE GŁÓWNEJ URZĄDZENIA BEZ KONIECZNOŚCI INSTALACJI DODATKOWEGO OPROGRAMOWANIA.
• Aplikacja "Monitor pomiarów" wyświetla zdefiniowany przez użytkownika wybór wartości mierzonych w czasie rzeczywistym, a także historyczne wartości mierzone z pamięci wewnętrznej, w postaci wykresów na stronie głównej urządzenia Janitza UMG. Najważniejsze dla użytkownika wartości pomiarowe są wyświetlane graficznie w atrakcyjny wizualnie sposób za pomocą funkcji "przeciągnij i upuść". Okno czasowe historycznych danych pomiarowych może być skalowane przez użytkownika bezpośrednio na wykresie. Szczegółowy widok wykresów jest zatem interaktywny. Skalowanie jest automatyczne podczas wyświetlania wartości mierzonych w czasie rzeczywistym. Oprócz kodowania kolorystycznego prezentacji wykresu, możliwe jest również eksportowanie wykresów jako plików graficznych. Dane mogą być łatwo analizowane na pierwszy rzut oka za pomocą tego graficznego przygotowania. Rozwiązanie internetowe oferuje zalety stałej dostępności, zarówno na mobilnych urządzeniach końcowych, jak i na komputerach.
KORZYŚCI:
•Dostęp do bieżących i historycznych wartości pomiarowych
•Wyświetlacz ze skalowalną podstawą czasu
•Szybka i łatwa obsługa dzięki funkcji "przeciągnij i upuść"
•Rozwiązanie internetowe bez konieczności instalacji dodatkowego oprogramowania
•Możliwość wywoływania na różnych urządzeniach, takich jak PC, laptop, tablet i smartfon


→ EC 61000-2-4 WATCHDOG PRO LIGHT:
STAŁE MONITOROWANIE JAKOŚCI ZASILANIA ZGODNIE Z NORMĄ IEC 61000-2-4 W SIECIACH ENERGETYCZNYCH KLIENTÓW.
• Norma "IEC 61000-2-4" określa limity dla przemysłowych i prywatnych systemów dystrybucji energii. Stanowi ona normę przewodnią dla wielu norm konstrukcyjnych produktów i maszyn oraz definiuje poziomy odporności na zakłócenia napięcia, które muszą być spełnione przez maszyny i systemy w operacjach przemysłowych we wszystkich stanach roboczych. Jeśli poziom ten zostanie przekroczony - w szczególności w dłuższych okresach czasu - może to prowadzić do awarii, niepotrzebnych kosztów napraw, a nawet przestojów w produkcji.
Ciągłe monitorowanie jakości zasilania we wszystkich systemach technicznych zgodnie z normą IEC 61000-2-4 jest konieczne w celu zagwarantowania bezawaryjnej pracy zainstalowanych systemów i maszyn.
Aplikacja Janitza "IEC 61000-2-4 Watchdog" automatycznie przeprowadza złożoną analizę danych pomiarowych zgodnie z wartościami progowymi norm dla użytkownika.

KORZYŚCI:
• Zintegrowana funkcja watchdog do automatycznej interpretacji norm i monitorowania wartości progowych
• Brak konieczności przesyłania dużych ilości danych pomiarowych z urządzenia pomiarowego do systemu hosta
• Analiza jakości sieci bez kompleksowej wiedzy na temat PQ
• Szybkie wykrywanie zdarzeń niezgodnych z umowami jakościowymi
• Zgodny z normami i ciągły monitoring w celu ochrony zainstalowanych systemów firmy.




STRONA GŁÓWNA URZĄDZENIA

→ OCENA DOSTĘPNA PRZEZ CAŁY CZAS
Każde urządzenie pomiarowe ma zintegrowany serwer sieciowy, który ma oddzielną stronę główną. Urządzenie pomiarowe może być obsługiwane w taki sam sposób za pośrednictwem strony głównej, jak za pomocą wyświetlacza urządzenia.
Co więcej, można również wywołać obszerne bieżące i historyczne dane pomiarowe, w tym analizę jakości energii. Zaletą strony głównej urządzenia jest stała dostępność danych pomiarowych – bez wcześniejszej instalacji oprogramowania.
Użytkownik może natychmiast uzyskać przegląd wszystkich danych energetycznych. Strona główna urządzenia może być wyświetlana na dowolnym urządzeniu końcowym i zostanie dostosowana do funkcji urządzenia (Responsive Design).
Prosta obsługa jest możliwa dzięki jednolitej konstrukcji oprogramowania wizualizacyjnego GridVis® i strony głównej urządzenia.

KORZYŚCI:
•Dostęp do rozbudowanej strony głównej urządzenia za pośrednictwem przeglądarki internetowStała dostępność danych pomiarowycBrak konieczności instalacji oprogramowania
•Dane online, dane historyczne itp. mogą być wywoływane bezpośrednio przez stronę główną urządzenia
• Możliwość rozszerzenia funkcji za pomocą aplikacji
• Zdalna obsługa wyświetlacza urządzenia za pośrednictwem strony głównej
• Zintegrowany czujnik PQ
• Hiperłącza dostarczają bardziej szczegółowych informacji
• Zintegrowany monitor wartości mierzonych
• Przegląd zdarzeń i stanów nieustalonych w sieci
• Wygodny wybór trybu obliczeniowego do wyświetl

NUMERY ARTYKUŁÓW

UMG 604-PRO
Napięcie zasilania
95 … 240 V AC, 135 … 340 V DC

5216201 (UL)
(Interfejs Profibus)


UMG 604-PRO
Napięcie zasilania
20 … 50 V AC, 20 … 70 V DC

5216221 (UL)
(Interfejs Profibus)


UMG 604-PRO
Napięcie zasilania
95 … 240 V AC, 135 … 340 V DC

5216202 (UL)


UMG 604-PRO
Napięcie zasilania
50 … 110 V AC, 50 … 155 V DC

5216012


UMG 604-PRO
Napięcie zasilania
20 … 50 V AC, 20 … 70 V DC

5216222 (UL)




Zobacz również:
