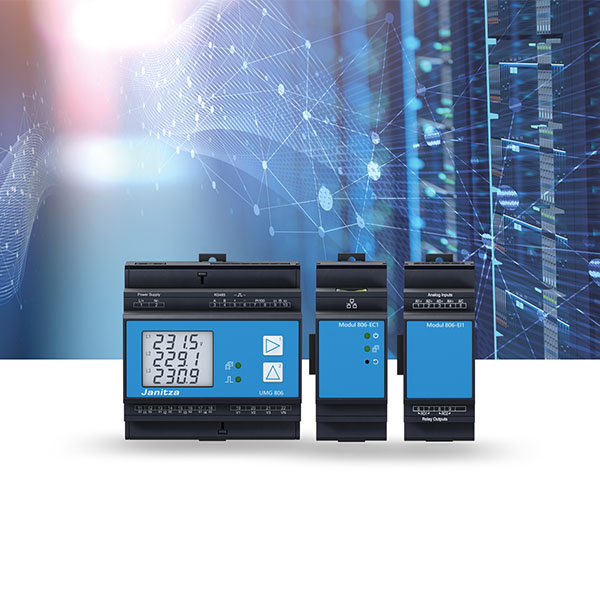

Analizator parametrów sieci UMG 806

93.00

Obszary zastosowań:

– Centra danych

– Przemysłowe systemy dystrybucji energii

– Instalacja budynkowa na tablicach rozdzielczych, wyłącznikach i systemach szyn zbiorczych

SKU: 0001-44 Kategoria:

Opis

Główne cechy:

  • Jakość energii:
    – Prąd harmonicznych do 31. harmonicznej
    – Asymetria
    – Współczynnik zniekształceń THD-U / THD-I
  • Komunikacja:
    – Szybka, ekonomiczna i niezawodna komunikacja dzięki połączeniu z istniejącą architekturą Ethernet
    – Wysoka elastyczność dzięki zastosowaniu otwartych standardów
    – Łatwa integracja danych pomiarowych z podstawowego urządzenia
  • Urządzenia pomiarowe o dokładności 0,2% (V), klasa kWh 0,5S :
    – Częstotliwość próbkowania 8 kHz / faza (V)
    – Niezawodna dokładność pomiaru 0,2% (I)
    – Klasa energii czynnej (kWh): 0,5S

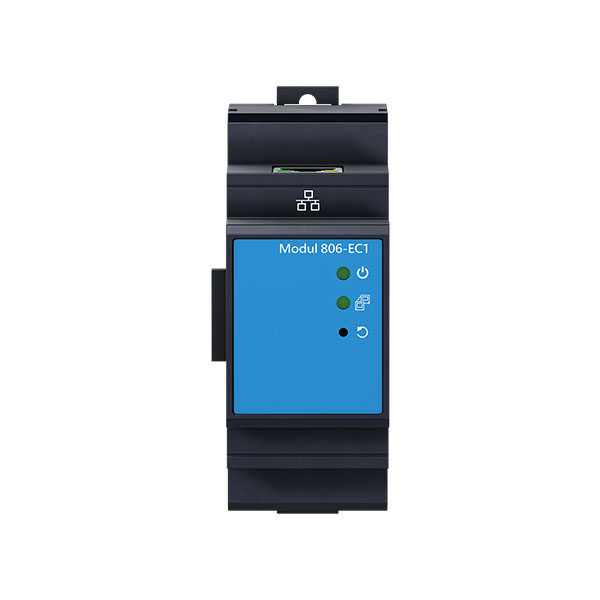

  • Modułowa rozbudowa instalacji
    – Łatwa rozbudowa instalacji dzięki modułom z dodatkowymi wejściami i wyjściami
    – Optymalizacja przestrzeni dzięki zwartej konstrukcji

Dane techniczne

Nr katalogowy 14.02.015
Napięcie zasilania 80 … 270 V AC; 80 … 270 V DC
Warunki otoczenia
Temperatura pracy –25 °C – 70 °C
Temperatura przechowywania –30 °C – 80 °C
Wilgotność reaktywna ≤ 95% RH, bez kondensacji
Wysokość robocza ≤ 2500 m
Poziom przeciwdziałania zanieczyszczeniom Brak gazu korozyjnego
Klasa ochrony IP20
Izolacja >100 MΩ
Tryb wyświetlania Segmentowy wyświetlacz LCD
Zasilacz roboczy
Zakres nominalny AC/DC (80-270) V
Pobór energii ≤ 7 VA
Wytrzymałość przepięciowa ≥ 2 kV AC
Bezpiecznik zewnętrzny 0.5 A
Wejście napięciowe
Zakres nominalny 3 x 230 V / 400 V
Rozkład 0.1 V
Impedancja ≥ 1.7 MΩ/ faza
Pobór energii ≤ 0,1 VA / faza
Przepięcie Ciągły: 1,2 x Vn, 10 s: 2 x Vn
Częstotliwość 45–65 Hz
Bezpiecznik zewnętrzny 0.5 A
Bieżące wejście
Zakres nominalny 3 x 5 A / 3 x 1 A
Rozkład 1 mA
Impedancja ≤ 20 mΩ/faza
Pobór energii ≤ 0.2 VA/faza
Przetężenie Ciągły: 1,2 x In, 5 s: 10 x In
Wyjście impulsowe energii
Szerokość impulsu 80 ms ± 20%
Maks. napięcie na zaciskach 35 V
Maks. prąd terminala 10 mA
Częstotliwość impulsów ≤ 10 Hz
Obiekt wyjściowy Importuj energię czynną
Interfejs komunikacyjny
Interfejs fizyczny RS485
Szybkość komunikacji do 38,4 kb / s
Protokół komunikacyjny Modbus-RTU
Napięcie izolacji 2.0 kV AC
Zegar czasu rzeczywistego
Błąd ≤ 0,5 s / dzień
Temperatura
Typ PT100
Oprogramowanie
Aktualizacja Aktualizacja za pomocą oprogramowania do monitorowania sieci energetycznej GridVis® Pobieranie oprogramowania sprzętowego (bezpłatnie) ze strony internetowej: www.janitza.com
Komentarz: Szczegółowe informacje techniczne można znaleźć w instrukcji obsługi i na liście adresów Modbus.

Charakterystyka

Charakterystyka:

  • Komunikacja:
    – Modbus TCP – na moduł
    – SNMP V2c – na moduł
  • Interfejsy:
    – RS485
  • Sieci:
    – Sieci IT, TN, TT
    – Sieci 3- i 4-fazowe
  • Urządzenia peryferyjne:
    – 4 kanały napięciowe / 4 prądowe
    – Pomiar prądu resztkowego
    – Wejście termistorowe
    – Wyjście impulsowe
  • Jakość energii:
    – Prąd harmonicznych do 31.harmonicznej
  • Modułowość:
    – Dostępne moduły rozszerzeń
  • Dokładność pomiaru:
    – Energia czynna: 0,5S
  • Oprogramowanie do monitorowania sieci energetycznej:
    – Bezpłatna kopia GridVis®-Basic
