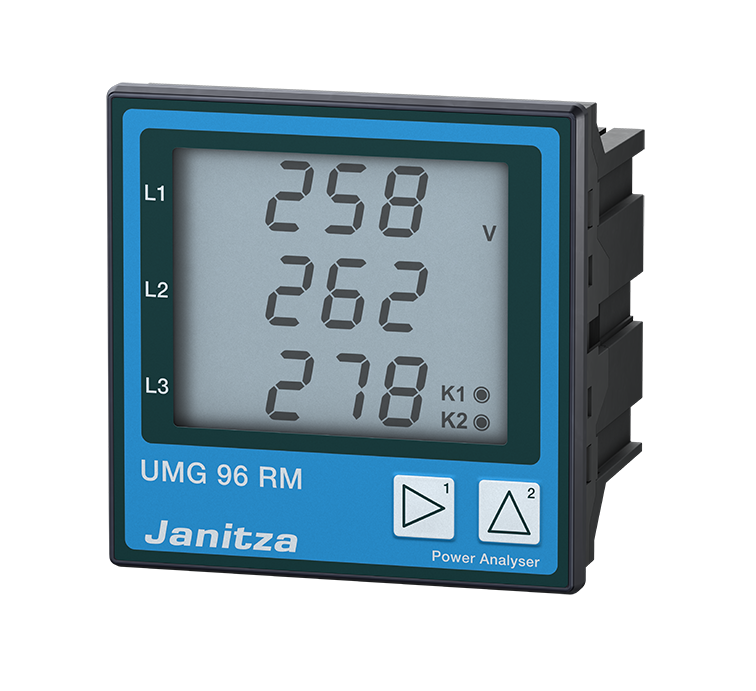

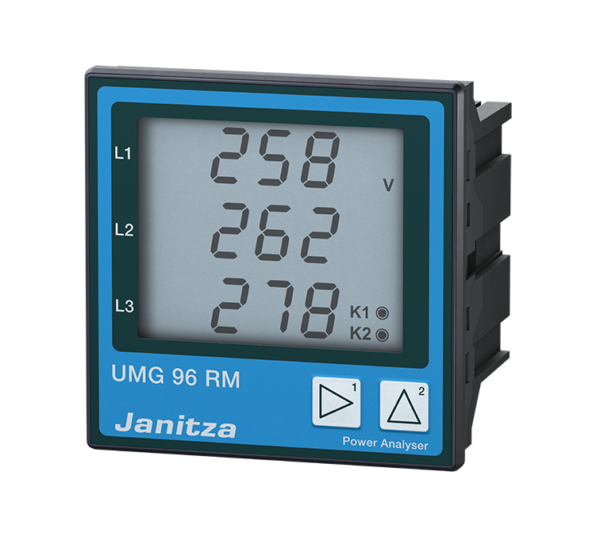

Multifunkcyjny Analizator Janitza UMG 96 RM-P 52.22.064
UMG 96 RM-P to najnowszej generacji przyrząd pomiarowy, który nadaje się do pomiaru, rejestracji i monitorowania parametrów elektrycznych (True-RMS) w sieciach niskiego i średniego napięcia (układy 1- i 3-fazowe z przewodem neutralnym).
Opis produktu
- Szczególne zalety:
– Kompaktowa konstrukcja oszczędza miejsce i koszty podczas instalacji
– Bezproblemowa i długotrwała rejestracja dzięki dużej pamięci danych pomiarowych lub poprzez akwizycję danych online (np. GridVis®-Service)
– Wysokie bezpieczeństwo i redundancja danych
– Wszechstronne opcje i protokoły komunikacyjne
– Wielopłaszczyznowy, predefiniowane raporty do analizy jakości i zużycia energii (przez GridVis®-Service)
– Proste generowanie raportów po naciśnięciu przycisku lub automatycznie zgodnie z ustalonymi harmonogramami
– Precyzyjne wyniki pomiarów zapewniają efektywną infrastrukturę oraz wysoką dostępność produkcji
– Ogólny profil Modbus: dowolne urządzenia i systemy innych producentów obsługujące protokół Modbus mogą być włączane i wizualizowane w rozwiązaniach monitorujących. dane dotyczące energii i profil obciążenia
– Przejrzystość dostaw energii dzięki analizom energetycznym
– Bezpieczniejsze projektowanie systemów dystrybucji energii - Akwizycja danych i profil obciążenia:
– Szczegółowe gromadzenie danych dotyczących energii i profilu obciążenia
– Większa przejrzystość dostaw energii dzięki analizom energii
– Bezpieczniejsze projektowanie systemów dystrybucji energii - Analiza centrum kosztów:
– Określenie kosztów energii
– Podział i alokacja odbiorców energii - Systemy zarządzania energią (ISO 50001):
– Ciągły wzrost efektywności energetycznej
– Redukcja kosztów
– Wielofunkcyjne analizatory mocy serii UMG 96RM są ważną częścią systemów zarządzania energią - Przejrzystość dostaw energii:
– Większa przejrzystość dzięki wielostopniowemu, skalowalnemu systemowi pomiarowemu
– Akwizycja poszczególnych zdarzeń poprzez ciągły pomiar z wysoką rozdzielczością - Monitorowanie jakości energii:
– Powiadomienie o nieodpowiedniej jakości energii
– Wprowadzenie środków w celu rozwiązania problemów z siecią
– Zapobieganie przestojom w produkcji
– Znacznie dłuższa żywotność sprzętu
– Poprawa zrównoważonego rozwoju - Dokładność pomiaru 0,2% (V), klasa kWh = 0,5S:
– Wysoka częstotliwość próbkowania przy 21,3 kHz
– Niezawodna dokładność pomiaru 0,2% (V)
– Efektywna klasa energetyczna (kWh): 0,5S - Licznik energii z 8 taryfami, energia efektywna i bierna:
– Pomiar energii w 4 kwadrantach, każda z 8 taryfami dla energii skutecznej i biernej
– Bezpieczne i precyzyjne pozyskiwanie wartości roboczych dla poszczególnych obciążeń elektrycznych, - Opcje komunikacji: Ethernet, Profibus, Modbus, M-Bus, …
– Liczne interfejsy i protokoły, gwarantujące łatwe połączenie systemowe (system zarządzania energią, PLC, SCADA, BMS) - Duża pamięć danych pomiarowych:
– Możliwość zapisywania danych pomiarowych przez bardzo długi czas
– Rejestracja dowolnie konfigurowana przez użytkownika - Analizator harmonicznych:
– Analiza harmonicznych do 40. harmonicznej
– Informacje o jakości energii, zakłóceniach w sieci i możliwych „zanieczyszczających sieci” - Wtykowe zaciski śrubowe:
– Wygodny montaż nawet w ciasnych przestrzeniach - Podświetlenie:
– Duży, kontrastowy wyświetlacz LCD z podświetleniem
– Bardzo dobra czytelność i intuicyjna obsługa, nawet przy słabym oświetleniu - Urządzenie podstawowe:
– Interfejs RS485 z protokołem Modbus i 2 wyjściami cyfrowymi umożliwia szybkie i niedrogie monitorowanie jakości i zużycia energii - Profibus i cyfrowe wejścia / wyjścia:
– Połączenie Profibus jest używane w systemach, w których UMG 96RM-P ma zostać włączony do środowiska automatyki (sterowniki PLC) - M-Bus:
– UMG 96RM-M można w prosty i ekonomiczny sposób zintegrować z systemami zbierania danych o zużyciu za pośrednictwem połączenia M-Bus.
– M-Bus służy przede wszystkim do gromadzenia danych o zużyciu z różnych liczników zużycia, takich jak woda, gaz, ciepło lub prąd. - Ethernet (TCP / IP) z UMG 96RM-EL:
– Prosta integracja z siecią Ethernet (LAN)
– Szybka i niezawodna komunikacja danych - wejście przekładnika prądowego:
– Ciągłe monitorowanie przewodu N za pomocą 4. wejścia prądowego
– Dostępne z wariantami UMG 96RM-P i UMG 96RM-CBM
Charakterystyka
- Komunikacja (zależna od urządzenia):
– Modbus (RTU)
– Profibus DP V0
– Profinet • TCP / IP
– M-Bus - Jakość energii:
– Harmoniczne do 40. harmonicznej
– Składowe pola wirującego
– Współczynnik zniekształceń THD-U / THD-I
– Wyświetlanie przebiegów (UMG 96RM-EL) za pomocą oprogramowania GridVis®-Basic - Do 4 wejść cyfrowych:
– Wejście impulsowe
– Wejście cyfrowe
– Monitorowanie stanu - Interfejsy:
– RS485 (UMG 96RM, UMG 96RM-P, UMG 96RM-CBM)
– Profibus (UMG 96RM-P)
– Profinet (UMG 96RM-PN)
– M-Bus (UMG 96RM-M)
– Ethernet (UMG 96RM-EL )
– USB (UMG 96RM-P, UMG 96RM-CBM) - Sieci:
– Sieci TN, TT, IT
– Sieci 3 i 4-fazowe
– Do 4 sieci jednofazowych - Do 6 wyjść cyfrowych:
– Wyjście impulsowe kWh / kvarh
– Wyjście przełączające
– Wyjście wartości progowej
– Wyjście logiczne
– Zdalne przez Modbus / Profibus - Dokładność pomiaru:
– Energia: klasa 0,5S (… / 5 A)
– Prąd: 0,2%
– Napięcie: 0,2% - Pamięć danych pomiarowych (UMG 96RM-CBM, UMG 96RM-P) (UMG 96RM, UMG 96RM-M i UMG 96RM-EL bez pamięci danych pomiarowych, energia, wartości minimalne i maksymalne zostaną zapisane w pamięci EEPROM):
– 256 MB Flash - Power Grid Monitoring Software:
– FreeGridVis®-Basic
