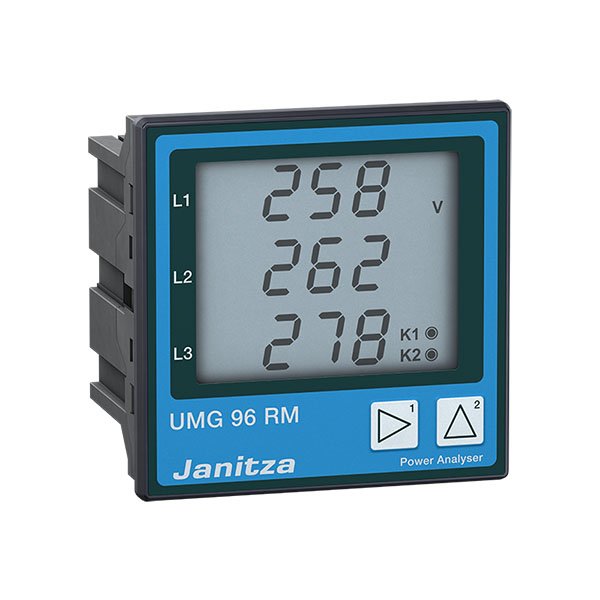

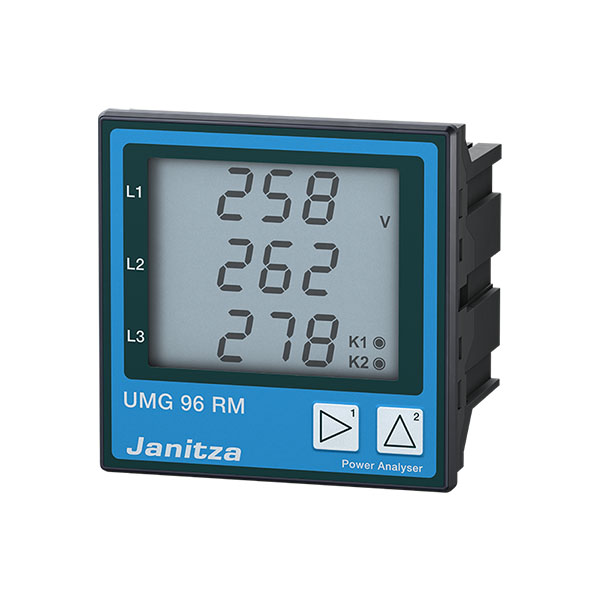

Analizator parametrów sieci UMG 96 RM JANITZA

93.00

Numer katalogowy: 52.22.061
UMG 96RM to przyrząd pomiarowy najnowszej generacji, który nadaje się do pomiaru, rejestracji i monitorowania parametrów elektrycznych (True-RMS) w sieciach niskiego i średniego napięcia (układy 1 i 3-fazowe z przewodem neutralnym).
– Pomiar, monitorowanie i sprawdzanie charakterystyk elektrycznych w systemach dystrybucji energii
– Rejestracja profili obciążenia dla systemów zarządzania energią (np. ISO 50001)
– Akwizycja zużycia energii do analizy miejsc powstawania kosztów
– Przetwornik wartości pomiarowych do systemów zarządzania budynkiem lub PLC (Modbus)

SKU: 0001-52 Kategoria:

Opis

  • Szczególne zalety:
    – Kompaktowa konstrukcja oszczędza miejsce i koszty podczas instalacji
    – Bezproblemowa i długotrwała rejestracja dzięki dużej pamięci danych pomiarowych lub poprzez akwizycję danych online (np. GridVis®-Service)
    – Wysokie bezpieczeństwo i redundancja danych
    – Wszechstronne opcje i protokoły komunikacyjne
    – Wielopłaszczyznowy, predefiniowane raporty do analizy jakości i zużycia energii (przez GridVis®-Service)
    – Proste generowanie raportów po naciśnięciu przycisku lub automatycznie zgodnie z ustalonymi harmonogramami
    – Precyzyjne wyniki pomiarów zapewniają efektywną infrastrukturę oraz wysoką dostępność produkcji
    – Ogólny profil Modbus: dowolne urządzenia i systemy innych producentów obsługujące protokół Modbus mogą być włączane i wizualizowane w rozwiązaniach monitorujących. dane dotyczące energii i profil obciążenia
    – Przejrzystość dostaw energii dzięki analizom energetycznym
    – Bezpieczniejsze projektowanie systemów dystrybucji energii
  • Akwizycja danych i profil obciążenia:
    – Szczegółowe gromadzenie danych dotyczących energii i profilu obciążenia
    – Większa przejrzystość dostaw energii dzięki analizom energii
    – Bezpieczniejsze projektowanie systemów dystrybucji energii
  • Analiza centrum kosztów:
    – Określenie kosztów energii
    – Podział i alokacja odbiorców energii
  • Systemy zarządzania energią (ISO 50001):
    – Ciągły wzrost efektywności energetycznej
    – Redukcja kosztów
    – Wielofunkcyjne analizatory mocy serii UMG 96RM są ważną częścią systemów zarządzania energią
  • Przejrzystość dostaw energii:
    – Większa przejrzystość dzięki wielostopniowemu, skalowalnemu systemowi pomiarowemu
    – Akwizycja poszczególnych zdarzeń poprzez ciągły pomiar z wysoką rozdzielczością
  • Monitorowanie jakości energii:
    – Powiadomienie o nieodpowiedniej jakości energii
    – Wprowadzenie środków w celu rozwiązania problemów z siecią
    – Zapobieganie przestojom w produkcji
    – Znacznie dłuższa żywotność sprzętu
    – Poprawa zrównoważonego rozwoju
  • Dokładność pomiaru 0,2% (V), klasa kWh = 0,5S:
    – Wysoka częstotliwość próbkowania przy 21,3 kHz
    – Niezawodna dokładność pomiaru 0,2% (V)
    – Efektywna klasa energetyczna (kWh): 0,5S
  • Licznik energii z 8 taryfami, energia efektywna i bierna:
    – Pomiar energii w 4 kwadrantach, każda z 8 taryfami dla energii skutecznej i biernej
    – Bezpieczne i precyzyjne pozyskiwanie wartości roboczych dla poszczególnych obciążeń elektrycznych,
  • Opcje komunikacji: Ethernet, Profibus, Modbus, M-Bus, …
    – Liczne interfejsy i protokoły, gwarantujące łatwe połączenie systemowe (system zarządzania energią, PLC, SCADA, BMS)
  • Duża pamięć danych pomiarowych:
    – Możliwość zapisywania danych pomiarowych przez bardzo długi czas
    – Rejestracja dowolnie konfigurowana przez użytkownika
  • Analizator harmonicznych:
    – Analiza harmonicznych do 40. harmonicznej
    – Informacje o jakości energii, zakłóceniach w sieci i możliwych „zanieczyszczających sieci”
  • Wtykowe zaciski śrubowe:
    – Wygodny montaż nawet w ciasnych przestrzeniach
  • Podświetlenie:
    – Duży, kontrastowy wyświetlacz LCD z podświetleniem
    – Bardzo dobra czytelność i intuicyjna obsługa, nawet przy słabym oświetleniu
  • Urządzenie podstawowe:
    – Interfejs RS485 z protokołem Modbus i 2 wyjściami cyfrowymi umożliwia szybkie i niedrogie monitorowanie jakości i zużycia energii
  • Profibus i cyfrowe wejścia / wyjścia:
    – Połączenie Profibus jest używane w systemach, w których UMG 96RM-P ma zostać włączony do środowiska automatyki (sterowniki PLC)
  • M-Bus:
    – UMG 96RM-M można w prosty i ekonomiczny sposób zintegrować z systemami zbierania danych o zużyciu za pośrednictwem połączenia M-Bus.
    – M-Bus służy przede wszystkim do gromadzenia danych o zużyciu z różnych liczników zużycia, takich jak woda, gaz, ciepło lub prąd.
  • Ethernet (TCP / IP) z UMG 96RM-EL:
    – Prosta integracja z siecią Ethernet (LAN)
    – Szybka i niezawodna komunikacja danych
  • wejście przekładnika prądowego:
    – Ciągłe monitorowanie przewodu N za pomocą 4. wejścia prądowego
    – Dostępne z wariantami UMG 96RM-P i UMG 96RM-CBM

DANE TECHNICZNE

Żywotność podświetlenia 40000 h (50% początkowej jasności)
Transport i przechowywanie.

Poniższe informacje dotyczą urządzeń, które są transportowane lub przechowywane w oryginalnym opakowaniu.

Swobodny spadek 1m
Temperatura K55 (-25 °C do +70 °C) (–13 °F ..do 158 °F)
Wilgotność względna 0 do 90% RH
Warunki otoczenia podczas pracy
UMG 96RM jest przeznaczony do stacjonarnego użytku chronionego przed warunkami atmosferycznymi. Klasa ochrony II wg. z IEC 60536 (VDE 0106, część 1).
Znamionowy zakres temperatur K55 (–10 ° C do +55 ° C) (14 ° F .. do 131 ° F)
Wilgotność względna 0 do 2000 m nad poziomem morza
Wysokość eksploatacji 2
Stopień zanieczyszczenia każda
Wentylacja wentylacja wymuszona nie jest wymagana
Ochrona przed wnikaniem ciał stałych i wody

– Przód

– Tył

– Przód z uszczelką



IP40 zgodnie z EN60529

IP20 zgodnie z EN60529

IP54 zgodnie z EN60529

Napięcie zasilania
Opcja 230 V Zakres nominalny 90 V – 277 V (50/60 Hz) lub DC 90 V – 250 V; 300 V KAT III
Pobór energii max. 4.5 VA / 2 W (RM-M)

max. 5.5 VA / 3 W (RM)

max. 5 VA / 2 W (RM-EL)

max. 6 VA / 3 W (RM-CBM)

max. 7.5 VA / 4 W (RM-P)

max. 8.5 VA / 5 W (RM-PN)

Opcja 24 V Zakres nominalny 24 V – 90 V AC / DC; 150 V CAT III
Pobór energii max. 2.5 VA / 2 W (RM-M)

max. 3.5 VA / 2 W (RM-EL)

max. 4.5 VA / 3 W (RM)

max. 5 VA / 3 W (RM-CBM)

max. 6.5 VA / 5 W (RM-P)

max. 7 VA / 5 W (RM-PN)

Zakres pracy ± 10% zakresu nominalnego
Bezpiecznik wewnętrzny, niewymienny Typ T1A / 250 V / 277 V zgodnie z IEC 60127
Zalecane zabezpieczenie nadprądowe do ochrony linii (certyfikat UL) Opcja 230 V: 6 – 16 A

Opcja 24 V: 1 – 6 A (Char. B)

Zdolność przyłączeniowa zacisków (napięcie zasilania)

Możliwe do podłączenia przewody. Do jednego zacisku można podłączyć tylko jeden przewód!

Jednordzeniowy, wielordzeniowy, drobnozwojowy 0,2 – 2,5 mm2, AWG 26-12
Kołki zaciskowe, osłona końca rdzenia 0,2 – 2,5 mm2
Moment dokręcania 0,4 – 0,5 Nm (3,54 – 4,43 funta-siły cala)
Długość zdzierania 7 mm (0,2756 cala)
Pomiar napięcia
Trójfazowe systemy 4-przewodowe o napięciu znamionowym do 277 V/480 V (±10%)
Trójfazowe systemy 3-przewodowe, nieuziemione, o napięciu znamionowym do IT 480 V (±10%)
Kategoria przepięciowa 300 V CAT III
Skok napięcia pomiarowego 4 kV
Zakres pomiarowy LN 01) do 300 Vrms (maks. Przepięcie 520 Vrms)
Zakres pomiarowy LL 01) do 520 Vrms (maks. Przepięcie 900 Vrms)
Rozkład 0.01V
Współczynnik szczytu 2,45 (w odniesieniu do zakresu pomiarowego)
Impedancja 3 MΩ / fazę
Pobór energii około. 0,1 VA
Częstotliwość próbkowania 21,33 kHz (50 Hz), 25,6 kHz (60 Hz) dla każdego kanału pomiarowego
Częstotliwość drgań podstawowych

– rozdzielczość

45 Hz do 65 Hz 0,01 Hz
1) UMG 96RM może określać zmierzone wartości tylko wtedy, gdy napięcie L1-N większe niż 20 Veff (pomiar 4-przewodowy) lub napięcie L1-L2 większe niż 34 Veff (pomiar 3-przewodowy) jest przyłożone na wejściu pomiaru napięcia V1
Pomiar prądu
Prąd znamionowy 5A
Zakres pomiaru 0 do 6 Arms
Współczynnik szczytu 1.98
Rozkład 0,1 mA (wyświetlacz 0,01 A)
Kategoria przepięciowa 300 V CAT II
Skok napięcia pomiarowego 2kV
Pobór energii około. 0,2 VA (Ri = 5 mΩ)
Przeciążenie przez 1 sek. 120 A (sinusoidalny)
Częstotliwość próbkowania 21,33 kHz (50 Hz), 25,6 kHz (60 Hz) dla każdego kanału pomiarowego



CHARAKTERYSTYKA

Komunikacja (zależna od urządzenia):
– Modbus (RTU)
– Profibus DP V0
– Profinet • TCP / IP
– M-Bus
Jakość energii:
– Harmoniczne do 40. harmonicznej
– Składowe pola wirującego
– Współczynnik zniekształceń THD-U / THD-I
– Wyświetlanie przebiegów (UMG 96RM-EL) za pomocą oprogramowania GridVis®-Basic
Do 4 wejść cyfrowych:
– Wejście impulsowe
– Wejście cyfrowe
– Monitorowanie stanu
Interfejsy:
– RS485 (UMG 96RM, UMG 96RM-P, UMG 96RM-CBM)
– Profibus (UMG 96RM-P)
– Profinet (UMG 96RM-PN)
– M-Bus (UMG 96RM-M)
– Ethernet (UMG 96RM-EL )
– USB (UMG 96RM-P, UMG 96RM-CBM)
Sieci:
– Sieci TN, TT, IT
– Sieci 3 i 4-fazowe
– Do 4 sieci jednofazowych
Do 6 wyjść cyfrowych:
– Wyjście impulsowe kWh / kvarh
– Wyjście przełączające
– Wyjście wartości progowej
– Wyjście logiczne
– Zdalne przez Modbus / Profibus
Dokładność pomiaru:
– Energia: klasa 0,5S (… / 5 A)
– Prąd: 0,2%
– Napięcie: 0,2%
Pamięć danych pomiarowych (UMG 96RM-CBM, UMG 96RM-P) (UMG 96RM, UMG 96RM-M i UMG 96RM-EL bez pamięci danych pomiarowych, energia, wartości minimalne i maksymalne zostaną zapisane w pamięci EEPROM):
– 256 MB Flash
Power Grid Monitoring Software:
– FreeGridVis®-Basic

FUNKCJE I CECHY

→ TARYFY
W celu bezpiecznego i precyzyjnego rejestrowania wartości roboczych dla poszczególnych odbiorców, urządzenia pomiarowe UMG mają szeroki wybór taryf do 14 pozycji w zależności od typu urządzenia. Oczywiście rozróżniają one energię efektywną (zużycie, zasilanie i bez blokady) oraz energię bierną (indukcyjną, pojemnościową i bez blokady). Można to wykorzystać na przykład do oddzielnego rejestrowania wysokich i niskich taryf.


→ HARMONIA
Harmoniczne powstają w wyniku pracy urządzeń o charakterystyce nieliniowej, np. transformatorów nasyconych, żarówek energooszczędnych, przetwornic częstotliwości i układów energoelektronicznych. Powodują one obciążenie sieci z powodu dodatkowych prądów i mogą wpływać na działające urządzenia, a nawet je niszczyć. Takie sprzężenie zwrotne w sieci można wykryć i udokumentować za pomocą analizatorów jakości zasilania.


→ DOKŁADNOŚĆ POMIARU
Wysoka dokładność pomiaru wynika z wysokiej częstotliwości próbkowania i bardzo dobrej stabilności długoterminowej. Jeśli są używane zgodnie z przeznaczeniem (temperatura otoczenia!), dokładność pomiaru jest zawsze lepsza nawet po latach użytkowania niż w przypadku konwencjonalnych mierników natychmiast po dostarczeniu. Urządzenia certyfikowane zgodnie z klasą A są dostępne dla szczególnie wymagających zadań pomiarowych.


→ WEJŚCIE/WYJŚCIE IMPULSOWE
Wejścia impulsowe mogą być wykorzystywane do rejestrowania wartości liczników, takich jak wodomierze i gazomierze, za pomocą urządzeń pomiarowych UMG. Wykorzystując wyjścia impulsowe jako przetwornik wartości mierzonej, impulsy robocze mogą być przesyłane do systemu sterowania, takiego jak BCS, PLC, systemy SCADA.

OBSZAR ZASTOSOWAŃ

•Pomiary, monitorowanie i sprawdzanie charakterystyk elektrycznych w systemach dystrybucji energii
•Rejestrowanie profili obciążenia dla systemów zarządzania energią (np. ISO 50001)
•Rejestracja zużycia energii na potrzeby analizy centrum kosztów
•Przetwornik wartości mierzonych dla systemów zarządzania budynkiem lub PLC (Modbus)

WIELOFUNKCYJNY ANALIZATOR MOCY

SZCZEGÓLNE ZALETY
Kompaktowa konstrukcja zapewnia oszczędność miejsca i kosztów podczas instalacji
Płynna i trwała rejestracja dzięki dużej pamięci danych pomiarowych lub poprzez akwizycję danych online (np. GridVis®-Service)
Wysokie bezpieczeństwo danych i redundancja
Wszechstronne opcje i protokoły komunikacyjne
Wieloaspektowe, wstępnie zdefiniowane raporty do analizy jakości zasilania i zużycia energii (poprzez GridVis®-Service)
Proste generowanie raportów po naciśnięciu przycisku lub automatycznie zgodnie ze zdefiniowanymi planami czasowymi
Precyzyjne wyniki pomiarów zapewniają efektywną infrastrukturę oraz wysoką dostępność produkcji
Ogólny profil Modbus: Dowolne urządzenia i systemy obsługujące protokół Modbus innych producentów mogą być włączane i wizualizowane w rozwiązaniach monitorujących.
Długoterminowa dostępność urządzeń pomiarowych gwarantuje łatwą modernizację przy rozbudowie systemu.

AKWIZYCJA DANYCH ENERGETYCZNYCH I PROFIL OBCIĄŻENIA
Szczegółowa akwizycja danych energetycznych i profilu obciążenia
Większa przejrzystość dostaw energii dzięki analizom energetycznym
Bezpieczniejsze projektowanie systemów dystrybucji energii

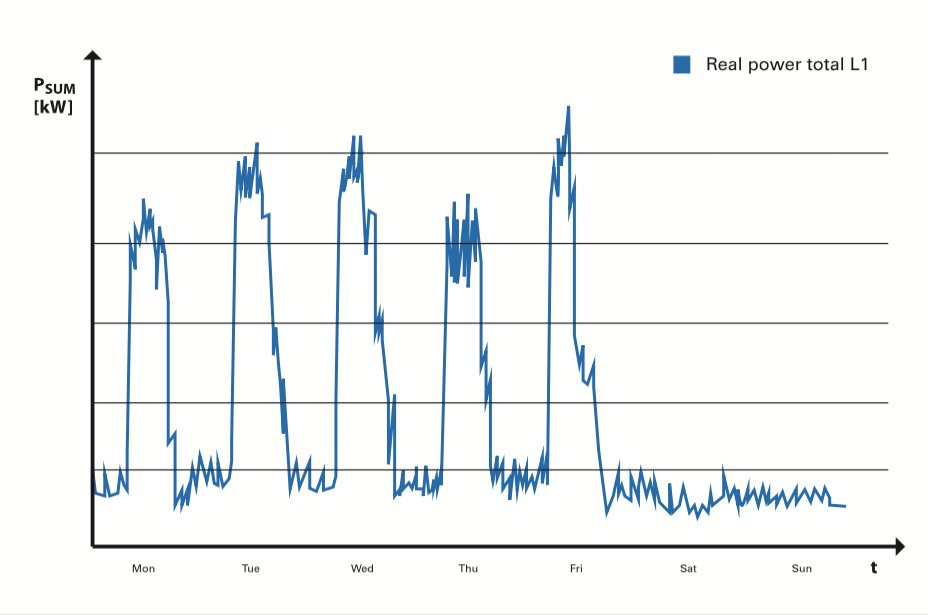

Fig.: Load profiles are the basis for energy management

ANALIZA CENTRUM KOSZTÓW
Określenie kosztów energii
Podział i alokacja odbiorców energii

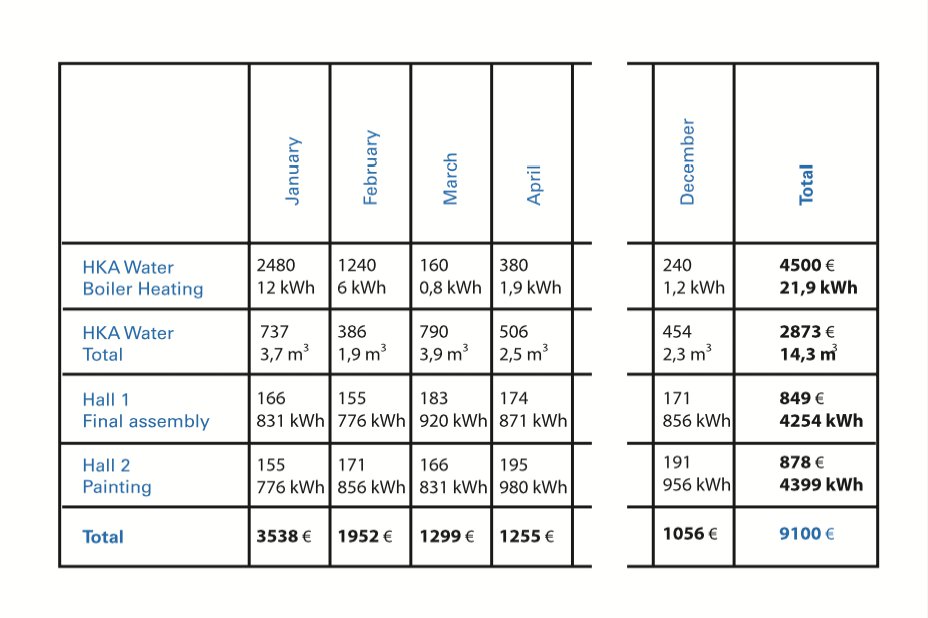

Rys.: Analiza centrum kosztów

SYSTEMY ZARZĄDZANIA ENERGIĄ (ISO 50001)
Ciągły wzrost efektywności energetycznej
Redukcja kosztów
Wielofunkcyjne analizatory mocy serii UMG 96RM są ważną częścią systemów zarządzania energią.

PRZEJRZYSTOŚĆ DOSTAW ENERGII
Większa przejrzystość dzięki wieloetapowemu, skalowalnemu systemowi pomiarowemu
Rejestracja poszczególnych zdarzeń poprzez ciągły pomiar z wysoką rozdzielczością

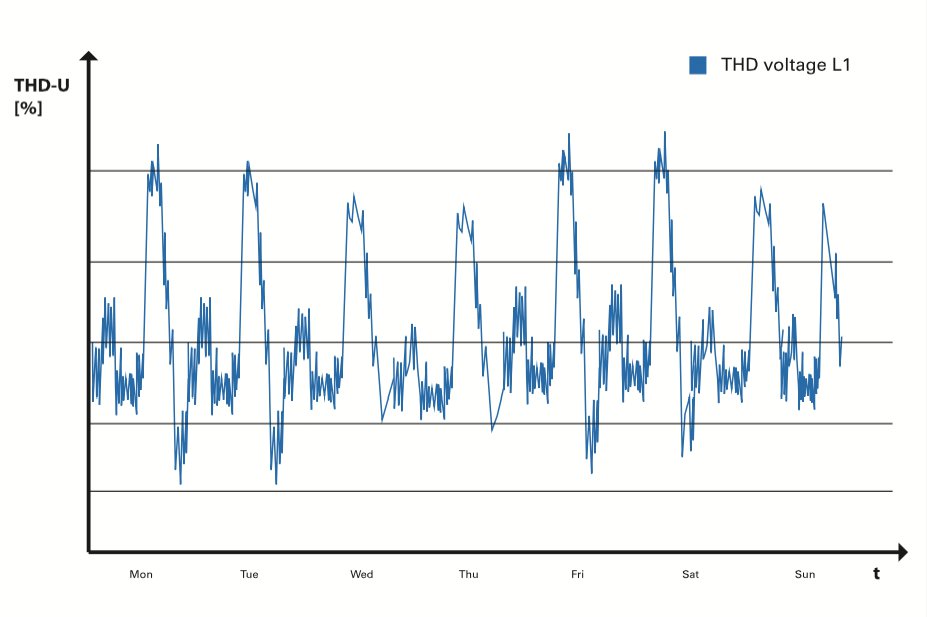

Fig.: Transparency of energy supply

MONITOROWANIE JAKOŚCI ZASILANIA
Powiadomienie o nieodpowiedniej jakości zasilania
Wprowadzenie środków mających na celu rozwiązanie problemów z siecią
Zapobieganie przestojom w produkcji
Znacznie dłuższa żywotność sprzętu
Lepszy zrównoważony rozwój

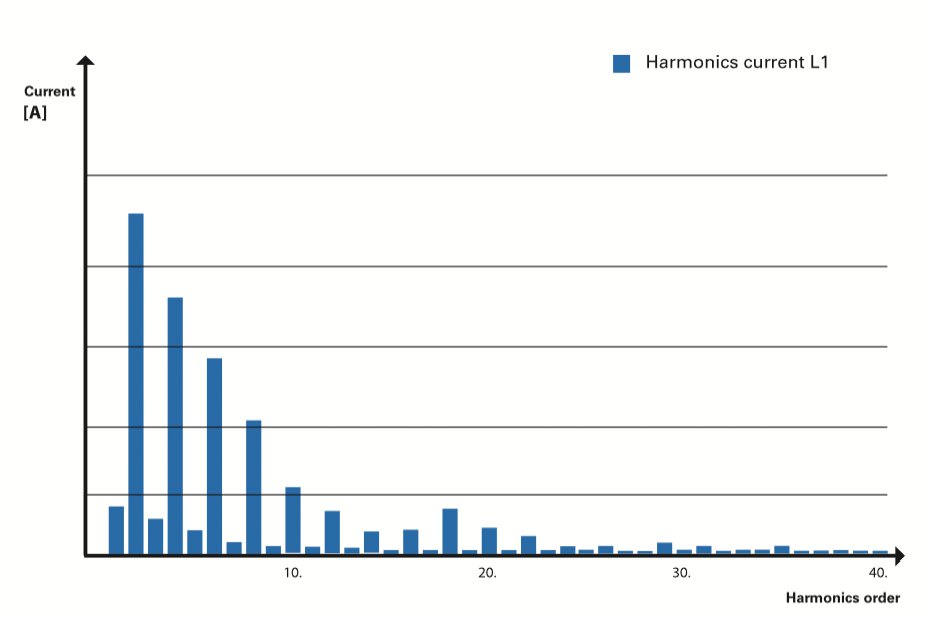

Rys: Monitorowanie jakości zasilania (analiza harmonicznych dla prądu do 40. rzędu harmonicznych)

DOKŁADNOŚĆ POMIARU 0,2% (V), KLASA KWH = 0,5
Wysoka częstotliwość próbkowania 21,3 kHz
Niezawodna dokładność pomiaru 0,2% (V)
Efektywna klasa energetyczna (kWh): 0.5

LICZNIK ENERGII Z 7 TARYFAMI ENERGII EFEKTYWNEJ I BIERNEJ
Pomiar energii w 4 kwadrantach, każdy z 7 taryfami dla energii skutecznej i biernej
Bezpieczne i precyzyjne pozyskiwanie wartości operacyjnych dla poszczególnych obciążeń elektrycznych

OPCJE KOMUNIKACJI: ETHERNET, PROFIBUS, MODBUS, M-BUS ...
Liczne interfejsy i protokoły, gwarantujące łatwe podłączenie systemu (system zarządzania energią, PLC, SCADA, BMS)

ANALIZATOR HARMONICZNYCH
Analiza harmonicznych do 40. harmonicznej
Informacje o jakości zasilania, zakłóceniach sieci i możliwych "czynnikach zanieczyszczających sieć"

WTYKOWE ZACISKI ŚRUBOWE
Wygodna instalacja nawet w ograniczonej przestrzeni

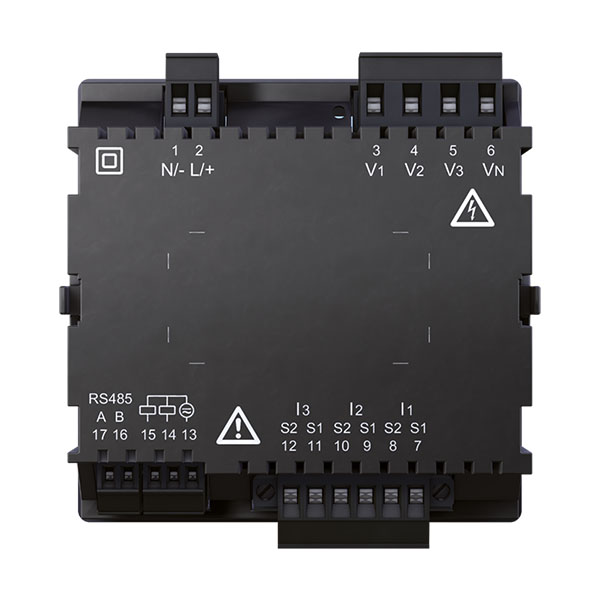

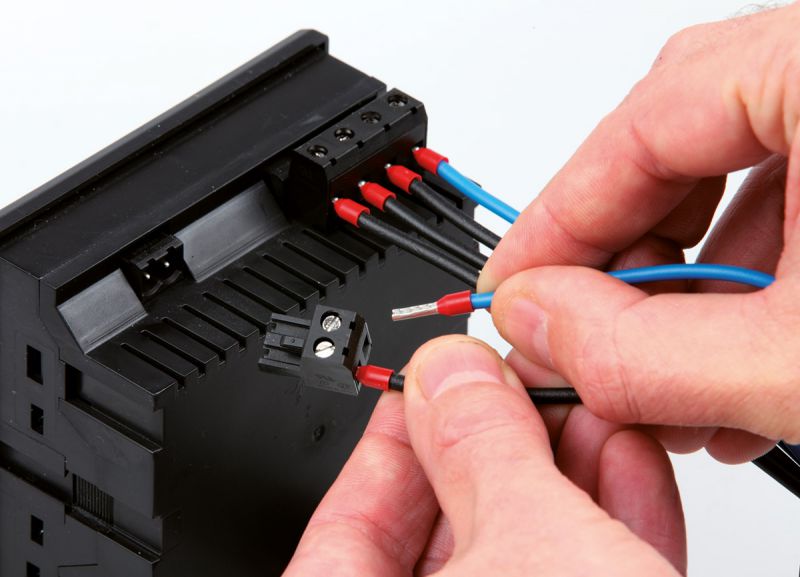

Rys: Wtykowe zaciski śrubowe ułatwiające podłączenie

PODŚWIETLENIE
Duży, kontrastowy wyświetlacz LCD z podświetleniem
Bardzo dobra czytelność i intuicyjna obsługa, nawet w słabych warunkach oświetleniowych

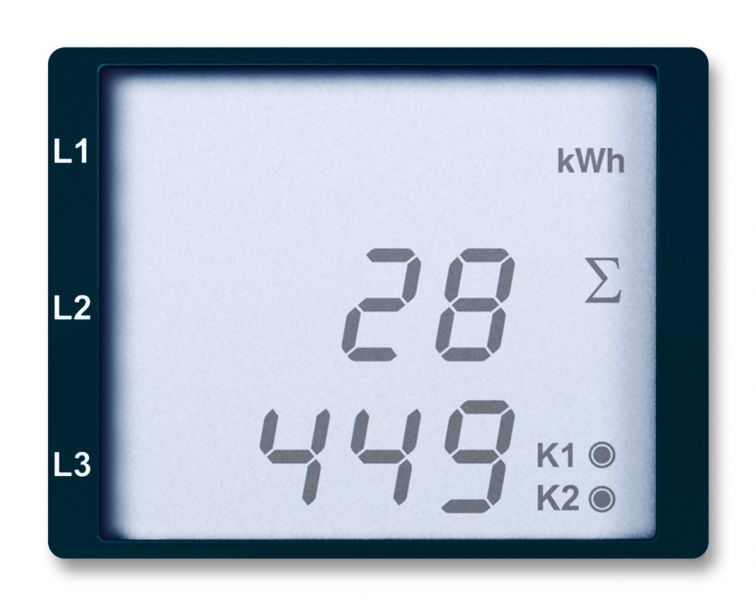

Rys: Podświetlenie wyświetlacza LCD

URZĄDZENIE PODSTAWOWE
Interfejs RS485 z protokołem Modbus i 2 wyjścia cyfrowe umożliwiają szybkie i tanie monitorowanie jakości zasilania i zużycia energii.

NUMERY ARTYKUŁÓW

UMG 96RM
Napięcie zasilania
90 … 277 V AC, 90 … 250 V DC

5222061


UMG 96RM
Napięcie zasilania
24 … 90 V AC, 24 … 90 V DC

5222070
