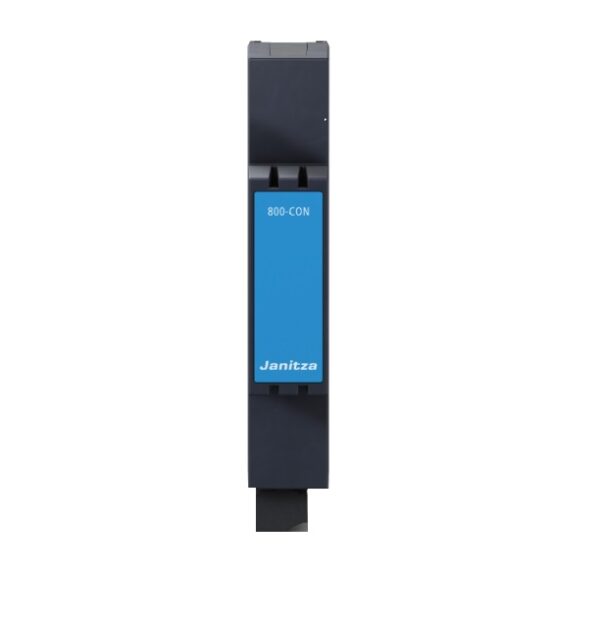

Moduł transferowy 800-CON do UMG 801 Janitza
MODUŁ TRANSFEROWY 800-CON
Nr. katalogowy 5231210
- Odległe punkty pomiarowe można szybko i łatwo podłączyć za pomocą modułu transferu 800-CON.
- Wiąże się to z dokowaniem modułu przejściowego do urządzenia podstawowego i połączeniem go za pomocą kabla z modułem przejściowym oddalonym o maksymalnie 100 m.
- Moduły rozszerzeń można podłączyć do drugiego modułu przejściowego w celu zdalnego wykonywania pomiarów i rejestrowania danych.
- Moduł 800-CON nie wymaga gniazda modułowego.
Opis
MODUŁY ROZSZERZEŃ DO UMG-801
Dzięki kompaktowej konstrukcji modułowej UMG 801 można rozbudować na różne sposoby, na przykład do 92 wejść pomiaru prądu lub 144 wejść cyfrowych.
ZALETY MODUŁOWEJ ROZBUDOWY PUNKTU POMIAROWEGO
- Zajmujący niewiele miejsca, kompaktowy system
- Minimalny koszt na dodatkowy kanał pomiaru prądu
- Brak okablowania dzięki wtyczce i mniej źródeł błędów
- Większa elastyczność dzięki modułowej konstrukcji produktu
- Brak konieczności dodatkowego zasilania modułów pomiarowych
- Możliwość zaprojektowania zespołu urządzenia pomiarowego zgodnie z indywidualnymi wymaganiami projektu
GNIAZDA MODUŁÓW
CZYM SĄ GNIAZDA MODUŁÓW? Istnieje ograniczenie liczby modułów, które można podłączyć do UMG 801. Limit ten jest wyrażony w gniazdach modułów, które pomagają określić, ile modułów można podłączyć jednocześnie. Limit zależy od używanego oprogramowania i nie odpowiada żadnym połączeniom fizycznym. UMG 801 posiada 10 takich gniazd modułów i każdy moduł wymaga liczby gniazd zdefiniowanych dla tego modułu. Liczba ta może się różnić w zależności od modułu. Przykładowo, podstawowe urządzenie można rozbudować aż do 92 kanałów pomiaru prądu lub 144 wejść cyfrowych przy zastosowaniu odpowiedniego modułu.
Dane techniczne
| Nr katalogowy | 5231210 |
| Masa netto (z zaciskami wtykowymi) | około. 55 g (0,12 funta) – 1 urządzenie |

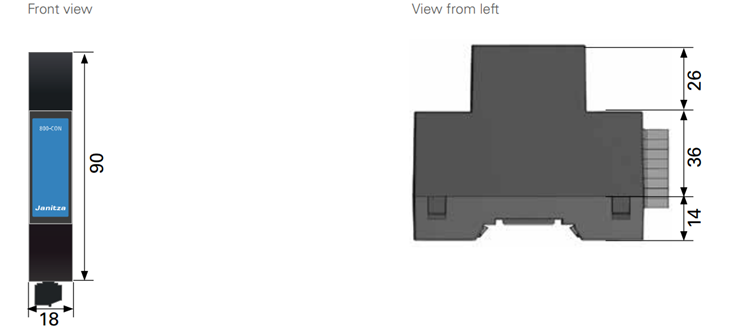

| Wymiary urządzenia (szer. x wys. x gł.) | około. 18 x 90 x 76 mm (0,71 x 3,54 x 2,99 cala) |
| Orientacja montażowa | Zgodnie z życzeniem |
|
Mocowanie/montaż – odpowiednie szyny DIN (35 mm) |
TS 35/7,5 zgodnie z EN 60715
TS 35/10 TS 35/15 x 1.5 |
| Odporność na uderzenia | IK07 zgodnie z IEC 62262 |
| TRANSPORT I MAGAZYNOWANIE
Poniższe specyfikacje dotyczą urządzeń transportowanych i przechowywanych w oryginalnym opakowaniu |
|
| Swobodne spadanie | 1 m (39.37 cala) |
| Temperatura | K55: –25° C do 70° C (–13°F ..do 158°F) |
| Wilgotność względna | 5 do 95% przy 25°C (77°F), bez kondensacji |
| WARUNKI ŚRODOWISKOWE PODCZAS PRACY | |
| Urządzenie:
– jest przeznaczone do stosowania stacjonarnego i odpornego na warunki atmosferyczne. – spełnia warunki pracy zgodnie z normą DIN IEC 60721-3-3. – posiada II klasę ochrony zgodnie z normą IEC 60536 (VDE 0106, część 1), nie ma połączenia przewodu uziemiającego wymagany! |
|
| Znamionowy zakres temperatur | –10 °C to +55 °C (14 °F to 131 °F) |
| Wilgotność względna | 5 do 95% przy 25°C (77°F), bez kondensacji |
| Stopień zanieczyszczenia | 2 |
| Wentylacja | Nie jest wymagana wymuszona wentylacja |
| Ochrona przed ciałami obcymi i wodą | IP20 zgodnie z EN60529 |
| INTERFEJS | |
| JanBus (zastrzeżony)
UWAGA!
Do podłączenia modułów przesyłowych należy używać skrętki dwużyłowej, ekranowanej kabla do transmisji danych (połączenie kablowe 1:1)! |

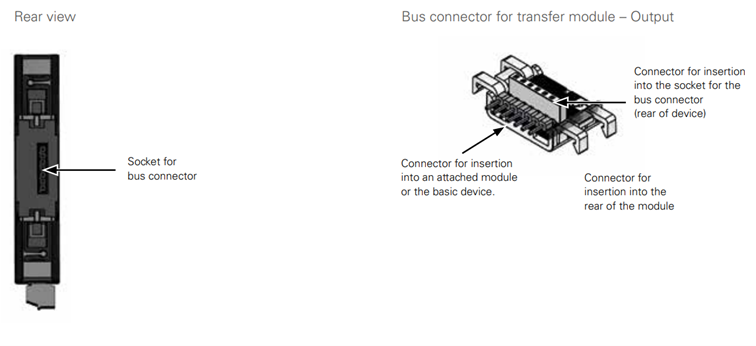

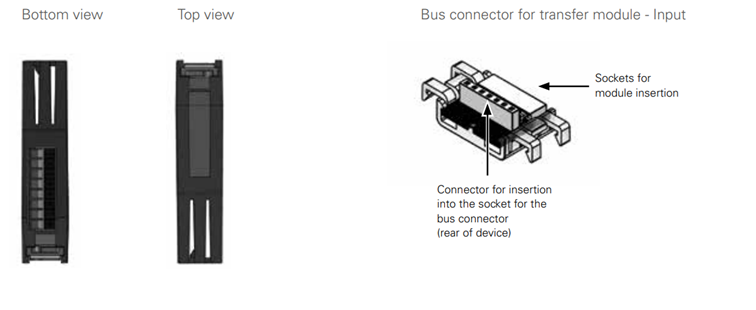

– Przez złącze magistrali do serii urządzeń i modułów
-Poprzez zaciski ekranujące pomiędzy modułami przesyłowymi za pomocą skrętki ekranowanej, kabla do transmisji danych (połączenie kablowe 1:1) – Maksymalna długość autobusu JanBus wynosi 100 m. |
| MOŻLIWOŚĆ PODŁĄCZENIA ZACISKÓW Przewody do podłączenia. Podłącz tylko jeden przewód do jednego zacisku! | |
| Pojedynczy rdzeń, wielordzeniowy, drobnożyłowy | 0.2–1.5 mm2, AWG 24–16 |
| Tulejki drutowe (nieizolowane) | 0.2–1.5 mm2, AWG 26–16 |
| Tulejki kablowe (izolowane) | 0.2–1 mm2, AWG 26–18 |
| Moment dokręcania | 0,2–0,25 Nm (1,77–2,21 funta siły na cal) |
| Długość paska | 7 mm (0.2756 cala) |
