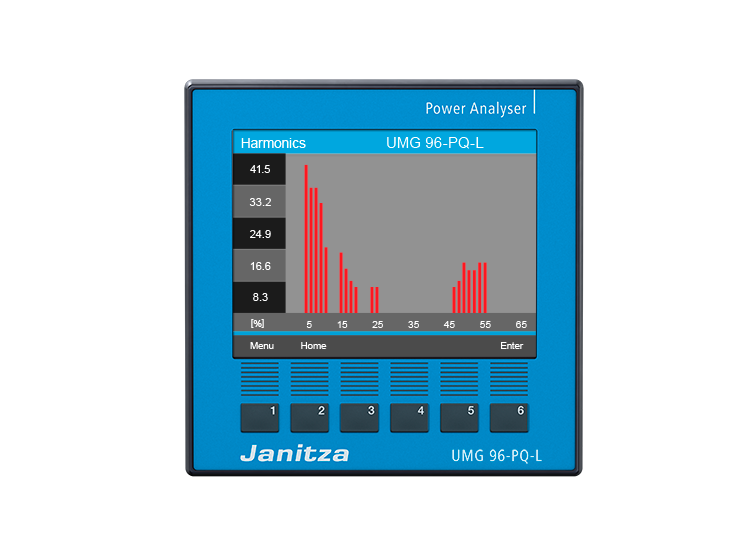

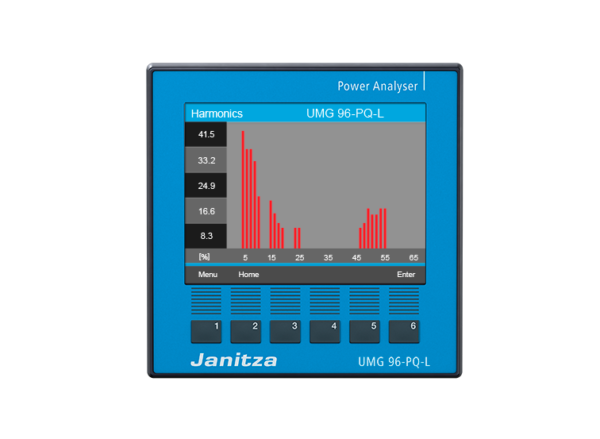

Analizator parametrów sieci Janitza UMG 96 PQ-L 24–90 VAC / 24–90 VDC

Analizator parametrów sieci Janitza UMG 96 PQ-L 24–90 VAC / 24–90 VDC

2,697.20  netto

→ NAPIĘCIE ZASILANIA – 24–90 VAC / 24–90 VDC
→ KONFIGURACJA SIECI – TN- oraz TT
→ IEC 61000-4-30 – klasa S

MODUŁOWO ROZBUDOWANY ANALIZATOR MOCY UMG 96 PQ-L NIEZAWODNY, PATRZĄCY W PRZYSZŁOŚĆ rozszerza serię 96 o przydatne funkcje do analizy jakości energii i charakteryzuje się innowacyjną strukturą pamięci, która umożliwia długie przechowywanie danych.
PEŁNOFALOWE ZDARZENIA BEZPOŚREDNIO NA WYŚWIETLACZU – Niezależnie od tego, czy chodzi o analizę jakości energii, monitorowanie prądu różnicowego czy monitorowanie temperatury, UMG 96-PQ-L oferuje odpowiednie funkcje do każdego zastosowania. Dzięki UMG 96-PQ-L możliwe jest teraz ekonomiczne zapewnienie całkowitej przejrzystości jakości energii na każdym poziomie, a tym samym uniknięcie awarii systemu. Pomiary zdarzeń pełnookresowych można wyświetlać i analizować bezpośrednio na wyświetlaczu. Ponadto sieć modułowa oferuje dużą pamięć, która dzięki specjalnej metodzie kompresji danych zapewnia kilkuletnie przechowywanie. Partycjonowanie pamięci pozwala na długoterminowe przechowywanie danych prądowych i energetycznych oraz umożliwia łączenie przechowywania danych o wysokiej rozdzielczości pomiary jakości. Partycjonowanie pamięci pomaga zwiększyć ilość przechowywanych danych przy wyższej wydajności, przy jednoczesnym utrzymaniu niskich kosztów sprzętu. Wszystkie wartości można wygodnie wyświetlić i przedstawić graficznie na kolorowym wyświetlaczu graficznym.

nr katalogowy: 5236022

5 lat gwarancji

wsparcie techniczne

14 dni na zwrot

Opis

→ JAKOŚĆ MOCY
•Prąd harmonicznych do 65. harmonicznej
•Wysoka częstotliwość próbkowania z 280 punktami próbkowania na pełny przebieg
•Częstotliwość rejestrowania zdarzeń na wejściu cyfrowym 1 ms
•Pamięć wartości RMS 20 ms
• Zdarzenia pełnookresowe

→ WIZUALIZACJA
•Funkcja oscyloskopu
•Wykres wskazowy na wyświetlaczu
•Historia wskaźników przeciągania na wyświetlaczu
•Resetowanie wskaźników przeciągania za pomocą wyświetlacza lub zdalnie

→ INSTALACJA I INTEGRACJA
•Kategoria przepięciowa 600 V KAT III
•Łatwa instalacja dzięki panelowi czołowemu 96 x 96 mm
•Zastosowanie w sieciach IT z wariantami 52.36.005
•Ustawianie czasu poprzez systemy innych producentów zgodnie z DIN 60970-5-4

→ ZARZĄDZANIE ENERGIĄ
•Identyfikacja potencjału oszczędności
•Klasa energii czynnej 0,2 S
•Zgodność z wymogami regulacyjnymi i podatkowymi
•Konfigurowalna średnia wartość ekranowana

→ PAMIĘĆ
•Duża głębokość pamięci przy małych wymaganiach dotyczących pamięci
•Głębokość przechowywania do 15 lat z 23 wartościami pomiarowymi co 15 min. każda i 8 wartości pomiarowych po 1 h każda. •Podział pamięci na pamięć długoterminową i pamięć krótkotrwałąPQ o wysokiej rozdzielczości

→ MODUŁOWOŚĆ
•Pomiar temperatury z monitorowaniem za pomocą zintegrowanego komparatora Interfejs
•Ethernet i bramka Modbus
•Wielofunkcyjne wejścia do pomiaru prądu różnicowego lub pomiaru mocy DC
•Pomiar przewodu neutralnego (I4 – pomiar prądu)

→ PERYFERY
•3 wyjścia cyfrowe
•1 wyjście analogowe
•3 wejścia cyfrowe

→ KOMUNIKACJA
•Funkcja bramy Modbus Client/Server
•Funkcja bramy
•Interfejs Ethernet
•RS485
•5 jednoczesnych połączeń Modbus TCP

→ OBSŁUGA
•Obsługa za pomocą 6 przycisków na kolorowym wyświetlaczu graficznym
•Intuicyjna obsługa
•Konfiguracja bezpośrednio na wyświetlaczu
•Obsługa na miejscu i zdalna za pomocą GridVis®
•Konfigurowalny ekran główny i punkt powrotu

→ KOMPARATOR
•50 komparatorów w urządzeniu
•Histereza
•Predefiniowane profile komparatorów do szybkiej konfiguracji (GridVis®)

→ KLASA S
•Migotanie
•Interharmoniczne
•Dane PQ zgodne z normami, np. EN 50160 i IEEE519
•Gwałtowne zmiany napięcia
•Nadczęstotliwości i podczęstotliwości
•Predefiniowane profile rejestracji dla EN 50160, IEEE519, 61000-2-4, AHF i SVG

→WYDARZENIA
•Reprezentacja na wyświetlaczu
•Odczyt ostatniego zdarzenia przez Modbus
•Wyświetlanie krzywych wartości pierwiastka średniej kwadratowej w przeglądarce zdarzeń GridVis















youtube

KRÓTKI PRZEGLĄD PODSTAWOWYCH FUNKCJI I OPCJONALNOŚCI ROZBUDOWY ZNAJDUJE SIĘ W FILMIE<— (kliknij)







Do pobrania

Karta katalogowa

Instrukcja obsługi i dane techniczne

Arkusz danych

Certyfikat

Moduł UMG 96-PA-RCM-EL



PROSTE ROZSZERZENIE MODUŁOWE –  Urządzenie można szybko i łatwo rozbudować o interfejs Ethernet, 2 wejścia prądu różnicowego, wejście temperatury i 4. wejście prądowe za pomocą wtykowego modułu rozszerzeń. W przypadku korzystania z modułu Ethernet dostępne są także dodatkowe możliwości podłączenia aż do 30 prostych liczników energii MID jako urządzenia podrzędne, np. liczniki energii MID. typu B23 312-10J. Rejestracja temperatury i monitorowanie za pomocą zintegrowanego komparatora Interfejs Ethernet i bramka Modbus Pomiar prądu różnicowego lub pomiar mocy DC Pomiar przewodu neutralnego (I4 – pomiar prądu)



Numery artykułów

UMG 96-PQ-L
Napięcie zasilania
90 … 277 V AC, 90 … 250 V DC; sieci TN i TT

5236001 (UL)

UMG 96-PQ-L
Napięcie zasilania
24 … 90 V AC, 24 … 90 V DC; sieci TN i TT

5236002 (UL)

UMG 96-PQ-L
Napięcie zasilania
90 … 277 V AC, 90 … 250 V DC; sieci TN, TT i IT

5236005 (UL)

Moduł 96-PA-RCM-EL
5232010

UMG 96-PQ-L
Napięcie zasilania
90 … 277 V AC, 90 … 250 V DC; sieci TN i TT; klasa S

5236021 (UL)

UMG 96-PQ-L
Napięcie zasilania
24 … 90 V AC, 24 … 90 V DC; sieci TN i TT; klasa S

5236022 (UL)

UMG 96-PQ-L
Napięcie zasilania
90 … 277 V AC, 90 … 250 V DC; sieci TN, TT i IT; klasa S

5236025 (UL)

Aktywacja oprogramowania Klasa S
5236020
