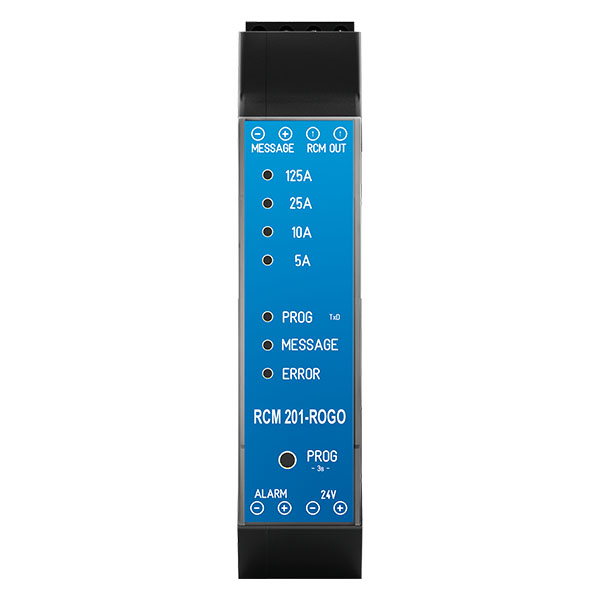

Przetwornik prądów różnicowych dla cewek rogowskiego RCM 201-ROGO

93.00

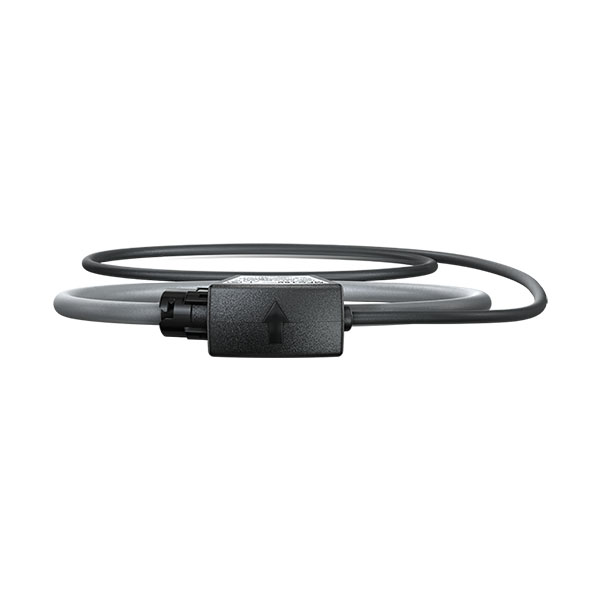

Elastyczny transformator prądu pomiarowego o różnych długościach:

– Oszczędność miejsca i szybki montaż

– Łatwa modernizacja w istniejących systemach

– Brak konieczności wyłączania systemu podczas instalacji

– Dostarczone wyjście analogowe dla zewnętrznych urządzeń pomiarowych

SKU: 0001-39 Kategoria:

Opis

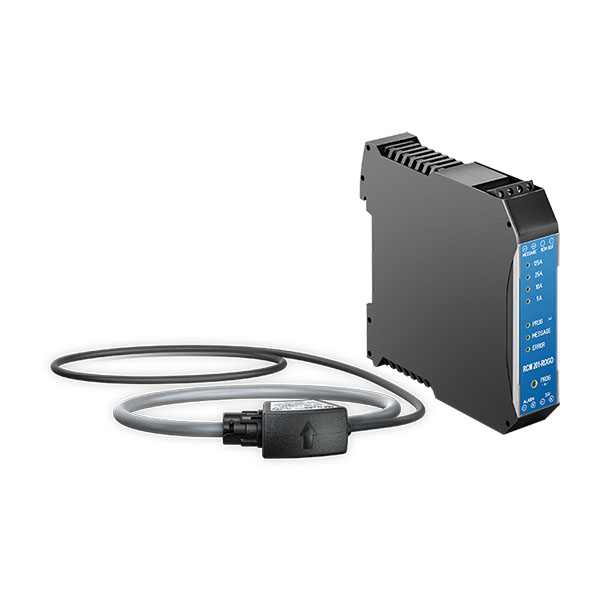

RCM 201-ROGO umożliwia ciągłe monitorowanie systemów TN-S i jest zgodny z normą DIN EN 62020 / VDE 0663 / IEC 62020. Odnosi się to do urządzeń monitorujących prąd różnicowy, które sprawdzają obwody pod kątem występowania prądu różnicowego i wyzwalają alarm w przypadku ustawienia przekroczona wartość alarmowa. Idealnie nadaje się do monitorowania prądów różnicowych w systemach TN-S. Głównym zastosowaniem samodzielnego urządzenia jest pomiar prądu różnicowego typu A dla systemów o dużych przekrojach lub szynach zbiorczych. W połączeniu z cewką Rogowskiego (wchodzącą w zakres dostawy), użytkownik cieszy się elastycznością nawet w ograniczonych przestrzeniach, a także korzysta z możliwości doposażenia urządzenia pomiarowego.

Jeśli wymagane jest monitorowanie prądu różnicowego typu A do typu B w rozdzielni głównej niskiego napięcia lub podrozdzielni w systemach uziemionych, RCM 202-AB jest idealnym rozwiązaniem.

Dane techniczne

W skrócie:

WYSOKA DOKŁADNOŚĆ POMIAROWA
– od 1% do wartości końcowej
– Pomiar prądów resztkowych w zakresach pomiarowych 5/10/25/125 A

MOŻLIWOŚĆ DO MONTAŻU
– Przekładniki prądowe Rogowskiego RCM do dużych przekrojów kabli i szyn zbiorczych do 4000 A.

KOMPATYBILNOŚĆ
– Kompatybilny z wejściami RCM

NORMY – ZGODNE Z IEC 62020
– Rejestracja, ocena i monitorowanie prądów resztkowych typu A

FUNKCJA ALARMU
– Konfigurowalne wartości graniczne i wyjście alarmu przez wyjście cyfrowe i Modbus

KOMUNIKACJA
– Interfejs RS-485 (protokół: Modbus RTU)
– Kompatybilny ze wszystkimi urządzeniami obsługującymi komunikację Janitza Modbus master
