Moduł rozszerzeń 800-CT8-AT do UMG 801
MODUŁ ROZSZERZEŃ 800-CT8-AT
Nr. katalogowy 5231230

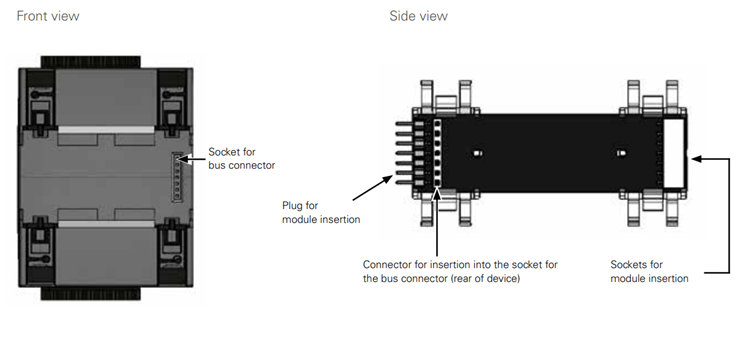

Moduł rozszerzeń 800-CT8-A rozbudowuje urządzenie podstawowe o 8 dodatkowych kanałów pomiaru prądu dla każdego dołączonego modułu. Moduły można łączyć za pomocą systemu zatrzaskowego bez zewnętrznego okablowania pomiędzy urządzeniem podstawowym a modułami pomiaru prądu.
- 8 dodatkowych kanałów pomiaru prądu
- Podłączenie konwencjonalnych przekładników prądowych Instalacja za pomocą systemu zatrzaskowego bez zewnętrznego okablowania
- Kompaktowy rozmiar 4 podjednostek
- Wymaga jednego gniazda modułowego
Opis
MODUŁY ROZSZERZEŃ DO UMG 801
Dzięki kompaktowej konstrukcji modułowej UMG 801 można rozbudować na różne sposoby, na przykład do 92 wejść pomiaru prądu lub 144 wejść cyfrowych.
ZALETY MODUŁOWEJ ROZBUDOWY PUNKTU POMIAROWEGO
- Zajmujący niewiele miejsca, kompaktowy system
- Minimalny koszt na dodatkowy kanał pomiaru prądu
- Brak okablowania dzięki wtyczce i mniej źródeł błędów
- Większa elastyczność dzięki modułowej konstrukcji produktu
- Brak konieczności dodatkowego zasilania modułów pomiarowych
- Możliwość zaprojektowania zespołu urządzenia pomiarowego zgodnie z indywidualnymi wymaganiami projektu
Dane techniczne
Dane techniczne:
| Nr katalogowy | 5231230 |
| Waga netto | około. 220 g (0,49 funta) |

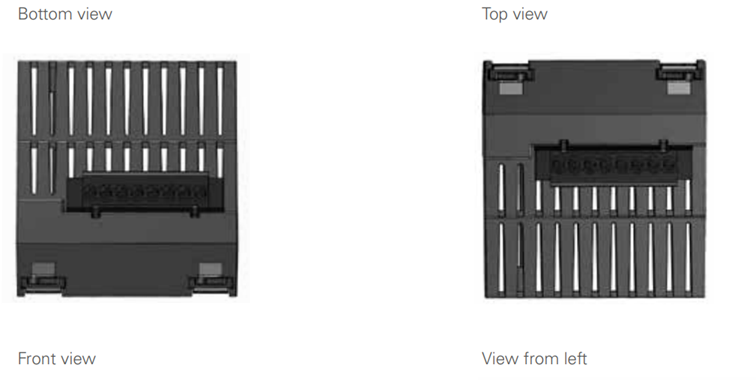

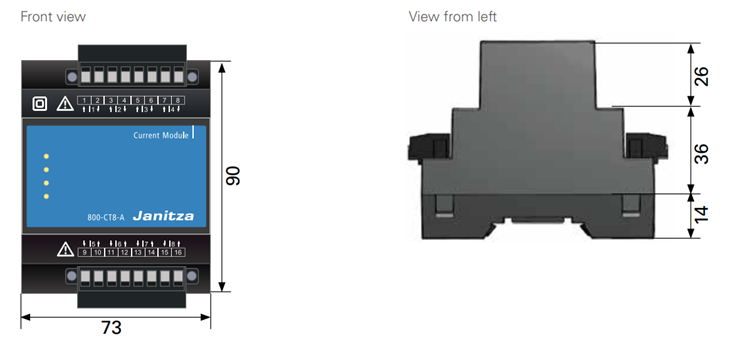

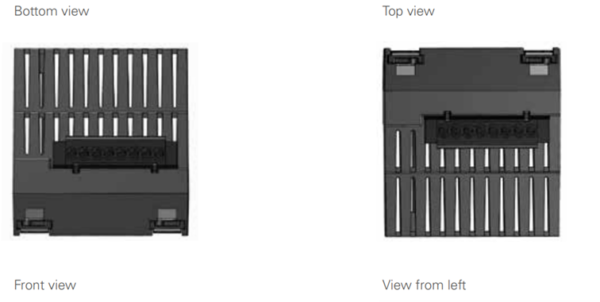

| wymiary | około. 72 x 90 x 76 mm (2,83 x 3,54 x 2,99 cala) |
| Orientacja montażowa | Zgodnie z życzeniem |
| Mocowanie/montaż –
odpowiednie szyny DIN (35 mm / 1,38 cala) |
TS 35/7,5 zgodnie z EN 60715
TS 35/10 TS 35/15 x 1.5 |
| Odporność na uderzenia | IK07 zgodnie z IEC 62262 |
| TRANSPORT I MAGAZYNOWANIE
Poniższe specyfikacje dotyczą urządzeń transportowanych i przechowywanych w oryginalnym opakowaniu |
|
| Swobodny spadek | 1 m (39,37 cala) |
| temperatura | K55: –25° C do 70° C (–13°F ..do 158°F) |
| Wilgotność względna | 5 do 95% przy 25°C (77°F), bez kondensacji |
| WARUNKI ŚRODOWISKOWE PODCZAS PRACY | |
| Urządzenie:
– przeznaczone jest do stosowania stacjonarnego i odpornego na warunki atmosferyczne. – spełnia warunki pracy zgodnie z normą DIN IEC 60721-3-3. – posiada II klasę ochrony zgodnie z normą IEC 60536 (VDE 0106, część 1), nie ma połączenia przewodu uziemiającego wymagany! |
|
| Znamionowy zakres temperatur | –10°C do 55°C (14°F do 131°F) |
| Wilgotność względna | 5 do 95% przy 25°C (77°F), bez kondensacji |
| Stopień zanieczyszczenia | 2 |
| Wentylacja | Nie jest wymagana wymuszona wentylacja |
| Ochrona przed ciałami obcymi i wodą | IP20 zgodnie z EN60529 |
| INTERFEJS I ZASILANIE ENERGII | |
| JanBus (własność) | – Przez złącze magistrali
– Maksymalna długość magistrali JanBus wynosi 100 m. |
| MODUŁ POMIARU PRĄDU 800-CT8-A | |
| Prąd nominalny | 5A |
| Kanały | 2 systemy (L1, L2, L3, N) Pojedyncze kanały |
| Skala | 0.005 .. 6 A |
| współczynnik szczytu | 2 (w stosunku do 6 Aeff) |
| Przeciążenie przez 1 s | 120 A (sinusoidalny) |
| Rezolucja | 0,1 mA (kolorowy wyświetlacz graficzny 0,01 A) |
| Kategoria przepięciowa | 300 V CAT II |
| Znamionowe napięcie udarowe | 2.5 kV |
| Pobór energii | około. 0,2 VA (Ri = 5 mΩ) |
| Częstotliwość próbkowania | 8.3 kHz |
| Częstotliwość drgań podstawowych | 40 Hz … 70 Hz |
| Harmonczne | 1 … 9 (tylko nieparzyste) |
| MOŻLIWOŚĆ PODŁĄCZENIA ZACISKÓW (POMIAR BIEŻĄCY)– MODUŁ 800-CT8
-A Możliwość podłączenia przewodów. Podłącz tylko jeden przewód do jednego zacisku! |
|
| Pojedynczy rdzeń, wielordzeniowy, drobnożyłowy | 0.2 – 2.5 mm2, AWG 26–12 |
| Tulejki drutowe (nieizolowane) – zalecana długość odizolowania | 0,2–2,5 mm2, AWG 26–12–10 mm (0,3937 cala) |
| Tulejki drutowe (izolowane) – zalecana długość odizolowania | 0.2 – 2.5 mm2, AWG 26–12 – 13 mm (0.5118 cala |
| Moment dokręcania kołnierza śrubowego | 0.2 Nm (1.77 lbf cala) |
| Tulejki drutowe: Długość tulei stykowej | 10 mm (0.3937 cala) |
