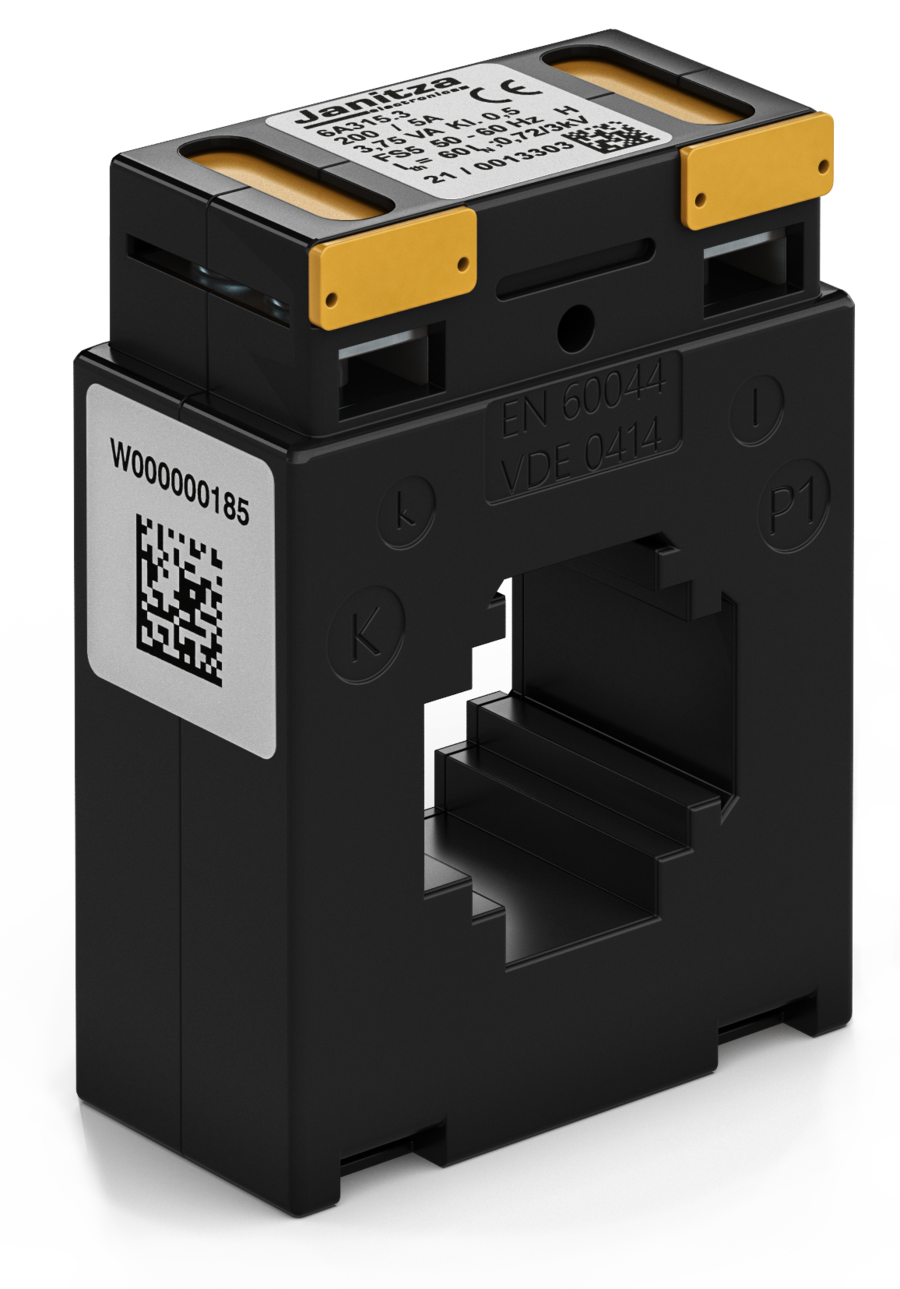

Przekładnik prądowy wtykowy Janitza klasy 0,5 … / 5 A, typ IPA40.5/150A

Przekładnik prądowy wtykowy Janitza klasy 0,5 … / 5 A, typ IPA40.5/150A

588.80  netto + 23% VAT

PRZEKŁADNIK PRĄDOWY WTYKOWY KLASY 0,5 … / 5 A
W przypadku przekładników prądowych wtykowych mierzony przewód poprowadzony jest przez otwór, który dostępny jest w różnych średnicach. Odporne na pęknięcia obudowy z tworzywa sztucznego są trudnopalne i samogasnące. Podczas instalowania wtykowych przekładników prądowych przewód pierwotny jest przerwany, co oznacza, że ​​nadają się one głównie do nowych instalacji.
→ TYP – IPA40.5
→ PRĄD PODSTAWOWY – 150A
→ WSKAŹNIK -150/5
→ MOC – 5VA



nr katalogowy: 0905236

1 w magazynie

5 lat gwarancji

wsparcie techniczne

14 dni na zwrot

Opis

OGÓLNE WŁASCIWOŚCI

→Zwiększona niezawodność:
– Obie połówki obudowy zachodzą na siebie, a nie stykają się ze sobą
– Odporna na uszkodzenia plastikowa obudowa wykonana z poliamidu
– Niepalna zgodnie z UL 94 VO i samogasnąca
→Nakładki ochronne na śruby mocujące główną szynę zbiorczą:
– Szpilki śrub mocujących szynę główną mogą być izolowane za pomocą zaślepek ochronnych, dostępnych jako opcja.
– Zabezpieczenie przed przypadkowym dotknięciem
→Połączenia wtórne:
– Podłączenie przyłączy wtórnych do zacisków przyłączeniowych przez prostokątny otwór z przodu i z tyłu.
– Podłączenie wtórne za pomocą końcówek kablowych przez boczne szczeliny
→Rozszerzona osłona zacisków wtórnych:
– Oprócz zwykłej osłony zacisków, dostępne są dodatkowe osłony ochronne.
– Blokada przedniego i tylnego doprowadzenia do zacisków wtórnych.

WSZECHSTRONNOŚĆ I ZWIĘKSZONE BEZPIECZEŃSTWO
Przekładniki prądowe w obudowie formowanej są stosowane w przypadku rejestrowania i dalszego przetwarzania dużych prądów. Mierzona linia (szyna prądowa lub przewód) jest doprowadzana przez otwór okienny i tworzy obwód pierwotny dla wtykowego przekładnika prądowego.
Przekładniki prądowe w obudowach formowanych są stosowane głównie do montażu na szynach prądowych. Dzięki dodatkowemu zalaniu możliwe jest uzyskanie szczelności kroplowej, a także większej odporności na wstrząsy i wibracje przy obciążeniu mechanicznym (IEC 68). Jest to najbardziej powszechna i opłacalna forma przekładnika prądowego.
Przewód pierwotny musi być jednak odłączony podczas instalacji. Ta forma przekładnika jest zatem najczęściej stosowana w nowych instalacjach systemowych.

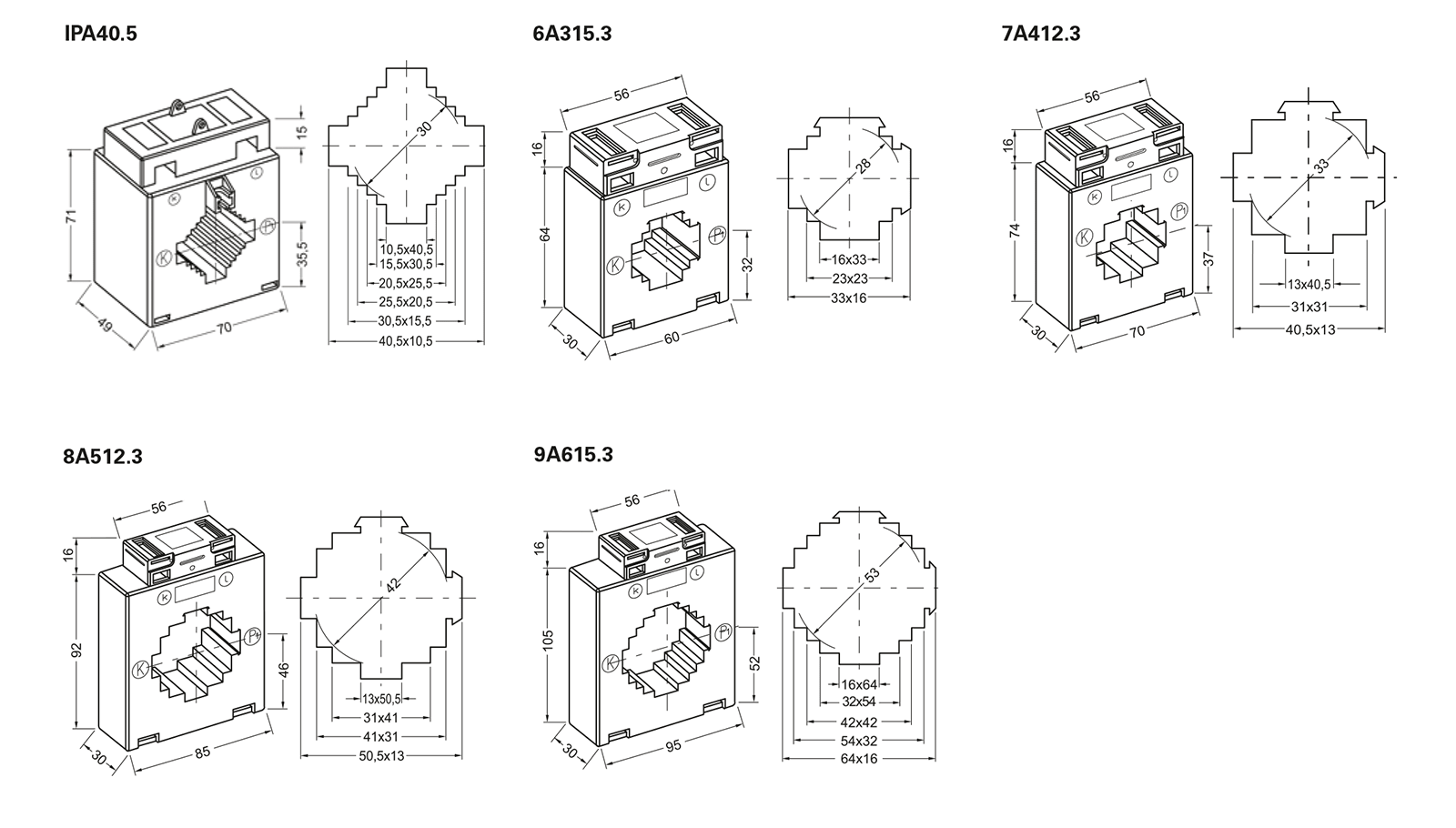

RYSUNKI WYMIAROWE

NARZĘDZIA

DO POBRANIA

KARTA KATALOGOWA

INSTRUKCJA MONTAŻU

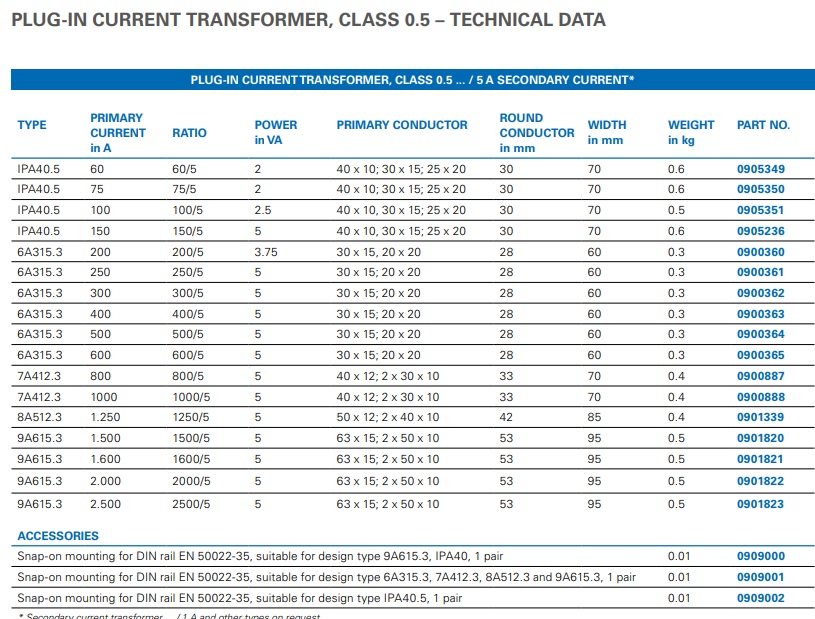

DANE TECHNICZNE
