Cewka Rogowskiego Janitza Ø 175 mm

Cewka Rogowskiego Janitza Ø 175 mm

796.40  netto + 23% VAT

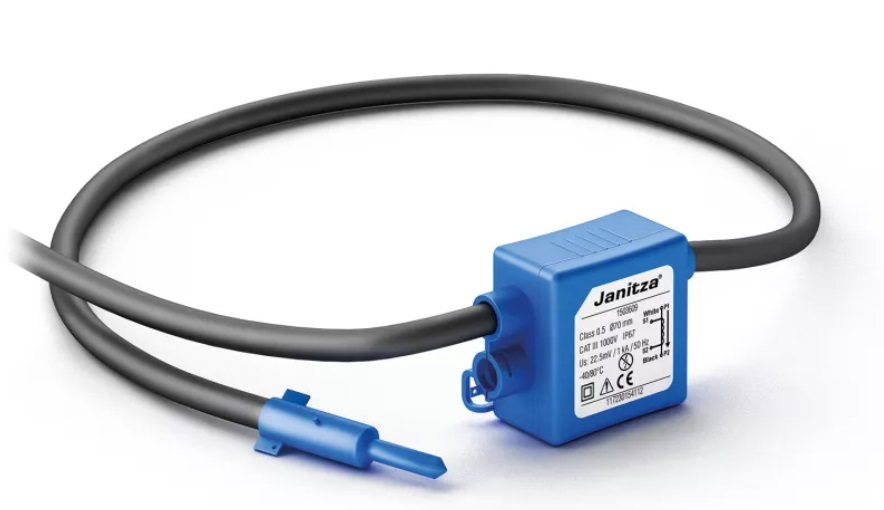

Przekładnik prądowy Rogowskiego, Ø 175 mm
Cewka Rogowskiego służy do pomiaru prądu przemiennego w szynoprzewodach i liniach prądu ciężkiego. Sygnał wyjściowy z cewki Rogowskiego podawany jest do przetwornika pomiarowego, który na wyjściu podaje znormalizowany prąd przemienny o wartości max.1 A.
– Pasmo częstotliwości 50/60 Hz do 700 kHz bez obciążenia (praca bez obciążenia)
– Dokładność w klasie 0,5, zgodnie z IEC 61869
– Temperatura pracy:
–40°C bis 80°C- Znamionowe napięcie izolacji 1 k V CAT III
– Cewka Rogowskiego od 10 do 10000 ARMS – w połączeniu z przetwornikiem pomiarowym Janitzam RogoTrans do 4000 ARMS

nr katalogowy: 1503610

Produkt dostępny na zamówienie

5 lat gwarancji

wsparcie techniczne

14 dni na zwrot

Opis



Cewka Rogowskiego służy do pomiaru prądu prądu przemiennego i jest wykorzystywana przede wszystkim do szczególnie prostych modernizacji istniejących systemów – wokół szyn zbiorczych lub wokół kabli elektroenergetycznych. Sygnał wyjściowy cewki Rogowskiego różni się od sygnału konwencjonalnych przekładników prądowych. Należy to wziąć pod uwagę podczas podłączania. Janitza oferuje cewki Rogowskiego, które można zastosować w połączeniu z przetwornikiem pomiarowym, a także cewki Rogowskiego, które nadają się do bezpośredniego podłączenia do odpowiednich urządzeń pomiarowych.

Cewka Rogowskiego to opatentowana, niezawierająca żelaza cewka indukcyjna (cewka powietrzna) służąca do pomiaru prądu prądu przemiennego i stosowana głównie do późniejszej instalacji w istniejących systemach – opcjonalnie na szynach zasilających lub kablach zasilających. Rejestruje nie tylko harmoniczne i stany nieustalone z precyzją fazową, ale także na przykład zmiany obciążenia, umożliwiając zapobieganie awariom i przerwom w procesie. Pasmo częstotliwości cewki Rogowskiego wynosi 50/60 Hz, przy pracy bez obciążenia do 700 kHz. Pomiar odbywa się z dokładnością w klasie 0,5 zgodnie z normą IEC 61869. Działanie cewek Rogowskiego można zagwarantować wyłącznie w połączeniu z przetwornikiem pomiarowym Janitza RogoTrans. Przetwornik pomiarowy RogoTrans rejestruje prądy zmienne lub sygnał napięciowy i posiada znormalizowany sygnał wyjściowy od 0 do 1 A. Zakres pomiarowy wynosi do 4000 A, napięcie zasilania wynosi 24 V DC. Przetwornik pomiarowy ma bardzo kompaktową konstrukcję i można go zamontować na szynie DIN. Zajmujące mało miejsca, poręczne i kompaktowe przekładniki prądowe Rogowskiego z przetwornikiem pomiarowym można stosować w połączeniu ze wszystkimi Janitza UMG. Prosta instalacja jest możliwa także w ciasnych przestrzeniach.

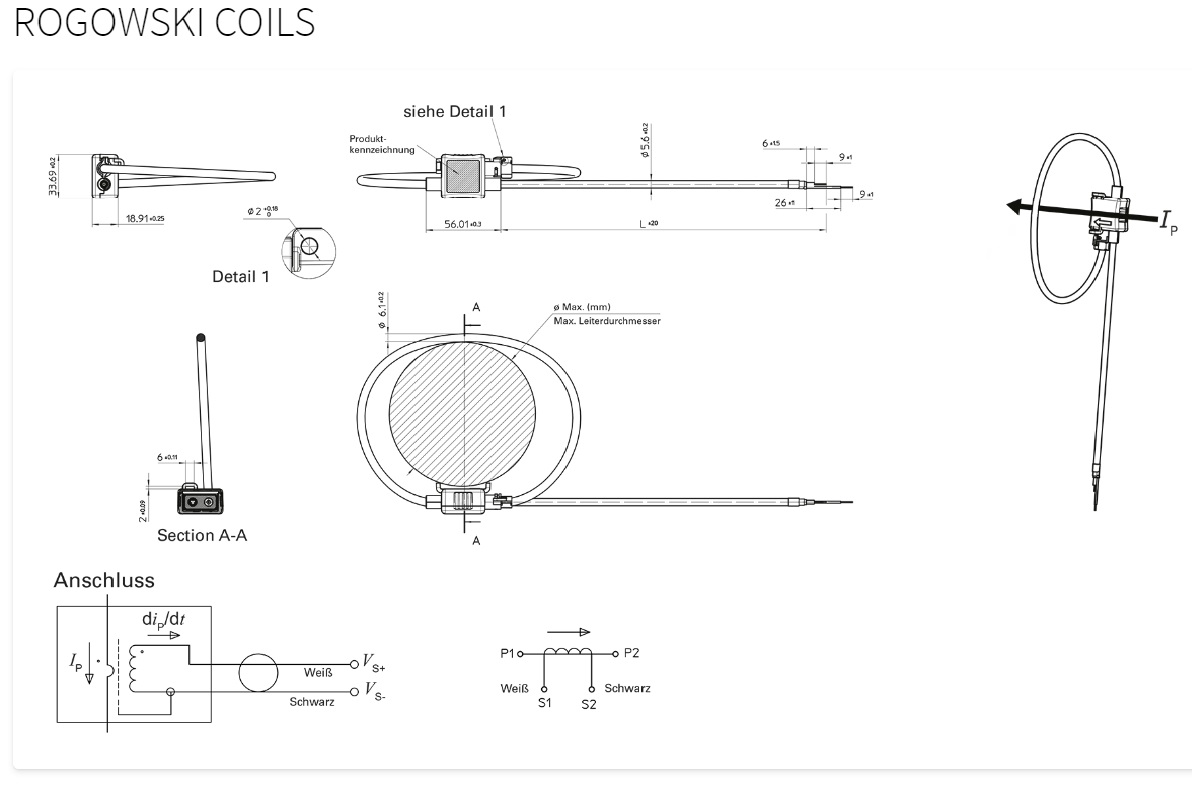

RYSUNKI WYMIAROWE

TYPOWE POŁĄCZENIE

DO POBRANIA

Janitza-Current-transformer-en

WYMIARY

DANE TECHNICZNE
