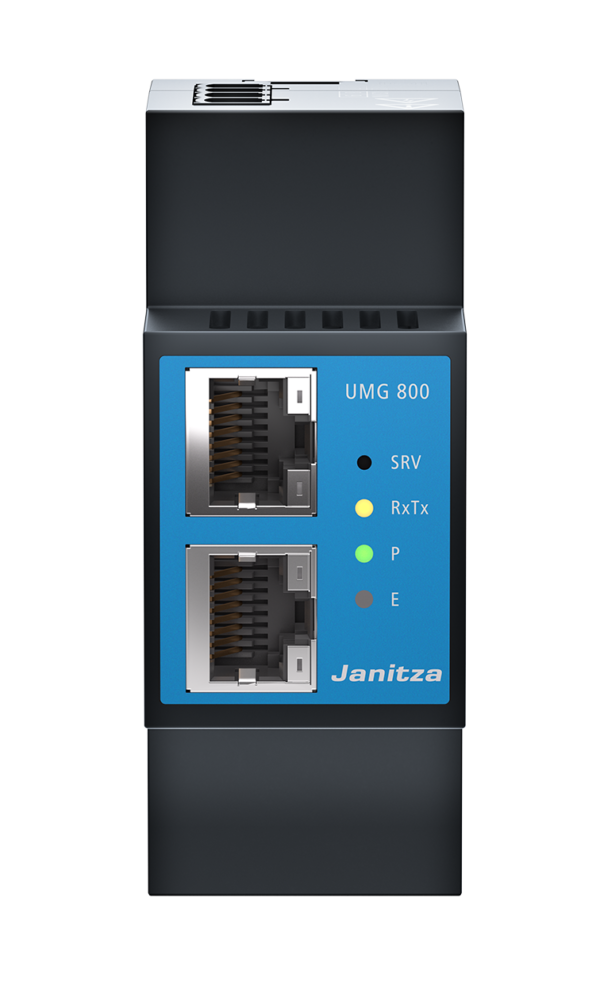

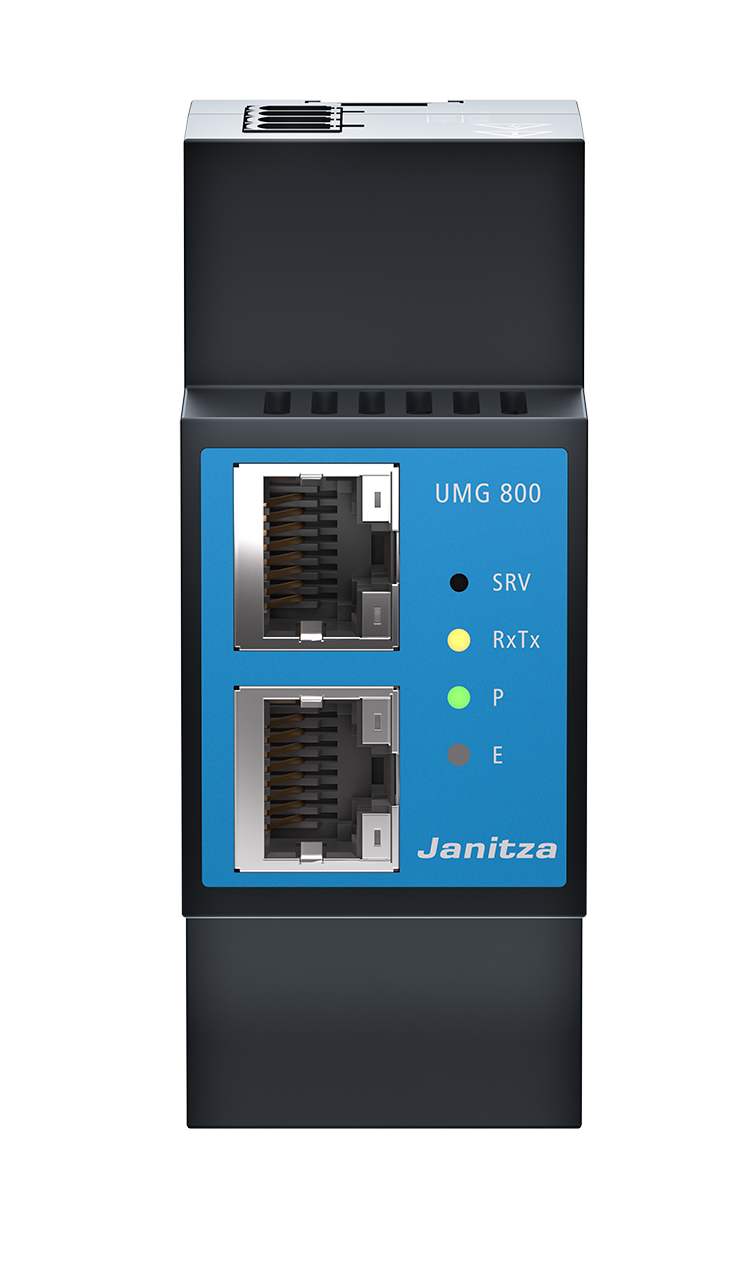

Modułowy, rozszerzalny analizator energii Janitza – UMG 800

Modułowy, rozszerzalny analizator energii Janitza – UMG 800

1,930.00  netto

Modułowy analizator energii z możliwością rozbudowy UMG 800 Janitza rejestruje wszystkie niezbędne dane dotyczące energii w oszczędny i zajmujący mało miejsca sposób. Potencjalne zastosowania są praktycznie nieograniczone. Od indywidualnych pomiarów linii zasilających, przez analizy jakości energii, aż po tworzenie kompletnych systemów pomiarowych – UMG 800 można dostosować do Twoich wymagań (np. w centrach danych, zakładach produkcyjnych lub podstacjach dystrybucyjnych).

nr katalogowy: 5238002

Produkt dostępny na zamówienie

5 lat gwarancji

wsparcie techniczne

14 dni na zwrot

Opis



Modułowy, rozszerzalny analizator energii UMG 800 zapewnia elastyczność i wydajność. Podstawowe urządzenie możesz wyposażyć w sześć różnych modułów, aby idealnie dostosować je do potrzeb Twojej firmy. Dzięki temu analizator energii jest nie tylko skalowalny, ale stanowi także inwestycję w przyszłość. Dzieje się tak dlatego, że nowe wymagania pomiarowe można spełnić za pomocą nowych modułów, zamiast konieczności wymiany technologii pomiarowej. UMG 800 rejestruje wszystkie niezbędne dane dotyczące energii w oszczędny i zajmujący mało miejsca sposób. Potencjalne zastosowania są praktycznie nieograniczone. Od indywidualnych pomiarów i analiz jakości energii po konfigurację całych systemów pomiarowych, UMG 800 można używać dokładnie tam, gdzie jest to potrzebne.

Kompaktowy i oszczędzający miejsce

Niewielki rozmiar UMG 800, składający się z 2 podjednostek, wraz z możliwością rozbudowy o moduły 800-CT8-LP zapewniające osiem wejść pomiaru prądu w 1 podjednostce sprawiają, że idealnie nadaje się do stosowania w obszarach o małej przestrzeni do zainstalowania. Oznacza to, że pomiary prądu można wykonywać tam, gdzie przestrzeń jest ważnym czynnikiem, np. w skrzynkach odpływowych lub podczas modernizacji instalacji.

Wiele pomiarów – 1 urządzenie

Gdy potrzeba wielu pomiarów, UMG 800 naprawdę pokazuje, co potrafi. Za pomocą jednego urządzenia podstawowego i modułów można wykonać do 32 pomiarów linii odpływowych. W zależności od zastosowania można dowolnie wybierać spośród kilku modułów pomiaru prądu. Można na przykład wdrożyć wiele pomiarów w centrach danych lub podstacjach dystrybucyjnych.

GŁÓWNE CECHY

COMTRADE i PQDIF
  • Szybka analiza dzięki standardowemu formatowi pliku
  • Wymiana danych bezpośrednio z urządzenia poprzez SFTP i serwer WWW
Wydarzenia i przejściowe zjawiska
  • Wykrywaj przejściowe zdarzenia i zdarzenia dzięki monitorowaniu w czasie rzeczywistym
  • Krótki czas reakcji dzięki elastycznym ustawieniom wartości progowych
  • 18 μs wykrywanie stanów przejściowych
Jakość zasilania
  • Unikaj przestojów i przerw, zwiększając jednocześnie wydajność operacyjną
  • Identyfikuj potencjalne usterki i chroń systemy przed uszkodzeniami dzięki wczesnemu wykrywaniu nieprawidłowości w obwodzie pomiarowym
  • Rejestruj migotania i harmoniczne do 63 harmonicznej prądu
  • Rejestrowanie przebiegów falowych w celu analizy przyczyn źródłowych i zdarzeń
Komparator
  • 125 komparatorów w 32 grupach porównawczych
  • Wczesne ostrzeganie w przypadku przekroczenia wartości progowych i wystąpienia rozbieżności w zużyciu
  • Unikaj kosztownych przestojów dzięki alarmom przetężeniowym i zbiorczym sygnałom awarii
  • Niezawodna transmisja danych poprzez OPC UA lub modbus
Biała lista Modbus
  • Popraw bezpieczeństwo operacyjne za pomocą protokołu Modbus z inteligentną zaporą sieciową
  • Zabezpiecz ruch danych i skutecznie izoluj zagrożenia
Modbus
  • Brama umożliwiająca bezproblemową integrację innych urządzeń z niższych poziomów pomiarowych
  • Szeroki zakres komunikacji dzięki połączeniu zdalnej komunikacji RS485 i szybkiego Ethernetu
  • Szybkie początkowe uruchomienie dzięki stałym wzorcom na listach adresów Modbus
  • Niestandardowe listy adresów Przesuwaj każdą wartość zgodnie ze szczegółowymi wymaganiami i twórz indywidualne adresy Modbus
Sieć Ethernetowa
  • Podwójny Ethernet z trybem przełączanym i funkcją łączenia szeregowego
  • Zmaksymalizuj przepustowość sieci i bezpiecznie podłącz inne urządzenia szeregowo
  • Podwójne bezpieczeństwo i elastyczność sieci: integracja z dwiema sieciami w celu bezpiecznego i wydajnego zarządzania danymi
  • Dedykowana przepustowość zapewniająca optymalną moc podczas procesów krytycznych
Połączenie USB
  • Wygodna i bezpieczna analiza usterek bezpośrednio na miejscu za pomocą podłączanego zewnętrznego wyświetlacza
  • Szybkie uruchomienie Szybkie i łatwe przesyłanie konfiguracji urządzeń i aktualizacji przez USB
Grupy pomiarowe
  • Dzięki wirtualnym miernikom możesz tworzyć i łączyć zmienne pomiarowe i grupy pomiarowe – całkowicie bez dodatkowego sprzętu
  • Użyj parametrów wirtualnych i znacznie obniż koszty sprzętu (oszczędności do 25% na kanał pomiarowy)
  • Monitoruj i analizuj zużycie energii i moc w kilku modułach – nawet w przypadku zastosowań 3- i 4-fazowych
Serwer WWW
  • Zintegrowany serwer WWW ułatwiający uruchomienie i konfigurację
  • Wygodne, zdalne monitorowanie, diagnostyka i konserwacja
Modułowość
  • Możliwość rozbudowy do 13 modułów
  • Do 96 wejść pomiaru prądu
  • Do 182 wejść cyfrowych
  • Do 100 m mostkowania punktów pomiarowych poprzez moduł złącza
Średnie siatkowe
  • Zapisuje krytyczne wartości min./maks. 200 ms, aby wcześnie wykrywać szczyty obciążenia i unikać kosztownych przestojów
  • Wartości średnie siatkowe lub ruchome: rozpoznaj trendy we właściwym czasie i podejmuj decyzje zapewniające zrównoważone zużycie energii
Komunikacja
  • OPC UA
  • NTP
  • Bramka Modbus TCP/IP dla maksymalnie 31 urządzeń podrzędnych
Urządzenia peryferyjne
  • RS-485
  • 2xEthernet
  • USB-A
Dane podstawowe
  • Wielkość 2 podjednostek
  • 300 V KAT. III
  • Dokładność pomiaru: Napięcie 0,2%
  • 4 GB pamięci danych
  • Wysoka częstotliwość próbkowania (51,24 kHz)
  • 1024 próbki do pomiaru napięcia
  • Wartości efektywne półfal 10 ms



DANE W SKRÓCIE



Napięcie zasilania DC

24 V prądu stałego, PELV

Wejścia prądu resztkowego

-

Harmoniczne V / A

1–63

Rozmiar pamięci

4 GB

Interfejsy
  • RS485
  • USB
  • Ethernet (2x)

Protokoły
  • Modbus RTU
  • Brama Modbus (do zapytań do urządzeń podrzędnych)
  • Modbus TCP/IP
  • OPC UA




NUMERY ARTYKUŁÓW

UMG 800 z certyfikatem UL

5238001


UMG 8OO

5238002

DO POBRANIA

Broszura informacyjna UMG 800

Karta katalogowa UMG 800
