Właściwości:

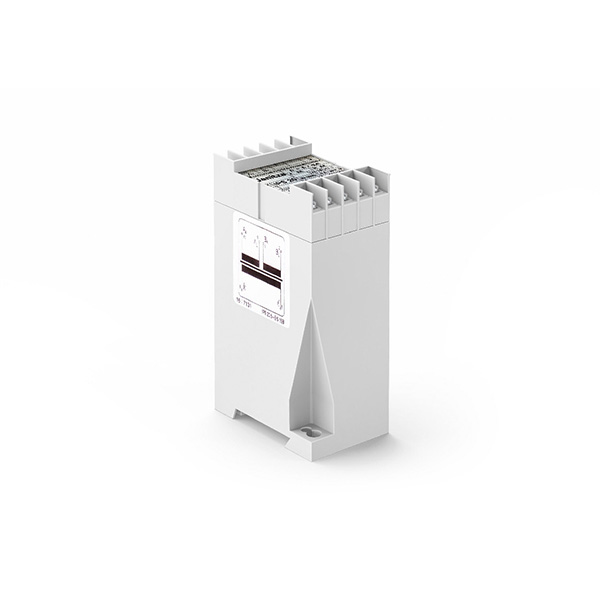

Jeśli pomiar prądu jest wykonywany z dwoma lub więcej przekładnikami prądowymi (np. Dwoma transformatorami) i jeśli ma zostać obliczony całkowity pobór, sygnały wtórne z poszczególnych przekładników prądowych można zsumować za pomocą przekładników prądowych sumujących. Umożliwia to rejestrację całkowitego zużycia za pomocą tylko jednego przyrządu pomiarowego. Wyjście przekładnika sumującego prąd jest znormalizowanym sygnałem pomiarowym. Oprócz dodania prądów wejściowych, suma jest również dzielona przez liczbę sum (liczba wejść).
Główne cechy:
– Sumowanie prądów wtórnych z wielu transformatorów głównych
– Dostęp do pomiaru możliwy przez przyrząd pomiarowy
– Na wyjściu dostępny jest znormalizowany sygnał pomiarowy
– Rozróżnienie dla podobnych i różnych transformatorów głównych
– Odporna na uderzenia obudowa z tworzywa sztucznego wykonana z ABS, IP40
– Moc znamionowa: 10 do 15 VA
– Klasa dokładności: 0,5 i 1 Prąd wtórny: 1 A i 5 A
– Maksymalny przekrój przewodu: 2,5 Ø drut, 1,5 Ø elastyczny

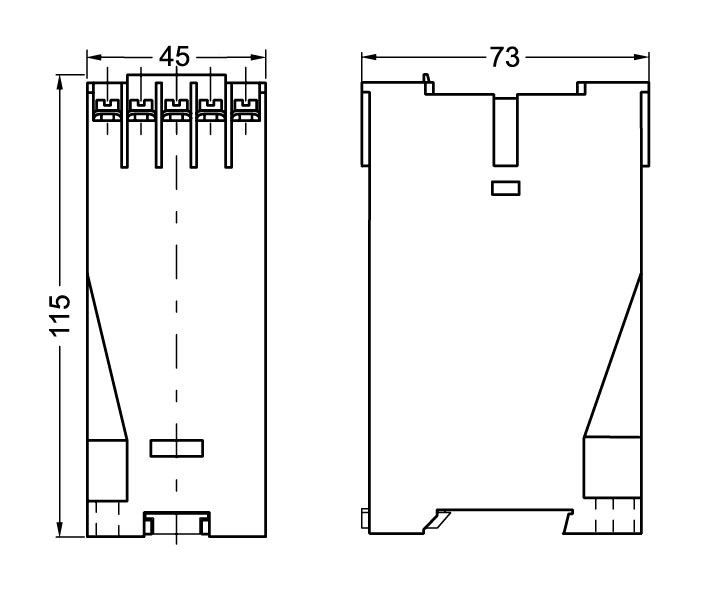

– Wymiary: 115 x 45 x 73 mm (szer. X wys. X gł.)
