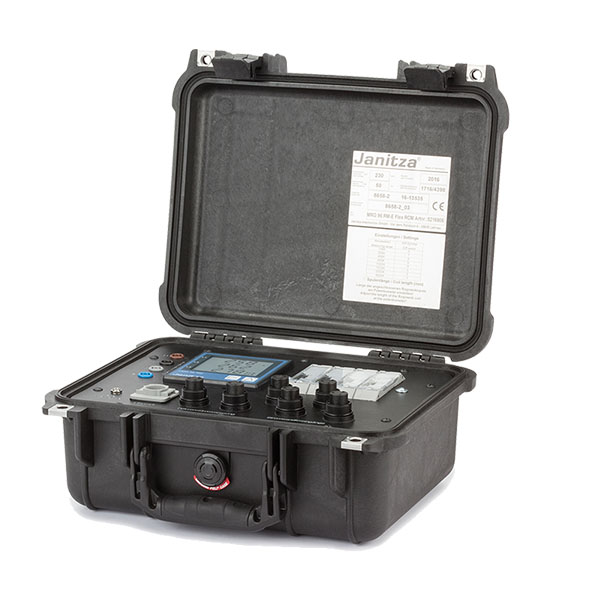

MRG 96RM-E RCM Flex |
MRG 512 PRO PQ Flex |
| Nr katalogowy |
5216906 |
5216905 |
| Interfejsy |
|
|
| Ethernet 10/100 Base-TX (gniazdo RJ-45) |
• |
• |
| Pomiar jakości energii |
| Harmoniczne na zamówienie / prąd i napięcie |
1.-40. |
1.-63. |
| Harmoniczne na zamówienie / moc czynna i bierna |
1.-40. |
1.-63. |
| Interharmoniczne – prąd / napięcie |
– |
• |
| Migotanie: krótkotrwałe, długotrwałe, obecne |
– |
• |
| Rejestracja danych pomiarowych |
| Pamięć (Flash) |
256MB |
256MB |
| Zmierzone napięcie wejściowe |
| Kategoria przepięciowa |
600V CAT III |
600V CAT III |
| Wyświetlacze i wejścia / wyjścia |
|
|
| wyświetlacz LCD |
Wyświetlacz LCD z podświetleniem, 2 przyciski |
Kolorowy wyświetlacz graficzny 320 x 240,
256 kolorów, 6 przycisków |
|
|
|
| Właściwości |
MRG 96RM-E RCM Flex |
MRG 512- PRO PQ Flex |
| Zastosowanie w sieciach niskiego i średniego napięcia |
• |
• |
| Dokładność pomiaru napięciem |
0.2% |
0.1% |
| Dokładność pomiaru prądem |
0.2% |
0.1% |
| Dokładność pomiaru energią czynną (kWh,… / 5 A) |
Klasa 0.5S |
Klasa 0.2S |
| Liczba punktów pomiarowych w okresie |
426 |
512 |
| Nieprzerwany pomiar |
• |
• |
| RMS – wartość chwilowa |
|
|
| Prąd, napięcie, częstotliwość |
• |
• |
| Moc czynna, bierna i pozorna / całkowita i na fazę |
• |
• |
| Współczynnik mocy / suma i na fazę |
• |
• |
| Pomiar energii |
|
|
| Energia czynna, bierna i pozorna [L1, L2, L3, L4, Σ L1–3, Σ L1–4] |
• |
• |
| Rejestracja wartości średnich |
|
|
| Napięcie, prąd / obecne i maksimum |
• |
• |
| Moc czynna, bierna i pozorna / obecna i maksymalna |
• |
• |
| Częstotliwość / obecna i maksymalna |
• |
• |
| Tryb obliczania zapotrzebowania (funkcja bimetaliczna) / termiczny |
• |
• |
| Inne pomiary |
|
|
| Pomiar godzin pracy |
• |
• |
| Zegar |
• |
• |
| Pomiar jakości energii |
|
|
| Współczynnik zniekształceń THD-U w% |
• |
• |
| Współczynnik zniekształceń THD-I w% |
• |
• |
| Prąd i napięcie, składowa dodatnia, zerowa i ujemna |
• |
• |
| Stany nieustalone |
– |
>39µs |
| Funkcja plotera błędów / zdarzeń |
• |
• |
| Krótkotrwałe przerwy |
– |
• |
| Funkcja oscylogramu (przebieg U i I) |
– |
• |
| Rejestracja zbyt niskiego i wysokiego napięcia |
• |
• |
| Rejestracja danych pomiarowych |
| Wartości średnie, minimalne i maksymalne |
• |
• |
| Komunikaty alarmowe |
• |
• |
| Znak czasu |
• |
• |
| Średnia wartość podstawy czasu |
dowolnie definiowane przez użytkownika |
dowolnie definiowane przez użytkownika |
| Uśrednianie TRMS, średnia wartość na podstawie czasu arytmetycznego |
• |
• |
| Wyświetlacze i wejścia / wyjścia |
| Wejścia analogowe (RCM, analogowe) |
• |
• |
| Wejścia napięciowe i prądowe |
L1, L2, L3 + N |
Co/każdy 4 |
| Ochrona hasła |
• |
• |
|
|
|
| Komentarz: Szczegółowe informacje techniczne można znaleźć w instrukcji obsługi i na liście adresów Modbus.
• = w zestawie
– = brak w zestawie |
| Protokoły |
| Modbus TCP, Modbus RTU przez Ethernet |
• |
• |
| HTTP (konfigurowalna strona główna) |
• |
• |
| SMTP (e-mail) |
• |
• |
| NTP (synchronizacja czasu) |
• |
• |
| TFTP (konfiguracja automatyczna) |
• |
• |
| FTP (transfer plików) |
• |
• |
| SNMP |
• |
• |
| DHCP |
• |
• |
| TCP/IP |
• |
• |
| BACnet (opcjonalnie) |
• |
• |
| ICMP (ping) |
• |
• |
| GridVis®-Basic Oprogramowanie do monitorowania sieci energetycznej * 1 |
| Wykresy online |
• |
• |
| Wykresy historyczne |
• |
• |
| Bazy danych (Janitza DB, Derby DB) |
• |
• |
| Raporty ręczne (energia, jakość energii) |
• |
• |
| Programowanie graficzne |
– |
• |
| Widoki topologii |
• |
• |
| Ręczny odczyt urządzeń pomiarowych |
• |
• |
| Zestawy wykresów |
• |
• |
| Programowanie / wartości progowe / zarządzanie alarmami |
| Programy użytkowe dowolnie programowalne |
– |
7 |
| Programowanie graficzne |
– |
• |
| Programowanie za pomocą kodu źródłowego Jasic® |
– |
• |
| Komparator (5 grup po 10 komparatorów każda) |
• |
– |
| Dane techniczne |
| Napięcie nominalne, trójfazowe, 4-przewodowe (L-N, L-L) |
277 / 480 V AC |
417 / 720 V AC |
| Napięcie nominalne, trójfazowe, 3-przewodowe (L-L) |
480 V AC |
600 V AC |
| Pomiar w których ćwiartki |
4 |
4 |
| Sieci |
TN, TT, IT |
TN, TT |
| Pomiar w sieciach jednofazowych / wielofazowych |
1 fazy, 2 fazy, 3 fazy, 4 fazy |
1 faza, 2 faza, 3 faza, 4 faza do 4 razy 1 faza |
| Zmierzone napięcie wejściowe |
| Zakres pomiarowy, napięcie L-N, AC (bez transformatora) |
0*2do 300 Vrms |
0*3 to 600 Vrms |
| Zakres pomiarowy, napięcie L-L, AC (bez transformatora) |
0*2do 520 Vrms |
0*3do 1000 Vrms |
| Rozkład |
0.01 V |
0.01 V |
| Impedancja |
3 MOhm / fazę |
4 MOhm / fazę |
| Zakres pomiaru częstotliwości |
45 do 65 Hz |
15 do 440 Hz |
| Pobór energii |
około 0.1 VA |
około 0.1 VA |
| Zmierzone wejście prądowe |
| Prąd znamionowy |
5a |
5A |
| Rozkład |
0.1 mA |
0.1 mA |
| Zakres pomiaru |
0.005 – 6 Arms |
0.005 – 7 Arms |
| Kategoria przepięciowa |
300 V CAT II |
300 V CAT II |
| Skok napięcia pomiarowego |
2kV |
6kV |
| Pobór energii |
około 0.2 VA
(Ri = 5 mOhm) |
około 0.1 VA
(Ri = 5 MOhm) |
| Przeciążenie przez 1 sek. |
120 A (sinusoidalnie) |
120 A (sinusoidalnie) |
| Częstotliwość próbkowania |
20 kHz |
25.6 kHz |
| Właściwości mechaniczne |
| Waga |
około 3.4 kg |
Około 14,2 kg |
| Wymiary urządzenia w mm (dł. X szer. X wys.) |
350 x 295 x 150 |
około 500 x 390 x 230 |
| Klasa ochrony zgodnie z EN 60529 |
Przód: IP40; Tył: IP20 |
Przód: IP40; Tył: IP20 |
| Bezpieczeństwo |
| Europa |
Oznakowanie CE |
Oznakowanie CE |
| Komentarz: Szczegółowe informacje techniczne można znaleźć w instrukcji obsługi i na liście adresów Modbus.
• = w zestawie
– = brak w zestawie
* 1 Opcjonalne funkcje dodatkowe z pakietami GridVis®-Professional, GridVis®-Service i GridVis®-Ultimate
* 2 UMG 96RM-E może określać zmierzone wartości tylko wtedy, gdy napięcie L1-N większe niż 20 Veff (pomiar 4-przewodowy) lub napięcie L1-L2 większe niż 34 Veff (pomiar 3-przewodowy) jest przyłożone na wejściu pomiaru napięcia V1.
* 3 UMG 512-PRO może określić zmierzone wartości tylko wtedy, gdy napięcie L-N większe niż 10 Veff lub napięcie L-L większe niż 18 Veff jest przyłożone do co najmniej jednego wejścia pomiarowego napięcia. |
